Омыватель фары

Применимость

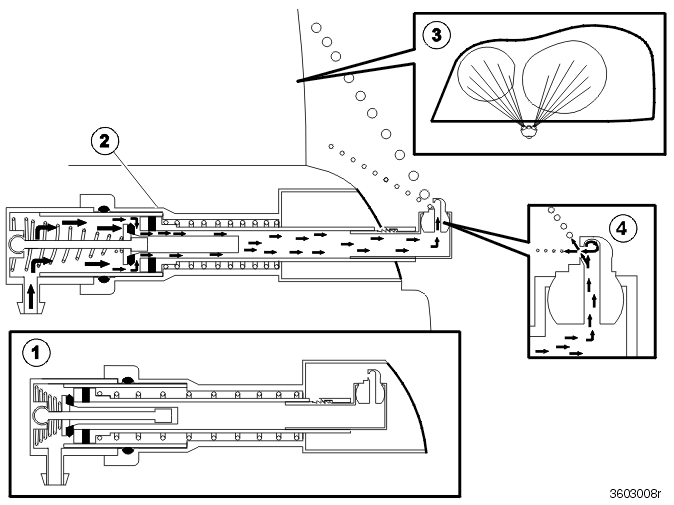

Промывка

1. Промывка выключена
2. Промывка включена
3. Форма распыления
4. Разбрызгиватель омывателя.

В ХС90 имеется система очистки линз фар. Это телескопическая система с двойными распылителями, установленными в бампере под каждой фарой.

Функция

• Каждый телескопический рычаг состоит из полого поршня, который движется внутри цилиндра
• При промывке давление промывочной жидкости выдавливает поршень
• Когда поршень находится в развернутом положении, обратный клапан открывается и жидкость может попасть в распылитель
• Когда давление снова падает, возвратная пружина возвращает поршень в цилиндр
• Распылитель омывателя использует уникальную форму распыления
• Ход телескопического рычага равен 120 мм
• Скоординированные по цвету крышки закрываются на бампере в положении покоя.

Примечание: Каждый распылитель омывателя специально адаптирован либо для правой, либо для левой фары. Цветовой код: справа = серый, слева = черный.

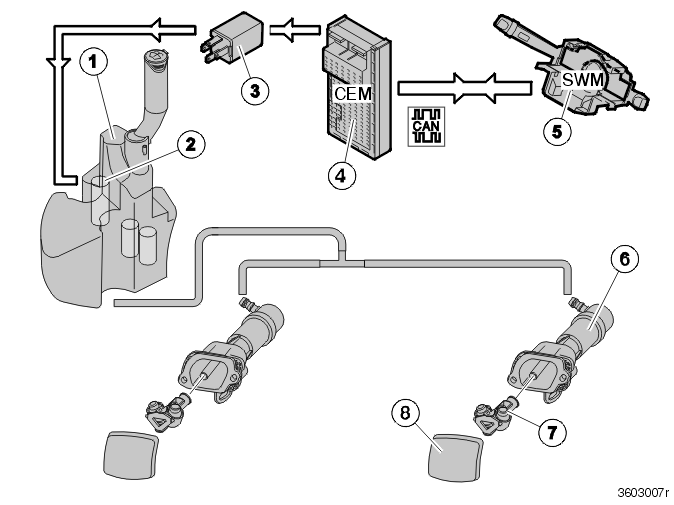

Обзор системы

1. Бачок омывателя ветрового стекла
2. Насос
3. Реле
4. Центральный электронный модуль (СЕМ)
5. Модуль рулевого колеса (SWM)
6. Телескопический рычаг
7. Разбрызгиватель омывателя
8. Крышка.

Насос

Электрический центробежный насос увеличивает давление жидкости в системе. Жидкость омывателя ветрового стекла выдавливает поршни, а затем вытекает через распылители и очищает фары.

• Насос находится на бачке омывателя ветрового стекла у насосов для переднего и заднего ветровых стекол
• Электродвигатель активируется на 1 секунду для каждой промывки
• Максимальное давление насоса = 4 бар
• Развиваемая мощность: 180 Вт.

Промывка

Для каждой промывки используется приблизительно 1 дл промывочной жидкости.Емкость бачка омывателя ветрового стекла равна 6,5 литра.
