Окно передней двери, замена (2)

Панель передней двери, снятие

Закройте окно двери.

Снимите:

• защитную панель с дверного зеркала
• панель громкоговорителя (A) и самонарезающий винт
• самонарезающий винт у ручки открывания (В). Снимите корпус (С), потянув его вперед
• С ручным управлением: снимите ручку окна (установлена с пружиной). Сделайте отверстие между пластиной и рукояткой. Поднимите пружину (используйте ткань, чтобы снять пружину, если ручка не снимается)
• колпачки и винты (D)
• лоток рукоятки (Е) (отсоедините разъем окна с сервоприводом стекла)
• вытяните панель двери внизу, отсоединив зажимы
• панель, продвигаясь снизу вверх.

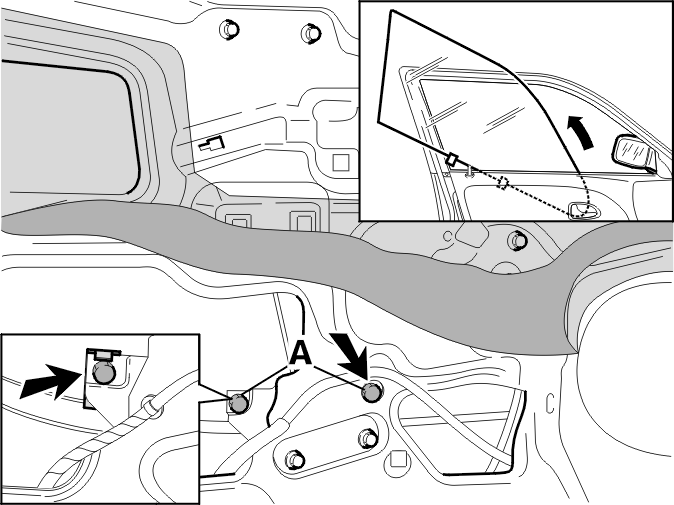

Окно передней двери, снятие

Снимите:

• часть изоляционной панели, чтобы получить доступ к болтам
• окно открыто; два болта крепления (А)
• окно, сдвиньте окно вверх и поверните его в передней части вниз, выньте его (не повредите другие детали при снятии).

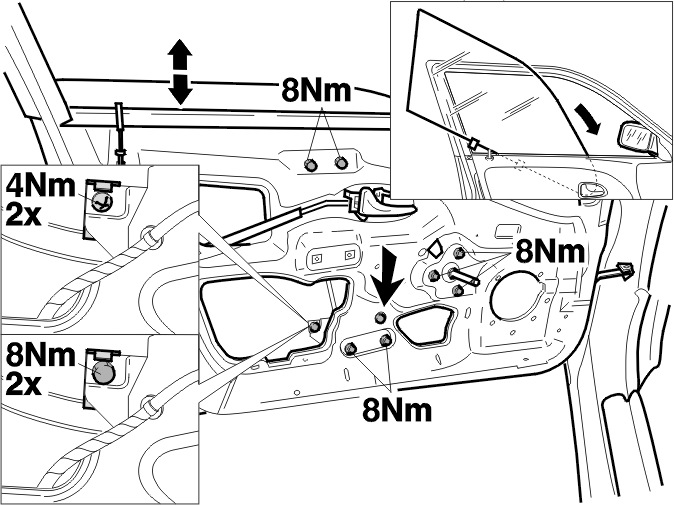

Окно передней двери, установка

Установите окно (начав спереди) в передней двери. Поместите окно в направляющий молдинг вращательным движением. Не повредите какие-либо компоненты.Опустите окно, так чтобы монтажные отверстия в стержне стеклоподъемника находились напротив отверстий в неподвижном рычаге в механизме окна.Затяните болты пальцами.Поднимите и опустите окно несколько раз и закрепите окно болтами. Затяните до8 Н·м.

Внимание: При замене старого типа окна передней двери на новый следите за тем, чтобы использовались правильные болты и момент затяжки8 Н·м. Если используется старое окно, помните, что момент затяжки винтов составляет4 Н·м.

Откройте окно.Установите изоляционную панель. Если необходимо, установите новую крепежную накладку (номер 277253).

Панель передней двери, установка

Проверьте зажимы панели.Если необходимо, установите уплотнительную накладку.Расположите панель в верхней части (проденьте проводку окон с сервоприводом стекла). Прижмите панель двери вниз, так чтобы зажимы в нижней части вошли в зацепление.Подсоедините проводку к выключателю (окна с сервоприводом стекла). Расположите внутреннюю ручку (Е). Установите крышку.Расположите корпус ручки открывания (С). Зацепите корпус на панели двери. Установите винт (В).Установите винты (D). Установите крышки.С ручным управлением: проверьте пружину в ручке окна. Вдавите пружину на ось механизма окна. Потяните за ручку окна, чтобы проверить закрепление.Установите винт (F). Расположите панель громкоговорителя (А).Расположите крышку дверного зеркала.Закройте окно двери.Очистите окно двери.
