Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T4 | 2006–2011 |
| XC90 | D5244T5 | 2008–2011 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Подготовительные работы
Снимите:
- верхнюю крышку двигателя. Потяните строго вверх
- зажим для шланга, где труба подачи нагнетаемого воздуха раздваивается на переднем креплении двигателя. Отсоедините и сдвиньте резиновые шланги в сторону. Закупорьте отверстия
- пластмассовые зажимы, которые крепят шланги радиатора к трубе щупа для измерения уровня масла
- зажим проводки на трубе щупа для измерения уровня
- трубу щупа для измерения уровня. Закупорьте отверстие

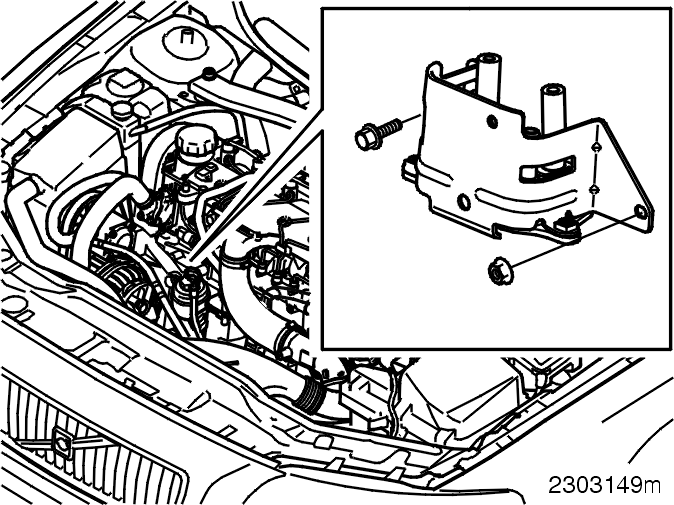

- винт (1) и гайку (2) кронштейна кожуха защиты при столкновении.
Поднимите автомобиль.
Снимите:
- нижнюю крышку двигателя

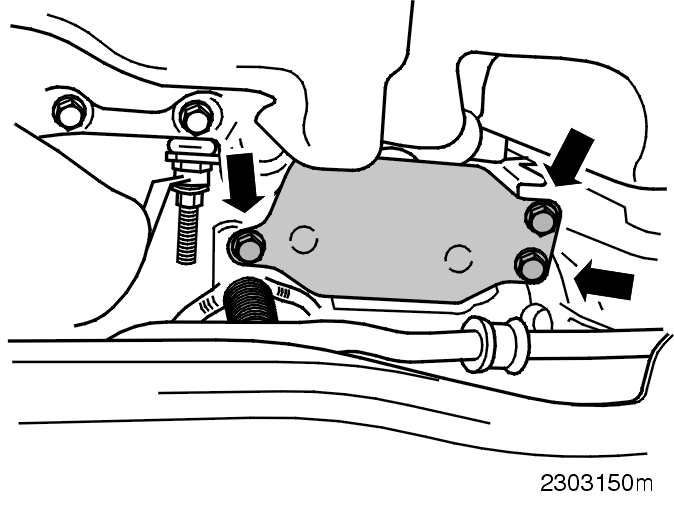

- 3 винта охладителя топлива
- винты трубы подачи нагнетаемого воздуха под двигателем
- болт кронштейна кожуха защиты при столкновении (1)
- кронштейн кожуха защиты при столкновении.
Опустите автомобиль.
Снятие
Снятие охладителя топлива
Снимите:
- зажимы верхнего шланга между топливопроводами и охладителем топлива
- охладитель топлива с топливопроводов. Поднимите охладитель топлива. Поместите охладитель топлива на листе бумаги наверху передней крышки. Зажмите шланги охлаждающей жидкости охладителя топлива при помощи зажимов для шланга
- зажимы для шланга водяных шлангов
- шланги охлаждающей жидкости с охладителя топлива. Запишите расположение шлангов.
Установка
Примечание: Моменты затяжки см. в Момент затяжки.
Установка охладителя топлива

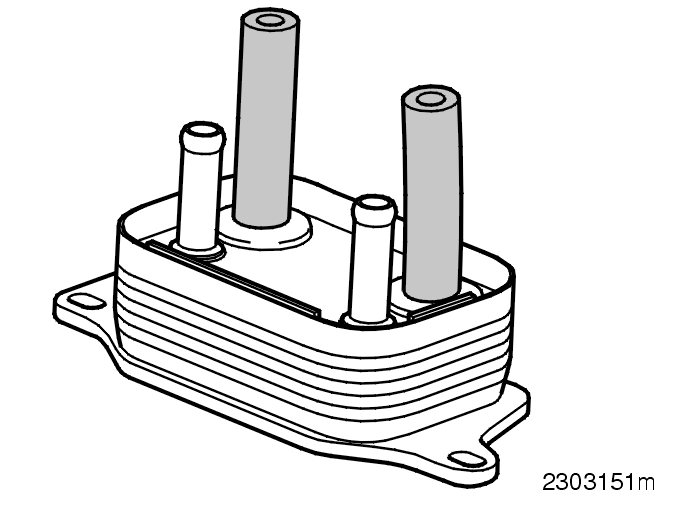

При установке нового охладителя топлива. Переставьте 2 резиновых шланга на охладителе топлива на новый охладитель топлива. Используйте новые зажимы для шланга.Установите шланги охлаждающей жидкости на охладителе топлива в их первоначальные положения. Используйте новые зажимы. Снимите зажимы для шланга. Опустите охладитель топлива в нужное положение. Установите новые зажимы для шланга на топливопроводах. Вдавите охладитель топлива в топливопроводы.
Подсказка: Сначала закройте зажим для шланга, ближайший к кронштейну вспомогательных агрегатов, а затем закройте другой зажим.
Установка компонентов
Установите:
- кронштейн кожуха защиты при столкновении
- винт кронштейна кожуха защиты при столкновении. Не затягивайте. Поднимите автомобиль
- болт (1) кронштейна кожуха защиты при столкновении. Затяните
- трубу подачи нагнетаемого воздуха под двигателем. Затяните винты и зажим для шланга
- 3 винта охладителя топлива/кронштейна кожуха защиты при столкновении. Затяните
- нижнюю крышку двигателя. Опустите автомобиль.
Установка компонентов, продолжение
Затяните винт (1) и гайку (2) кронштейна кожуха защиты при столкновении.
Установите:
- трубу щупа для измерения уровня. Снимите уплотнение
- зажим проводки
- пластмассовые зажимы шлангов охлаждающей жидкости в трубе щупа для измерения уровня.
Зажмите трубу подачи нагнетаемого воздуха. Снимите уплотнения.Установите верхнюю крышку двигателя.
Завершение
Запустите двигатель. Проверьте функционирование двигателя. Убедитесь в отсутствии утечек.
