Ограничители передних и задних дверей

Снятие ограничителей передних и задних дверей

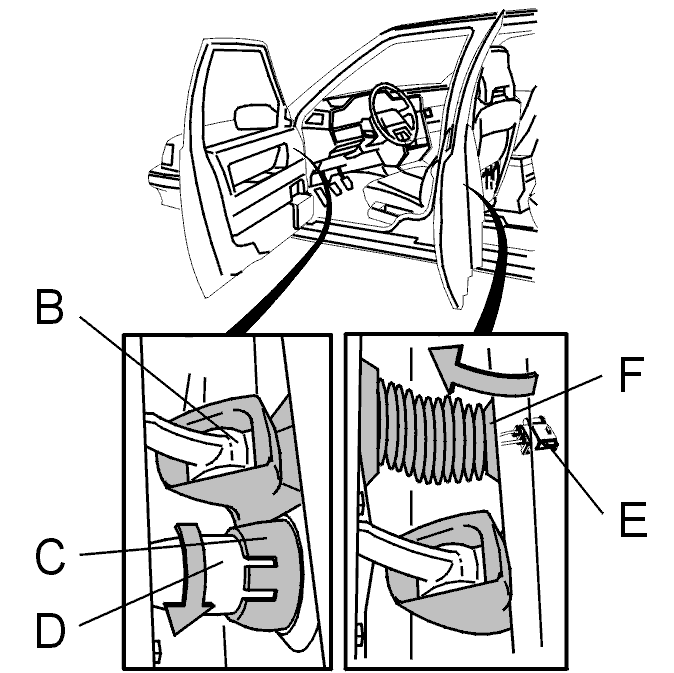

Снимите:

• винты (А), фиксирующие петлю
• винт (В) во внутреннем креплении ограничителя двери
• стопорный винт (С) в разъеме
• разъем (D) в соединительном элементе в стойке передней двери путем выворачивания разъема (Е) из стойки задней двери
• дверь с кузова.

Подсказка: Если дверь тяжело снять, осторожно подденьте при помощи отвертки на соединении неподвижной секции петли двери.

Установка ограничителей передних и задних дверей

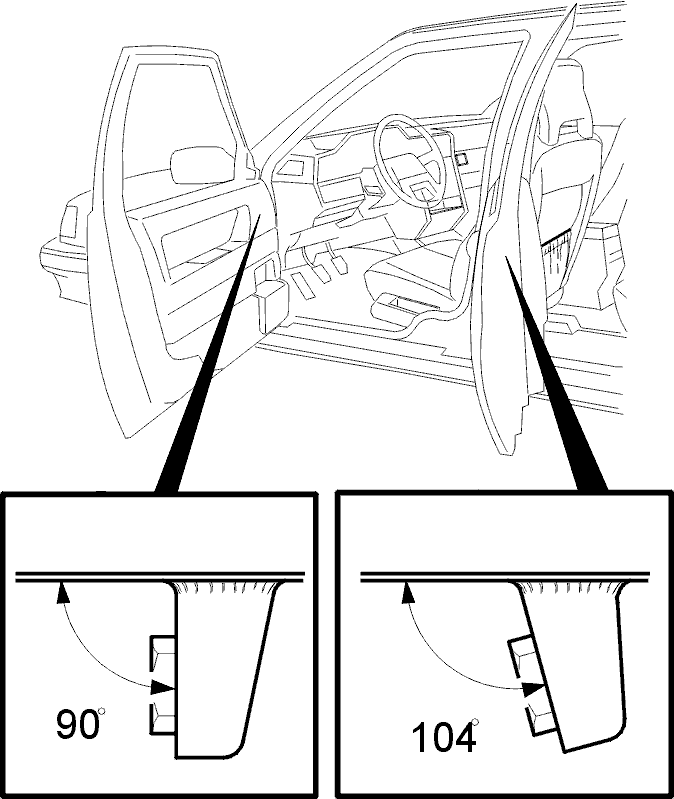

Примечание: Крепление должно лежать под углом 90° от монтажной пластины в стойке А на передней двери и под углом 104° от монтажной пластины в стойке В на задней двери.

Просверлите отверстия для электрозаклепок:

• Просверлите установочные отверстия. Используйте сверло диаметром 5 мм
• Просверлите отверстие диаметром 8 мм сквозь две панели (А, В) и, захватив, но не просверлив третью (С)
• Соскребите излишки краски вокруг просверленных отверстий и крепления ограничителя двери.

Усиление держателя ограничителя двери и стойки

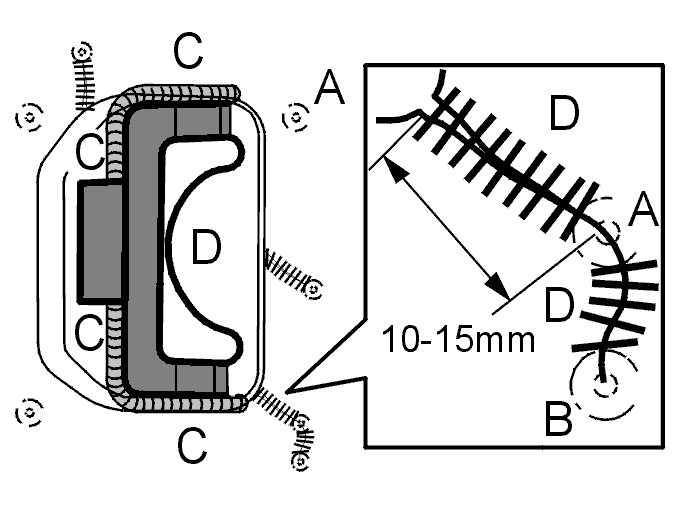

Приваривание электрозаклепками (А) должно выполняться в 10-15 мм от края панели, независимо от наличия трещины. На разрывах приваривайте электрозаклепками в качестве фиксации на конце трещины (В).Приваривание роликовым сварным швом должно быть выполнено в (С) независимо от наличия трещины и в (D) только при наличии трещины.

Установите:

• дверь на внутреннюю петлю на стойке А или В. Зафиксируйте каждый выступ петли при помощи винтов torx 45 TXE8. Затяните до 25 ± 6 Н·м (номер 68 17 800-3)
• ограничитель двери и резиновый кожух. Затяните до 25 ± 6 Н·м
• разъем.

Убедитесь, что двери открываются без шума или заедания на ограничителях двери.Перенастройте электрические функции, такие как часы, код магнитолы, и т.д.Убедитесь, что электрические компоненты в двери функционируют.
