Очистка и осмотр (1991, 1992)

Якорь

На якоре не должно быть царапин на полюсах и обмотках возбуждения. Диаметр конца обмотки не должен превышать диаметр обмотки якоря.Максимальное радиальное биение = 0,05 мм.С помощью подходящего оборудования проверьте якорь на наличие пробоя или обрыва.

Пробой

Проверьте коллектор на наличие пробоя на "массу".

Коллектор

Поверхность контакта с щетками должна быть гладкой, чистой и не замасленной.Обточите коллектор, если он имеет следы пригорания или овальность. Минимальный диаметр = 42,5 мм Максимальное радиальное биение = 0,05 мм.A = Сошлифовано неправильноВ = Сошлифовано правильно

Срезание

Изоляция должна быть сошлифована на 0,4 мм ниже поверхности коллектора. Используйте специальное шлифовальное приспособление для коллектора или полотно ножовки.При необходимости зачистите коллектор мелкозернистой шлифовальной шкуркой.A = Сошлифовано неправильноВ = Сошлифовано правильно

Привод

Осмотрите привод. Убедитесь, что он нормально перемещается по шлицам.Проверьте зубья. Если они повреждены, замените привод. (Также проверьте зубчатый венец маховика.)Убедитесь, что муфта свободного хода запирается в направлении вращения и выключается в противоположном направлении.

Втулки

Зазор между валом якоря и втулками не должен превышать 0,12 мм.Замените поврежденные и изношенные компоненты. Обязательно замените стопорное кольцо, поскольку оно теряет упругость после снятия.

Замена самосмазывающихся втулок

Если перед установкой правильно обработать самосмазывающиеся втулки, они не будут подвергаться заметному износу.Обработайте новые втулки:

• положите большой палец на конец втулки
• заполните втулку моторным маслом
• нажимая указательным пальцем, выдавливайте масло через поры.

1. Положите корпус подшипника на подходящую опору и выбейте изношенную втулку.
2. Очистите отверстие для втулки, загладьте напильником неровности поверхности.
3. Запрессуйте новую втулку подходящей оправкой.

Тяговое реле

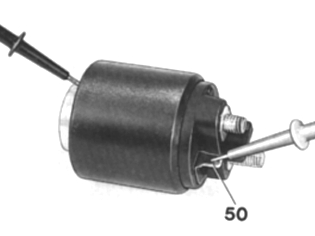

Проверьте тяговое реле с помощью омметра или зуммера. Убедитесь, что ток проходит между выводом 50 и "массой".

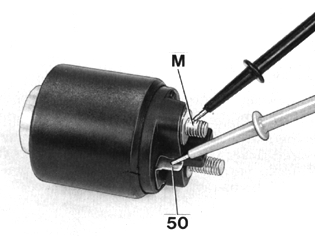

Затем проверьте между выводом 50 и выводом щеткодержателя. Если ток не проходит, в тяговом реле имеется обрыв. В этом случае необходимо заменить тяговое реле.

Замена постоянных магнитов

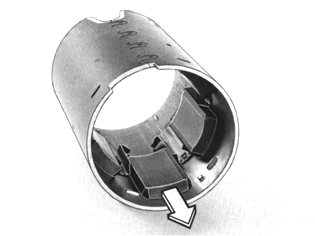

Осмотрите и замените магниты, если они повреждены. (Для снятия выдвиньте магниты наружу.)

Щеткодержатель

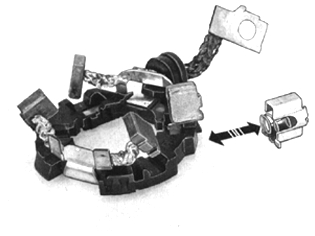

Убедитесь в правильной посадке графитных щеток.Замените изношенные и поврежденные коррозией пружины. При необходимости используйте пружинные весы для проверки силы пружины.

Замена графитовых щеток

Замените щетки, если они короче 13 мм (новые щетки имеют длину 18 мм).

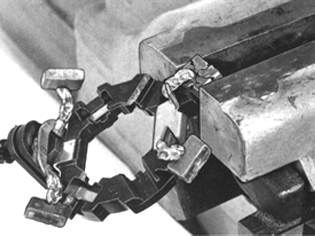

• сломайте старые щетки
• зачистите наконечники проводов напильником
• вставьте провод в новую щетку и распределите провода для образования лучшего соединения.

Припаяйте

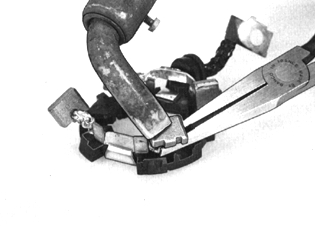

• припаяйте новые щетки
• держите провод щипцами, чтобы припой не растекался. Паяйте быстро и с высоким нагревом. Нельзя давать припою растекаться по проводу, поскольку в этом случае он будет создавать помехи для скольжения щетки в держателе, что приведет к ослаблению силы прижатия пружиной.

Планетарные шестерни

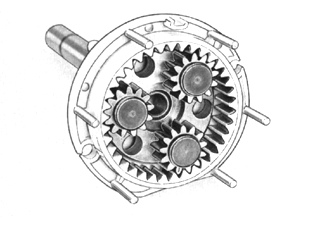

Осмотрите сателлиты и коронную шестерню. В случае изношенности, замените весь узел вместе с валом.
