Очистители ветрового стекла (1991, 1992)

Рычаг очистителя, замена 940

• Отведите рычаг.
• При отведенном положении рычага поднимите его колпачок.
• Ослабьте гайку.
• Спрессуйте рычаг стеклоочистителя с помощью трубных клещей. Частичное отверните гайку для предохранения резьбы от повреждения.
• Отверните гайку и снимите рычаг стеклоочистителя.
• Включите электродвигателя стеклоочистителя, чтобы он установился в исходное положение.

Поставьте щетку на рычаг стеклоочистителя согласно

• Части щетки со стороны спойлера должны быть обращены вниз (А).
• Части щетки со стороны крыла должны быть обращены вверх (А).

Установите рычаг стеклоочистителя

• Установите рычаг стеклоочистителя в отведенном положении на вал электродвигателя.
• Поверните щетку стеклоочистителя к ветровому стеклу и сдвигайте вниз, пока размер снизу не составит (С).
• Поставьте новую гайку (номер детали 981206-6) на рычаг стеклоочистителя и затяните ее моментом 13 Н·м в течение 10 минут.
• Смочите водой ветровое стекло и включите стеклоочиститель, чтобы четки сделали один мах и установились в исходное положение.

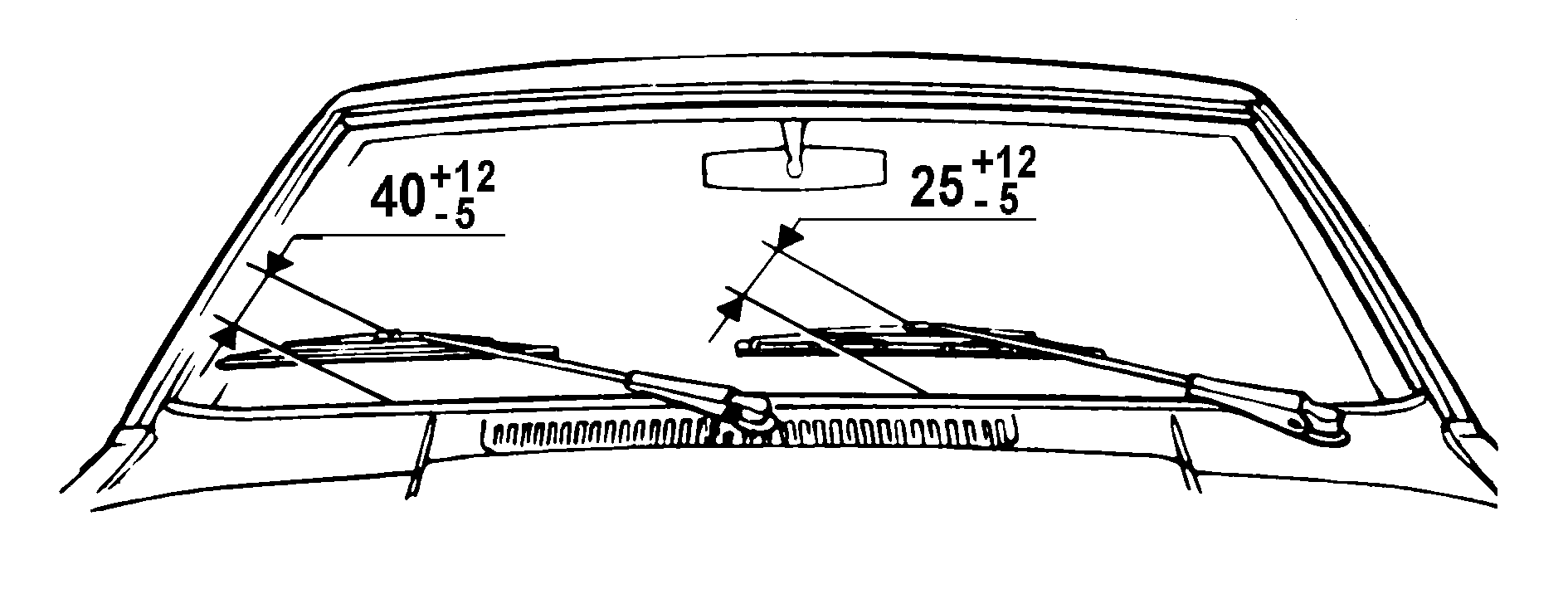

В исходном положении щетка стеклоочистителя не должна касаться окантовки. Расстояние между щеткой и окантовкой у крепления щетки к рычагу стеклоочистителя.Со стороны водителя 25⁺¹²_-5 мм.Со стороны пассажира 40⁺¹²_-5 мм.

• Проверьте/отрегулируйте размеры в соответствии с инструкциями.
• Откройте защитные колпачки на рычагах стеклоочистителей.
• Затяните гайки моментом 18 Н·м.
• Закройте защитные колпачки.

Механизм привода и электродвигатель стеклоочистителя, замена 940

• Отсоедините отрицательный провод от аккумуляторной батареи.
• Снимите рычаги стеклоочистителя согласно замена 940.

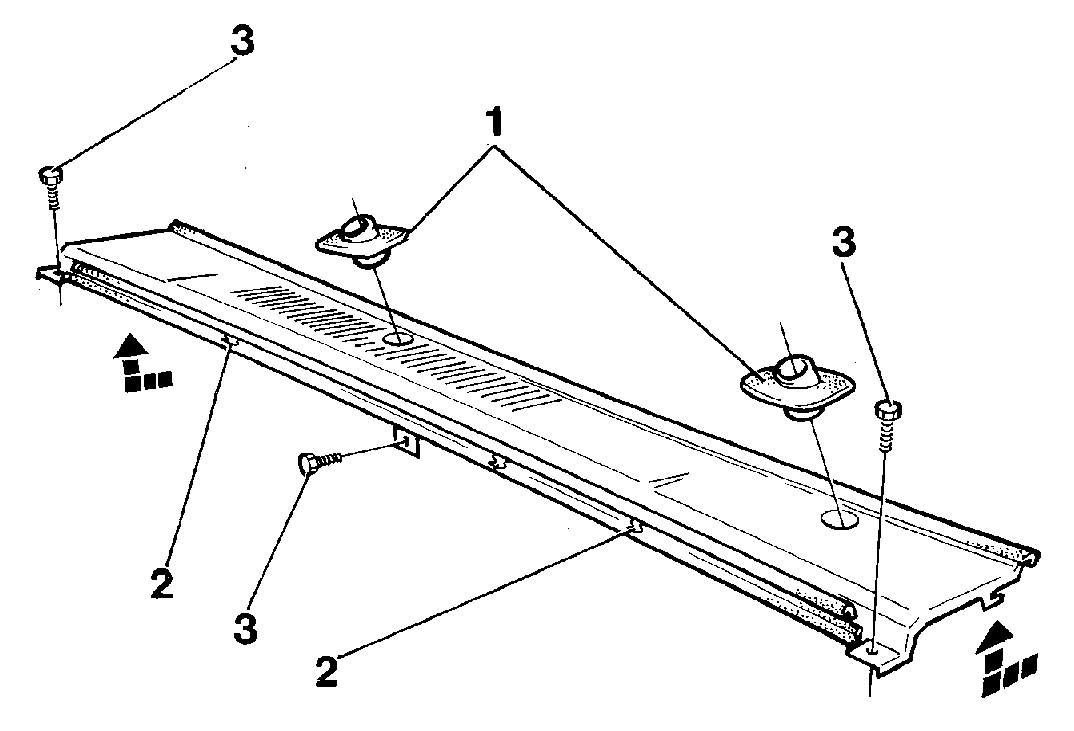

• Снимите резиновые уплотнения (1)
• Откройте капот в нормальное положение
• Освободите шланги омывателя из скоб (2) Выверните три винта (3) крепления панели крышки. В более ранних моделях вместо винтов по краям установлены пластмассовые пистоны.
• Откройте капот в нормальное положение
• Снимите панель крышки, немного потянув вперед, а затем приподнимая назад и вверх. Будьте осторожны, чтобы не повредить лакокрасочное покрытие. Закройте капот.

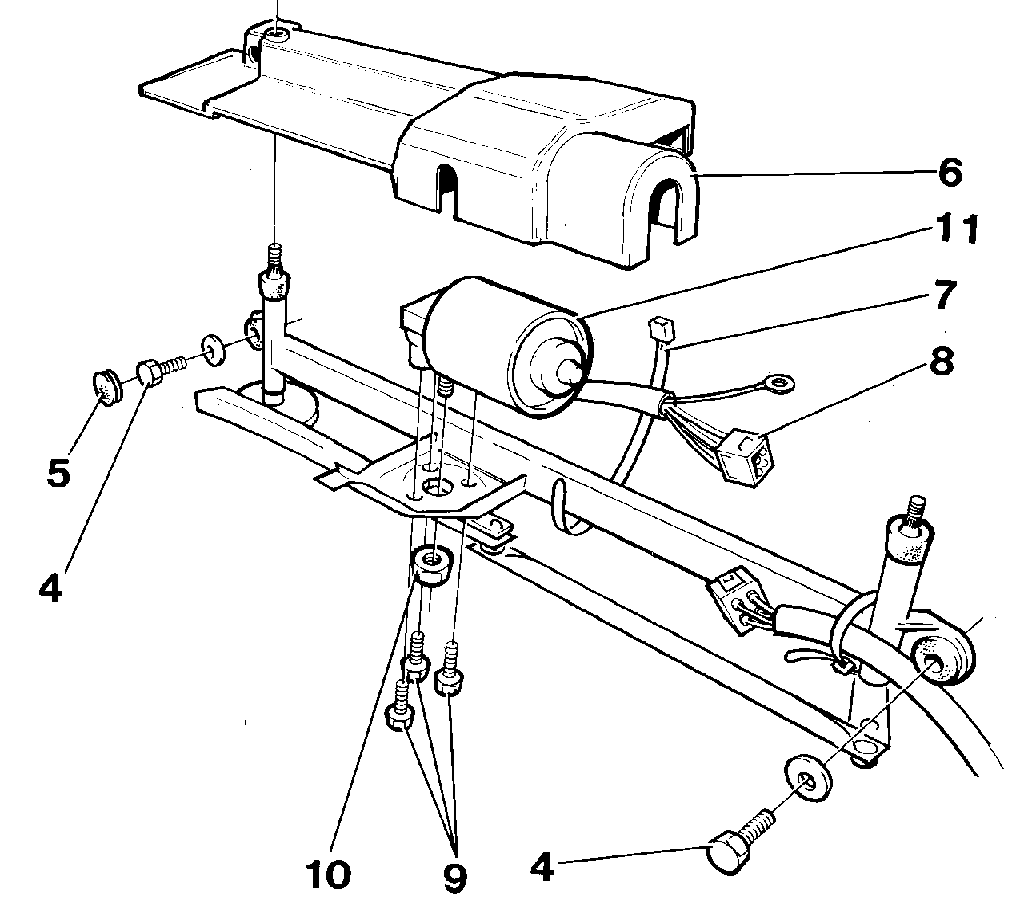

• Выверните четыре винта (4) крепления механизма стеклоочистителя. Один из винтов находится под резиновой заглушкой (5) в крышке (6).
• Снимите защитную крышку
• Перережьте ленточный хомут (7) и разъедините разъем (8). Отсоедините провод "массы", вывернув винт
• Снимите механизм стеклоочистителя
• Отверните гайку или винт (10) вала электродвигателя, а также три винта (9) крепления электродвигателя и снимите электродвигатель (11).
• Установите в обратном порядке. Соберите в обратном порядке. Перед установкой винтов (4) убедитесь, что прокладочные кольца стоят на своем месте.

Примечание: Обязательно убедитесь, что валы старого и нового электродвигателей одинаковые.

Убедитесь, что уплотнение между валом и рычагом стеклоочистителя находится на своем месте.

Примечание: Перед установкой панели крышки убедитесь, что рычаг двигателя и тяга параллельны креплению стеклоочистителя. Электродвигатель должен находится в исходном положении.

• Затяните гайку/винт вала электродвигателя моментом 26/10 Н·м.
• Затяните два винта (4) моментом 22 Н·м. Убедитесь в правильности установки скоб с задней стороны панели крышки.
• Отрегулируйте стеклоочистители согласно замена 940.

Трос механизма привода стеклоочистителя, замена

Механизм привода снят:

• Отверните гайку крепления троса
• Снимите трос
• Зацепите соединительную втулку троса за тягу
• Оберните трос вокруг шкива
• Затяните гайку крепления троса к тяге. Момент затяжки 3,5 Н·м. Затягивайте гайку до исчезновения люфта между шкивом и тягой.

Примечание: Проверьте по каталогу запасных частей, что для замены взят трос с подходящим номером детали.

Для предотвращения коррозии и шума нанесите консистентную смазку.
