Очистители ветрового стекла (1991, 1992)

Рычаг очистителя ветрового стекла, замена 760 (1988-), 960, S90/V90

• Отведите рычаг.
• Ослабьте гайку.
• Спрессуйте рычаг стеклоочистителя с помощью трубных клещей. Частичное отверните гайку для предохранения резьбы от повреждения.
• Отверните гайку и снимите рычаг стеклоочистителя.
• Включите электродвигателя стеклоочистителя, чтобы он установился в исходное положение.

Расположение рычагов стеклоочистителя:
Короткий рычаг стеклоочистителя - со стороны водителяДлинный рычаг стеклоочистителя - со стороны пассажира

• Установите рычаг стеклоочистителя в отведенном положении на вал электродвигателя.
• Поверните щетку стеклоочистителя к ветровому стеклу и сдвигайте вниз, пока размер снизу не будет соответствовать указанному на рисунке.
• Поставьте новую гайку (номер детали 981207-4) на рычаг стеклоочистителя и затяните ее моментом 13 Н·м в течение 10 минут.
• Смочите водой ветровое стекло и включите стеклоочиститель, чтобы четки сделали один мах и установились в исходное положение.

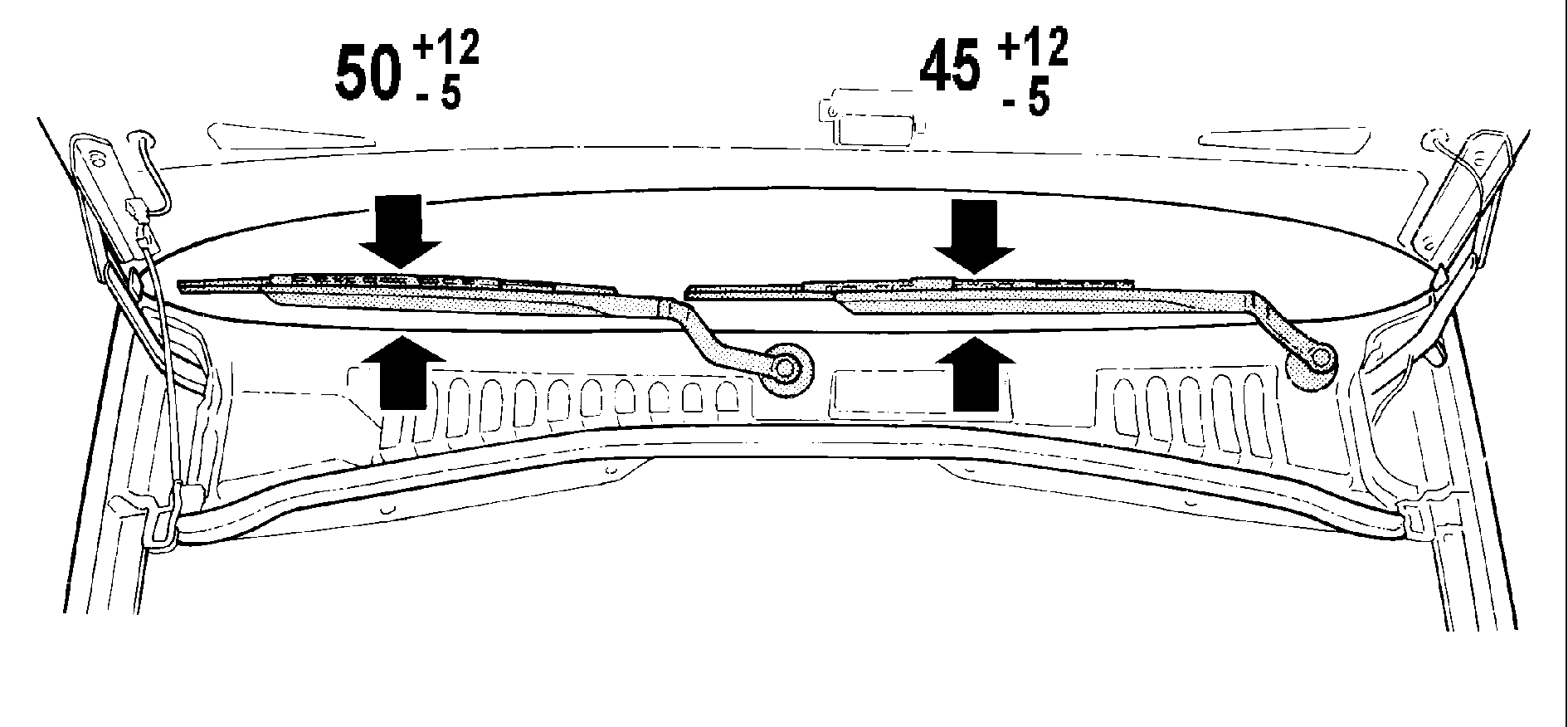

В исходном положении щетка стеклоочистителя не должна касаться окантовки. Расстояние между щеткой и окантовкой у крепления щетки к рычагу стеклоочистителя.Со стороны водителя 45⁺¹²_-5 мм.Со стороны пассажира 50⁺¹²_-5 мм.

• Откройте капот в сервисное положение.
• Откройте защитные колпачки на рычагах стеклоочистителей.
• Проверьте/отрегулируйте размеры в соответствии с инструкциями.
• Затяните гайки моментом 18 Н·м.
• Закройте защитные колпачки.
• Закройте капот.

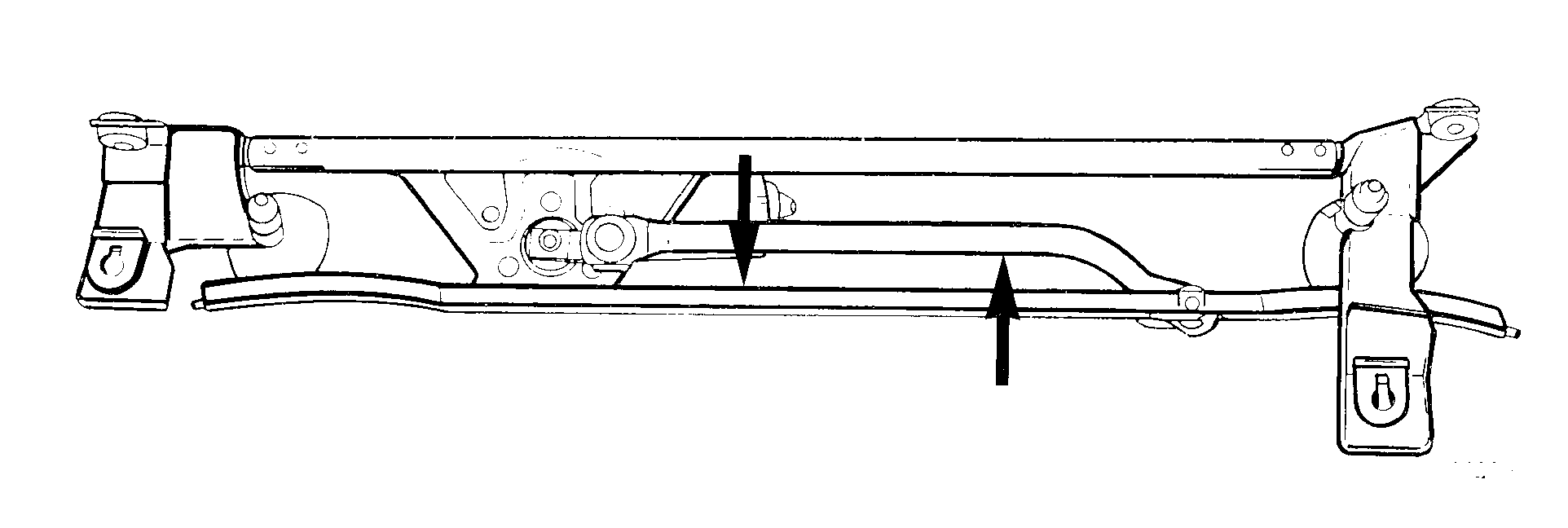

Механизм привода и электродвигатель стеклоочистителя, замена 1988- 960

• Отсоедините отрицательный провод от аккумуляторной батареи
• Полностью откройте капот
• Снимите рычаги стеклоочистителя согласно замена 760 (1988-), 960, S90/V90.
• Снимите резиновые уплотнения
• Выверните винты крепления пластмассовой крышки над нишей стеклоочистителя
• Отсоедините дренажные шланги
• Снимите защитную панель.

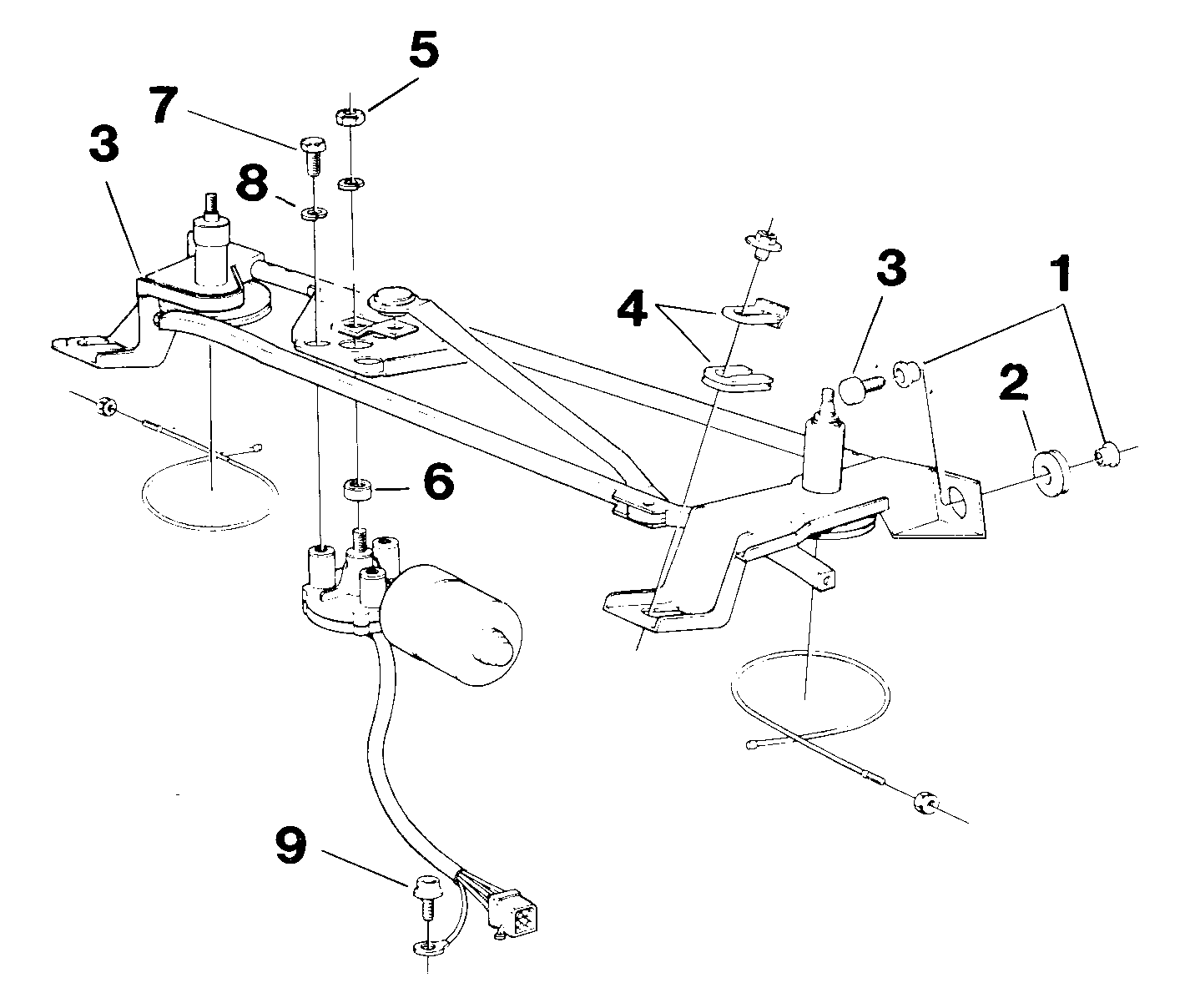

• Выверните винты (3) и стопорные шайбы/пластмассовые гайки (4) крепления механизма очистителя
• Разъедините разъем и отсоедините провод "массы", вывернув винт
• Снимите механизм стеклоочистителя
• Отверните гайку (5) вала, не забудьте про шайбу (6).
• Выверните три винта (7) крепления электродвигателя, не забудьте шайбы (8).
• Снимите электродвигатель

Примечание: Винты и прокладочные кольца имеют разные размеры.

• Установите в обратном порядке. Убедитесь, что прокладочные кольца (1) и шайбы (2) поставлены на свое место.

Примечание: Перед установкой панели крышки убедитесь, что рычаг электродвигателя и тяга параллельны креплению стеклоочистителя. Электродвигатель должен находится в исходном положении.

Моменты затяжки:Гайка вала электродвигателя (5): 26 Н·м Винт (3): 22 Н·м Гайка (4): 3,5 Н·м Клемма "массы" (9): 12,5 Н·м

• Убедитесь в правильном расположении резинового уплотнения с задней стороны крышки.
• Отрегулируйте стеклоочистители согласно замена 760 (1988-), 960, S90/V90.

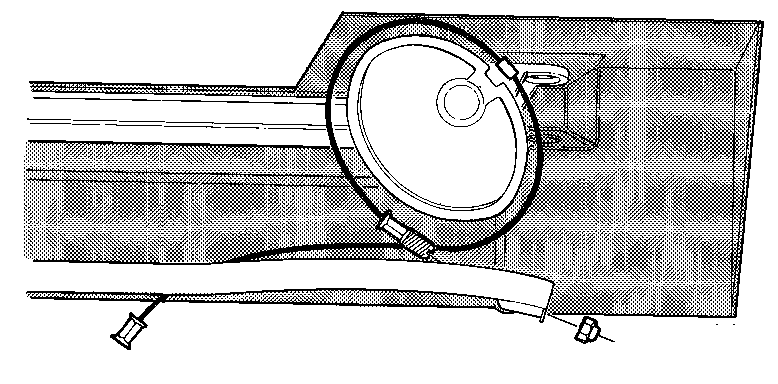

Трос механизма привода стеклоочистителя, замена

Механизм привода снят:

• Отверните гайку крепления троса
• Снимите трос
• Зацепите соединительную втулку троса за тягу
• Оберните трос вокруг шкива
• Затяните гайку крепления троса к тяге. Момент затяжки 3,5 Н·м. Затягивайте гайку до исчезновения люфта между шкивом и тягой.

Примечание: Проверьте по каталогу запасных частей, что для замены взят трос с подходящим номером детали.

Для предотвращения коррозии и шума нанесите консистентную смазку.
