Обслуживание системы крыши, проверка

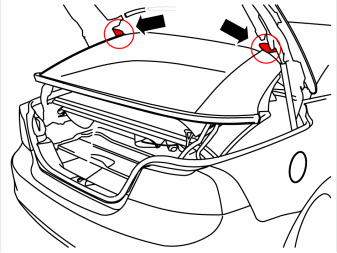

Замена резинового стопора

Замените резиновый стопор, 4 шт., номер детали 30787392 (набор выше включает четыре резиновых набора, по два с каждой стороны).

Снимите шайбу, см. иллюстрацию.

Примечание: Обе стороны автомобиля.

Выполните проверку работы, проведя 3 полных цикла.

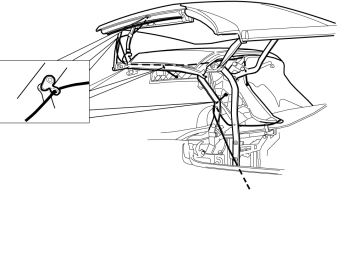

Проверка проводов потолочной панели

Проверьте, чтобы провод не был поврежден.

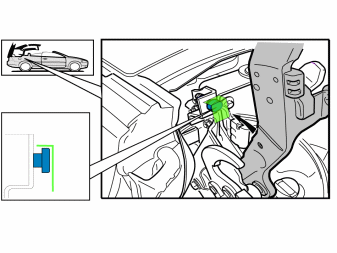

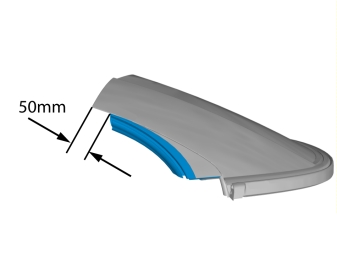

Проверка накладки на задней панели

Проверьте положение и работу, см. иллюстрацию.

Проверка накладки на задней панели, продолжение

Проверьте положение, см. иллюстрацию

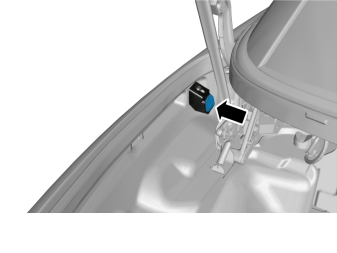

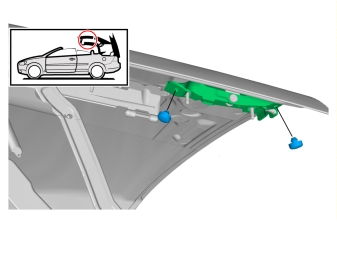

Проверка резинового стопора

Проверьте положение и работу, см. иллюстрацию.

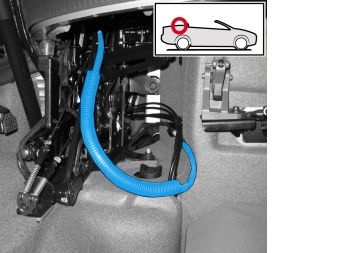

Проверьте защитный кожух, провод и гидравлические шланги

Проверьте положение и работу защиты провода.

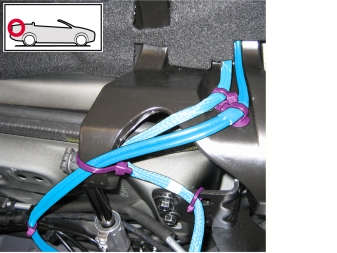

Проверка провода

Проверьте с обеих сторон, чтобы провод и гидравлический шланг были закреплены, и чтобы не было видимых повреждений.

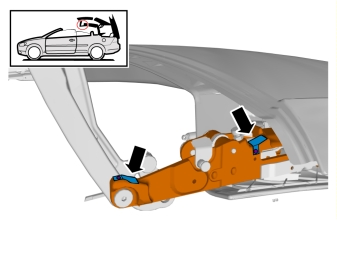

Проверка резиновой опоры

Проверьте положение и износ.

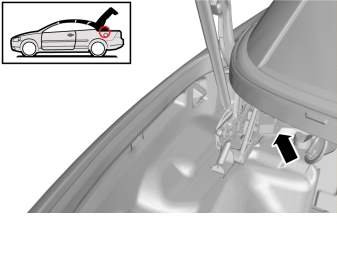

Проверка регулировочного винта

Подвесьте кусочек бумаги на винте.

Опустите крышу.Откройте крышку багажника и вытяните бумагу.Если винт затянут правильно, бумага должна выйти.

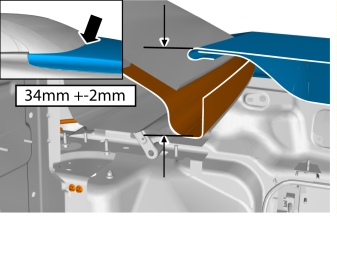

Проверка крышки багажника

Проверьте значение размера и проверьте высоту задней панели по отношении к крышке багажника, см. иллюстрацию.

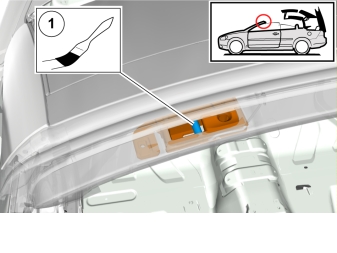

Смазка

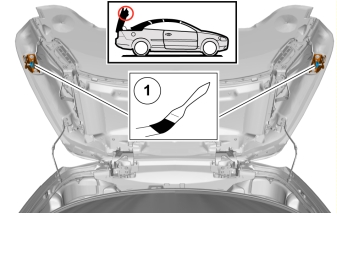

Используйте консистентную смазку, номер детали 1161778 в позиции (1). Важно, чтобы весь рулон, включая концы был покрыт смазкой.

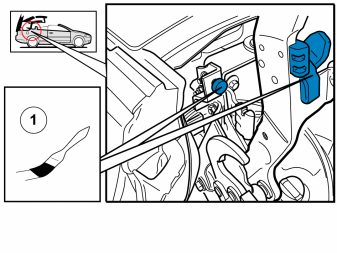

Используйте консистентную смазку 1161778 в позиции (1).

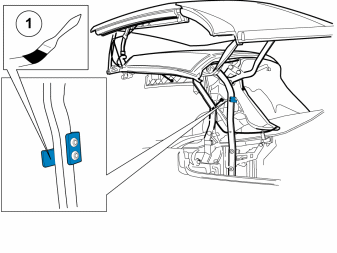

Используйте консистентную смазку 1161778 в позиции (1).

Используйте консистентную смазку 1161778 в позиции (1).
