Общие сведения (1996, 1997)

Применимость

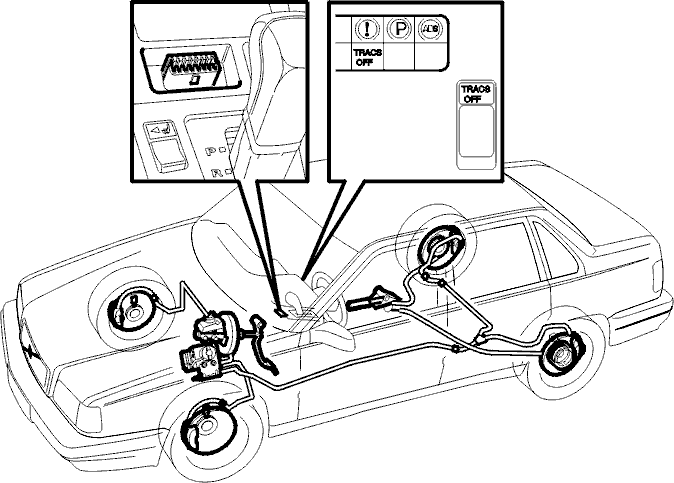

Модуль управления оснащен встроенной
Диагностической системой Volvo, которая осуществляет
непрерывное
самотестирование, а также контроль входных и выходных
сигналов.Если модуль управления обнаруживает
неисправность, он регистрирует ее код для диагностики и
включает сигнальную
лампу ABS (TRACS) (имеются исключения, см. D. Таблица кодов
неисправностей
для диагностики). Одновременно с регистрацией кода
неисправности в память
записываются зафиксированные значения трех разных
параметров. Модуль
управления может регистрировать до 33 (TRACS до 35) различных
кодов
неисправностей.Наиболее серьезные неисправности вызывают
включение сигнальных ламп и полное отключение систем
ABS, EBD и TRACS. Менее
серьезные неисправности вызывают включение
сигнальных ламп и отключение
некоторых функций. При отключении модуль управления
прерывает или отключает
все функции (за исключением сигнала скорости
автомобиля). отключение
предотвращает выполнение определенных действий.Если неисправность компонентов влияет только
на систему TRACS, отключается
только система TRACS. Если горит сигнальная лампа ABS, это
указывает на то,
что нарушено функционирование системы ABS, а иногда и
системы EBD.Для некоторых кодов неисправностей модуль
управления выполняет диагностику сразу же после
включения зажигания. Если в
этом случае сигнальная лампа остается во включенном
состоянии, то имеется
неисправность и системы ABS/EBD не работают. Для других кодов
неисправностей
диагностика выполняется только тогда, когда
задействуются некоторые функции,
автомобиль находится в движении или его скорость
превышает 20 км/ч. В этом
случае, как и при отсутствии неисправности, сигнальная
лампа гаснет через
после включения зажигания или после пуска двигателя,
однако неисправность
может присутствовать. Системы ABS/TRACS отключаются только
при включении
сигнальной лампы.Если по каким-либо причинам неисправность
исчезает после постоянной регистрации ее кода в памяти
модуля управления,
данные о неисправности сохраняются в модуле
управления.Для каждого кода неисправности имеется
счетчик, который регистрирует количество циклов
движения с момента
регистрации кода неисправности (неустойчивая
неисправность), во время которых
неисправность не проявлялась. Цикл движения длится с
момента включения
зажигания до первого повышения скорости автомобиля до
значения более 20 км/ч.Если счетчик показывает 0, это сигнализирует
модулю управления о устойчивом
характере неисправности. Если показание счетчика
значительно превышает 0,
модуль управления интерпретирует это как информацию,
что неисправность
отсутствует(неустойчивая неисправность). Если
неисправность проявляется снова, показание счетчика
обнуляется. Если показание счетчика превышает 63, т.е.
более 63 циклов движения проходят без проявления
неисправности, код неисправности стирается,
показание
счетчика и зафиксированное значение параметра
сбрасывается и гаснет сигнальная лампа.
