Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2012–2015A |
| S80L | — | 2010–2015 |
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
| V60 | — | 2011–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2012–2015 |
| XC60 | — | 2011–2015A |
| XC70 (08-) | — | 2012–2015A |
Модуль управления
S60 (11-), V60, XC60, S80 (07-), V70 (08-), XC70 (08-)
V40 (13-), V40 Cross Country
Основное назначение модуля управления телевизора (TVM) - реализация функций телевизора.Модуль управления телевизора (TVM) доступен в двух разных версиях: одна для европейского рынка, другая для японского рынка. В исполнении для японского рынка этот модуль имеет кард-ридер, для получения изображения в котором необходима правильно установленная и функционирующая карта.Модифицировать модуль нельзя.

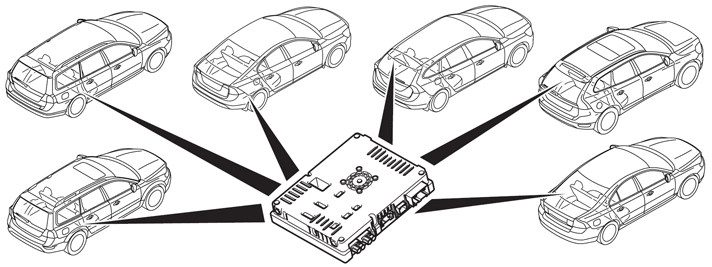

Размещение модуля управления телевизора (TVM)
| S60 (11-) | С правой стороны под полом багажного отсека |
|---|---|
| V60 | Ниже левого заднего окна в багажном отсеке |
| XC60 | С левой стороны под полом багажного отсека |
| S80 (07-) | С левой стороны ниже боковой панели в багажном отсеке |
| V70 (08-) | С правой стороны под задним сиденьем |
| XC70 (08-) | С правой стороны под задним сиденьем |

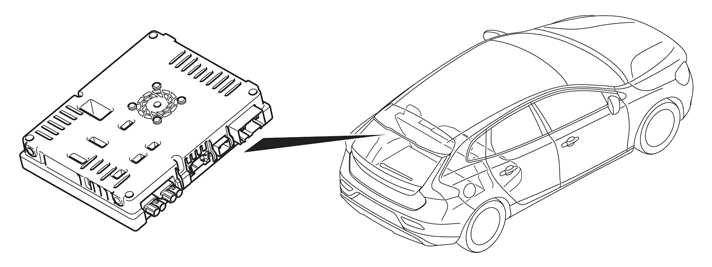

| V40 (13-) | С левой стороны в отсеке багажника |
| V40 Cross Country | С левой стороны в отсеке багажника |
Модуль управления телевизора (TVM) сообщается и с напрямую подключенными компонентами, и с другими модулями управленияы через сеть MOST. Все диагностические сообщения между VIDA и модулtv управления телевизора (TVM) осуществляются через модуль управления информационно-развлекательной системы (ICM).Модуль управления телевизора (TVM) не имеет собственной клавиатуры. Для работы с меню модуля управления телевизором (TVM) используется клавиатура системы климат-контроля, клавиатура на рулевом колесе или клавиатура на пульте дистанционного управления информационно-развлекательной системой. Меню появляется на дисплее модуля управления информационно-развлекательной системой (ICM) и в некоторых случаях также на дисплее развлекательного модуля заднего сиденья (RSE), если таковой имеется.Этот модуль управления контролирует выполнение операций, а также входные и выходные сигналы с помощью встроенной диагностики. Когда модуль управления обнаруживает неисправность, устанавливается диагностический код неисправности DTC.Возможные коды неисправностей хранятся в памяти этого модуля управленияа. Эта информация может считываться из нее с помощью VIDA через диагностический разъем в автомобиле.Если на модуль управления телевизора (TVM) не подается напряжение, то связь через сеть MOST прекращается, и система выключается.
Сигналы

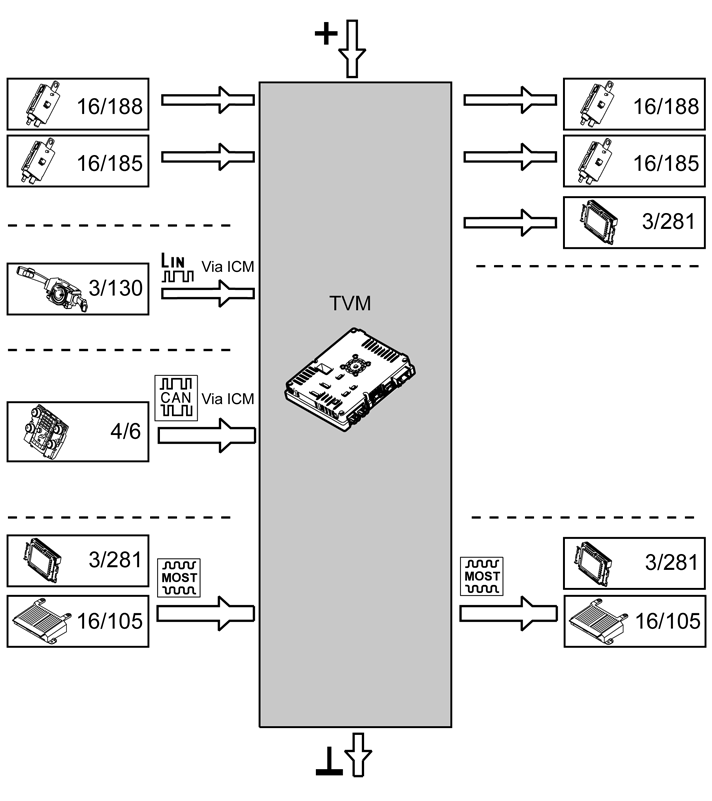

В приведенной ниже таблице представлены входные и выходные сигналы для модуля управления телевизора (TVM). По типу сигналы делятся на сигналы прямого подключения, сигналы для сети MOST и сигналы опосредованного подключения, сигналы сообщений по CAN и LIN. Эта информация представлена на рисунке ниже вместе с обозначениями компонентов Volvo.
| ### Входные сигналы | ### Выходные сигналы |
| Прямое подключение: | Прямое подключение: |
| - Антенный усилитель 4 телевидения (16/188) - Антенный усилитель 1 телевидения (16/185) | - Фантомное питание антенного усилителя 4 телевидения (16/188) - Фантомное питание антенного усилителя 1 телевидения (16/185) - Модуль управления информационно-развлекательной системы (ICM) (3/281) - Композитный видеосигнал (CVBS) |
| Коммуникационная шина LIN (через ICM): | |
| - Модуль рулевого колеса (SWM) (3/130) | |
| Коммуникационная шина CAN (через ICM): | |
| - Модуль системы управления микроклиматом (CCM) (4/6) | |
| Через коммуникационную сеть MOST: | Через коммуникационную сеть MOST: |
| - Модуль управления информационно-развлекательной системы (ICM) (3/281) - Модуль звуковоспроизведения (AUD) (16/105) | - Модуль управления информационно-развлекательной системы (ICM) (3/281) - Модуль звуковоспроизведения (AUD) (16/105) |
