Общее описание системы (2006, 2007)

Применимость

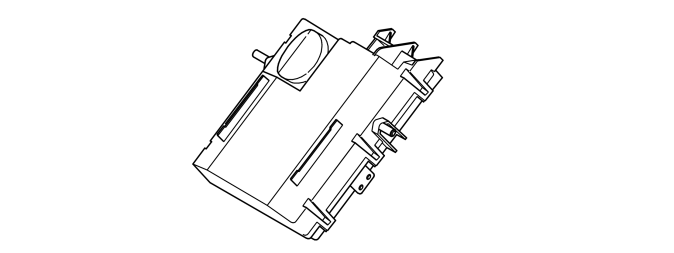

Модуль управления

Модуль телефона (PHM) имеется в двух исполнениях, с функцией Volvo On Call и без неё (в зависимости от рынка).

Задачей модуля телефона (PHM) является контролировать следующие функции:

• речевую телефонную связь
• автоматическое подключение к центру обслуживания при столкновении или аварийном сигнале (Volvo On Call)
• подключение к центру обслуживания с целью изменения услуг при нажатии на кнопку SOS или ON CALL (Volvo On Call).

Модуль управления находится позади среднего кронштейна.Модуль телефона (PHM) с функцией Volvo On Call не может быть смонтирована позднее.Модуль телефона (PHM) осуществляет связь от части при помощи подключенных напрямую компонентов и отчасти при помощи других модулей управления по сети CAN и MOST. Вся коммуникация диагностики между VIDA и модулем телефона (PHM) осуществляется по сети CAN.Модуль телефона (PHM) не оснащен кнопочной панелью, но управляется через меню кнопочного набора и на дисплее на модуле управления информационно-развлекательной системы (ICM).Модуль управления проверяет активирование, а также входные и выходные сигналы, используя встроенную диагностическую систему. Код неисправности регистрируется, если модуль управления обнаруживает ошибку. В определенных случаях модуль управления заменяет ошибочный сигнал замещающим значением.На модуле телефона (PHM) с функцией Volvo On Call внимание водителя будет также обращено на сообщение на модуле снабжения водителя информацией (DIM), когда будет подан код неисправности.Возможные коды неисправности регистрируются в памяти модуля управления. Эта информация может быть считана при помощи VIDA через разъем передачи данных в автомобиле.Если модуль телефона (PHM) не получает питание, то последствием будет обрыв в связи сети MOST и система будет выключена.Модуль телефона (PHM) оснащен устройством для читания карточек SIM с частными телефонными абонементами клиентов. На модулях телефонов (PHM) с функцией Volvo On Call имеется также внутренняя смонтированная карточка SIM. Этот абонемент подключен к центру обслуживания, который предлагает услуги Volvo On Call.Чтобы получить дополнительную информацию, также см. Характеристики сигналов.

Для телефонов Volvo On Call относится следующее

Стандартная услуга Volvo On Call всегда обладает более высоким приоритетом по сравнению с частными телефонными абонементами клиента. Обычный телефонный разговор, поэтому, будет невозможен и не сможет прервать активную сессию связи с услугой Volvo On Call.Модуль телефона (PHM) с функцией Volvo On Call оснащен интегрированным резервным аккумулятором. Резервный аккумулятор гарантирует подачу питания, когда включена функция Volvo On Call в том случае, когда отсутствует напряжение аккумулятора. Это ведет к тому, что главный аккумулятор должен быть отключен как можно более короткое время, чтобы экономить резервный аккумулятор. Остаточная мощность резервного аккумулятора вычисляется модулем управления. При замене аккумулятора уровень оставшейся зарядки должен быть сброшен на полное значение. Это выполняется при помощи VIDA. Когда вычисленная мощность достигнет 30% от полной мощности, подается код неисправности.Модуль управления телефона (PHM) с функцией Volvo On Call оснащен резервным микрофоном и резервным динамиком. Динамик находится внутре в модуле управления и микрофон расположен около переключателей Volvo On Call. Резервный микрофон и резервный динамик используются только при включенной услуге Volvo On Call, и обычный динамик и микрофон для безручного управления отсутствуют.Модуль управления телефоном (PHM) с функцией Volvo On Call оснащены резервной интегрированной антенной. Антенна находится внутри в модуле управления. Резервная антенна используется только тогда, когда услуга Volvo On Call включена и когда обычная антенна не функционирует.

Сигналы

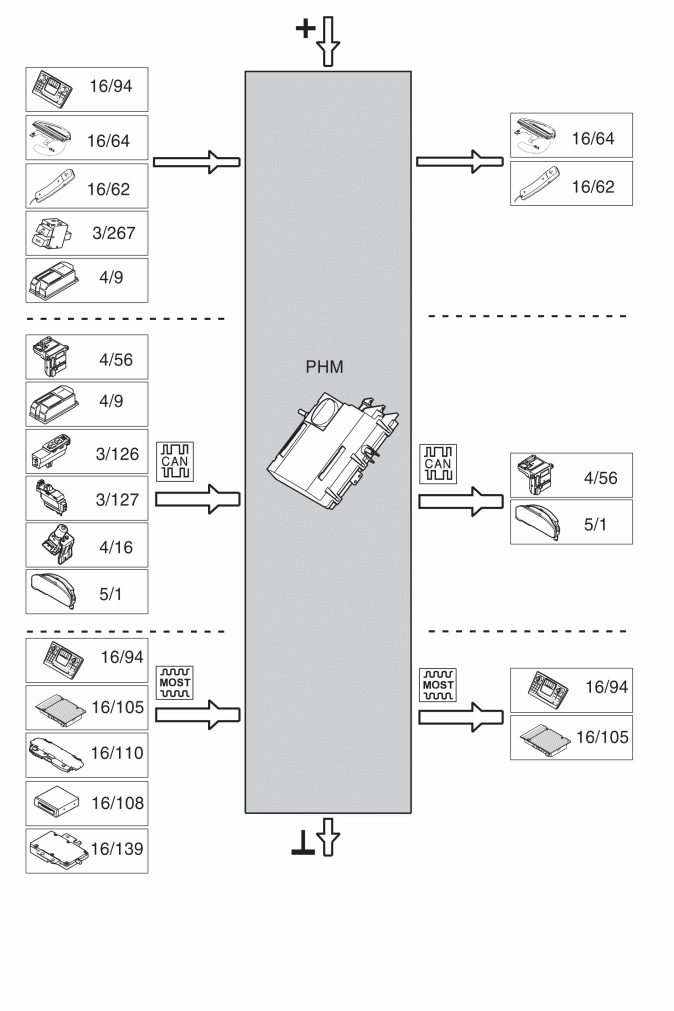

В таблице ниже указаны сигналы на входе и на выходе из модуля телефона (PHM). Тип сигнала разделен на сигналы, подключенные напрямую, коммуникацию MOST и CAN. На иллюстрации показана также информация и перечень компонентов Volvo.
