Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2001–2004 |
| S80 (-06) | — | 1999–2004 |
| V70 (00-08) | — | 2000–2004 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2004 |
| XC90 | — | 2003, 2004 |
Модуль управления
Самой важной задачей верхнего электронного модуля является управление следующими функциями:
- Сирена
- Люк в крыше
- Датчик движения
- Датчик дождя
- Внутреннее освещение крыши
- Освещение багажного отсека (V70 и V70XC)
- Освещение солнцезащитного козырька
- Дистанционное управление
- Автоматическая противоослепительная защита зеркала заднего вида
- Устройство, напоминающее о необходимости пристегнуть ремень безопасности.
Этот модуль управления встроен в зеркало заднего вида. Если заменяется модуль управления, узел зеркала заднего вида также необходимо заменить.Верхний электронный модуль поддерживает связь частично с компонентами, подсоединенными напрямую, и частично с другими модулями управления и компонентами через последовательную связь и контроллерную локальную сеть.Модуль управления проверяет активирование, а также входные и выходные сигналы при помощи встроенной диагностической системы. Код неисправности регистрируется, если модуль управления обнаруживает ошибку. В определенных случаях верхний электронный модуль заменяет ошибочный сигнал на замещающий сигнал.Коды неисправности регистрируются в памяти модуля управления. Данные могут быть считаны при помощи VIDA.Простым способом проверки того, подается ли электропитание на верхний электронный модуль, является активирование функции устройства, напоминающего о необходимости пристегнуть ремень безопасности. Активируйте устройство, напоминающее о необходимости пристегнуть ремень безопасности, сев на сиденье водителя. Включите зажигание, не пристегивайте ремень безопасности. Если устройство, напоминающее о необходимости пристегнуть ремень безопасности, загорается, на верхний электронный модуль подается напряжение. Другим способом проверки того, подается ли напряжение на верхний электронный модуль, является включение задних ламп для чтения.Чтобы получить информацию, также см. Характеристики сигналов.
Сигналы

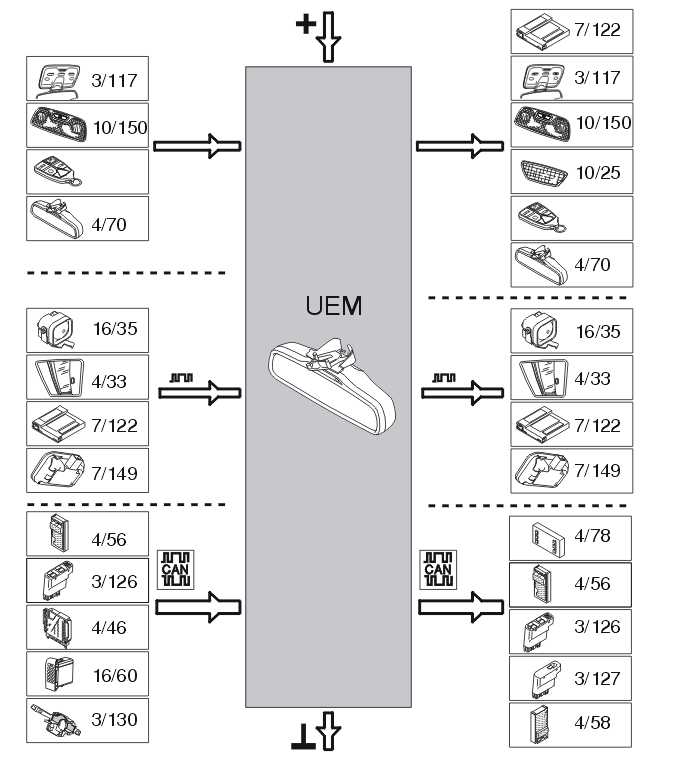

В приведенной ниже таблице показаны входные и выходные сигналы на верхний электронный модуль и от него. Типы сигналов подразделяются на сигналы от подсоединенных напрямую компонентов, последовательную связь и связь контроллерной локальной сети. На приведенной ниже иллюстрации показана эта же информация и номера Volvo.
| ### Входные сигналы | ### Выходные сигналы |
|---|---|
| Подсоединенные напрямую: | Подсоединенные напрямую: (электропитание, если не указано иначе) |
| Сигнал управления, лампы для чтения (x 4) | Датчик движения (дополнительное оборудование) |
| Дистанционное управление (данные) | Лампы для чтения (x 4) |
| Дистанционное управление (частота) | Освещение в потолке |
| Дистанционное управление (сила сигнала) | Освещение багажного отсека |
| Фотодатчик, зеркало заднего вида (x 2) | Сигнал электропитания EXT.X |
| Приемник дистанционного управления | |
| Противоослепительная защита зеркала заднего вида (дополнительное оборудование) | |
| Диоды в зеркале заднего вида | |
| Через последовательную связь: | Через последовательную связь: |
| Сирена (дополнительное оборудование) | Сирена (дополнительное оборудование) |
| Люк в крыше (дополнительное оборудование) | Люк в крыше (дополнительное оборудование) |
| Датчик движения (дополнительное оборудование) | Датчик движения (дополнительное оборудование) |
| Датчик дождя (дополнительное оборудование) | Датчик дождя (дополнительное оборудование) |
| Через связь контроллерной локальной сети: | Через связь контроллерной локальной сети: |
| Центральный электронный модуль | Вспомогательный электронный модуль (дополнительное оборудование) |
| Модуль двери водителя | Центральный электронный модуль |
| Модуль управления двигателя | Модуль двери водителя |
| Модуль автомобильного телефона (дополнительное оборудование) | Модуль двери пассажира |
| Модуль рулевого колеса | Модуль автомобильного телефона (дополнительное оборудование) |
| Задний электронный модуль |
