Общее описание системы (1999, 2000)

Применимость

Модуль управления

Задачей модуля сиденья с электроприводом является управление следующими функциями:

• Передвижение сиденья
• Запоминание положений памяти (только положения сиденья).

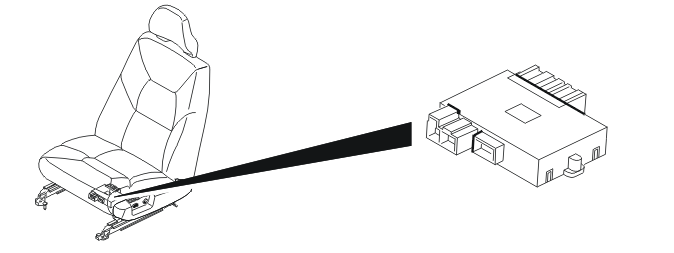

Модуль управления находится под сиденьем на стороне водителя. Сиденье необходимо снять, чтобы заменить модуль управления.Модуль сиденья с электроприводом напрямую подсоединен к компонентам и к другим модулям управления посредством связи через контроллерную локальную сеть.Модуль управления проверяет активирование, а также входные и выходные сигналы при помощи встроенной диагностической системы. Код неисправности регистрируется в определенных случаях, если модуль управления обнаруживает неисправность.Коды неисправности регистрируются в памяти модуля управления. Данные могут быть считаны при помощи инструмента диагностики.Простым способом проверить, подается ли электропитание на модуль (4/52) сиденья с электроприводом и заземлен ли он, является передвижение сиденья.Если напряжение ниже 8,5 В или выше 16,0 В, модуль сиденья с электроприводом не будет работать. Если напряжение увеличивается до 9,0 В или падает до 15,5 В, модуль управления заработает снова.Чтобы получить информацию, также см. Характеристики сигналов.

Сигналы

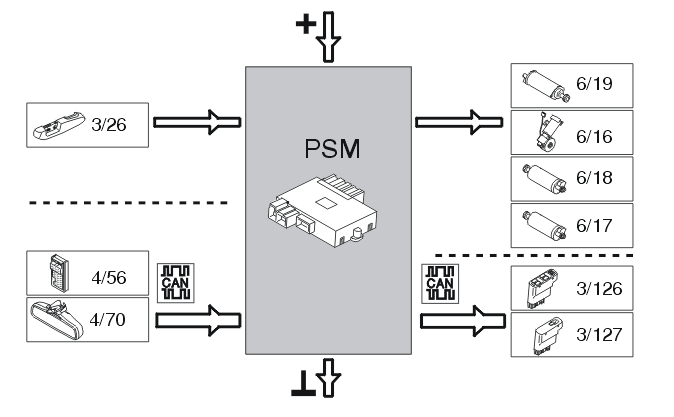

В приведенной ниже таблице показаны входные и выходные сигналы на модуль сиденья с электроприводом (4/52) и от него. Типы сигналов подразделяются на сигналы от подсоединенных напрямую компонентов, последовательную связь и связь контроллерной локальной сети. На приведенной ниже иллюстрации показана эта же информация с номерами Volvo.
