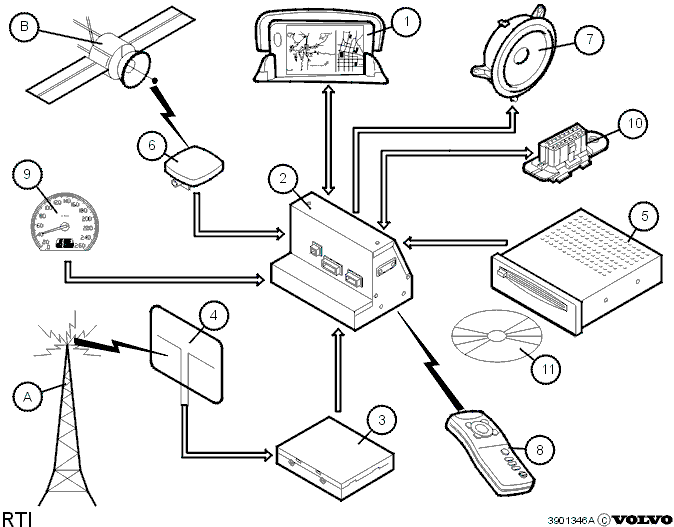

Общее описание системы (1997, 1998)

Применимость

1. Дисплей
2. Модуль управления/система навигации
3. Приемник RDS/TMC (приемник FM/MPX, Япония)
4. Антена
5. Проигрыватель дисков CD-ROM
6. Антенна системы GPS
7. Громкоговорители
8. Дистанционное управление
9. Спидометр
10. Разъем передачи данных (DLC)
11. Диск CD-ROM

• А Центр дорожной информации
• В Спутник системы GPS

Модуль управления

Модуль управление вычисляет, в числе прочего,
положение автомобиля и маршрут к месту назначения, а
также расшифровывает дорожную информацию. На
основании этой информации модуль управления
выводит на дисплей необходимые значения/функции. Если
был выбран режим передачи сообщений голосом, модуль
управления также передает сигналы в громкоговоритель.Модуль управления также имеет объемную
вибрационную гиросистему, которая передает сигналы о
движении автомобиля. Эта информация, а также информация
от спидометра используется для определения
положения автомобиля, если, по какой-то причине, система GPS
не работает (например, при проезде сквозь туннели и т.д.)

Дисплей

Дисплей представляет собой цветной экран LCD (дисплей на
жидких кристаллах), размером 5 дюймов, установленный на
приборной панели.В зависимости от выбранной функции, на дисплей
выводится такая информация, как выбранные маршруты,
карты местности, текущее положение и подробная
информация о перекрестках.

Антена

Дополнительная антена автомобиля используется для
сообщений системы RDS/TMC. Она получает информацию от
центров дорожной информации и передет ее на приемник RDS/TMC
(в Японии - FM/MPX).

Приемник RDS/TMC

Приемник RDS/TMC принимает сигналы от антены, усиливает их и
передает в модуль управления. Приемник сам подыскивает
нужную частоту для приема дорожной информации.В японском варианте системы RTI, где используется
система VICS, имеется приемник FM/MPX, а не RDS/TMC.

Проигрыватель дисков CD-ROM

Проигрыватель дисков CD-ROM считывает информацию с дисков
CD ROM и передает ее в модуль управления.

Антенна системы GPS

Антена GPS принимает сигналы от спутников GPS, усиливает их и
передает в модуль управления. Модуль управления
вычисляет положение автомобиля с помощью информации,
полученой со спутников.Положение автомобиля вычисляется с точностью до 100
метров или точнее.

Громкоговоритель

Если выбрана система передачи сообщений голосом,
используется громкоговоритель на передней двери со
стороны водителя. Водитель затем получает устные
указания (например, где сделать поворот).

Дистанционное управление

Выбор всех режимов и положений осуществляется с
помощью дистанционного управления. Для облегчения
управления, на экран выводятся различные меню.

Спидометр

Спидометр передает сигналы о скорости автомобиля и
пройденном расстоянии в модуль управления.Эта информация используется в качестве параметра
для определения положения автомобиля.

Диск CD-ROM

Вся дорожная информация, карты и часть навигационной
программы хранится на дисках CD ROM.

Центр дорожной информации

Дорожная информация передается центрами дорожной
информации в диапазоне FM. Эта информация может
содержать данные о заторах на дороге, дорожных работах,
авариях и т.д.Эта информация обрабатывается модулем управления и
передается на дисплей и/или громкоговоритеь.

Спутники GPS

Спутники GPS передают сигналы в микроволновом диапазоне.
Эти сигналы принимаются антеной GPS, усиливаются и
передаются в модуль управления. Положение автомобиля
вычисляется с помощью этих
сигналов.В общей сложности на орбиту Земли выведен 21 спутник GPS.
Для точного вычисления положения автомобиля, антена GPS
должна принять сигналы по крайней мере от трех
спутников. RTI может принимать
сигналы самое большее от 8 спутников.

Корректировка в определении положения автомобиля

Когда RTI используется первый раз после того, как модуль
управления был долго отсоединен или после установки
нового модуля управления, нахождение и определение
положения спутников и вычисление
нового положения автомобиля может занимать до 15 минут.В таких случаях очень важно, чтобы автомобиль
постоял на открытом воздухе примерно 15 минут с
включенной системой RTI, с тем чтобы новое положение
автомобиля было определено до того, как
автомобиль передан владельцу.После установки нового модуля управления, он вначале
показывает, что автомобиль находится в Японии, где
изготавливаются модули управления, поскольку это
местонахождение занесено в память
модуля управления. Примерно через 15 минут модуль
управления покажет правильное положение
автомобиля.
