Общее (1996, 1997)

Применимость

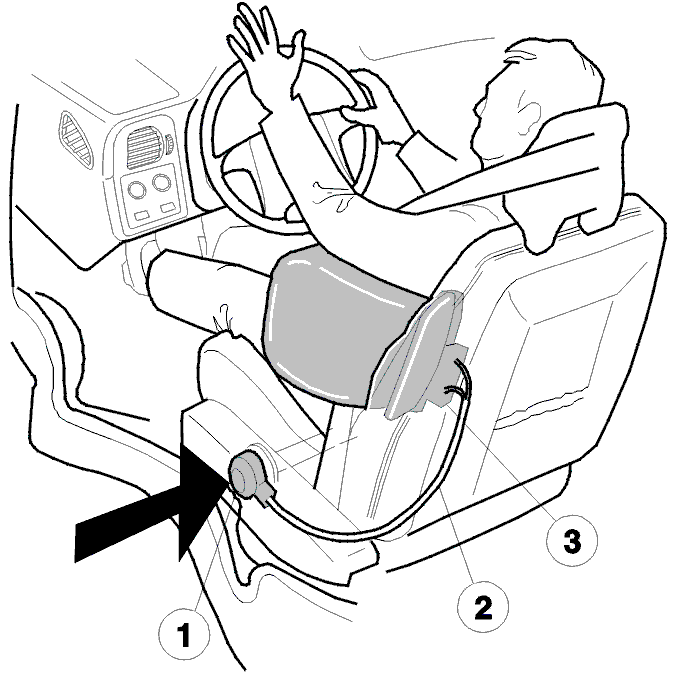

Подушка SIPS представляет собой отдельную систему, встроенную в оба передних сидения. Две подушки SIPS не взаимосвязаны. В случае столкновения подушка SIPS приводится в действие только на стороне, на которой произошло столкновение. Блок датчика (1) представляет собой пиротехнический датчик удара, который приводится в действие, только если он испытал воздействие удара, вследствие которого деформированная дверь ударяет по датчику со скоростью приблизительно 2 м/с (6.6 футов/сек.). Это соответствует скорости столкновения приблизительно 10 м/ч. Система калибрована с целью предотвращения излишней активации, как-то активация вследствие удара в дверь или легкого удара неподвижным объектом.В случае бокового столкновения нажимная пластина деформирует алюминиевую крышку (5), нажимая на штырь зажигания (7) и выпуская заряд зажигания (9). Заряд зажигания создает импульс, который передается через цепь зажигания (2) в виде ударной волны. Когда ударная волна достигает модуля подушки (3), она зажигает заряд порошка в газогенераторе (12).Выпущенный газ продувается через трубку камеры зажигания (13) в подушку (11). Первый газогенератор приводится в действие сразу, а второй - спустя приблизительно 3 мс. Цель этой задержки - поддержание давления и объема наполненной подушки в течение адекватного периода времени.Во время наполнения подушка разламывает крышку модуля подушки, разрывает шов обивки сидения и выступает с тем, чтобы иметь возможность наполниться до своего полного объема. Подушка наполняется по направлению к дверной панели для защиты грудной клетки пассажира во время столкновения. В подушке имеется вентиляция через отверстие, благодаря которой возможно сдувание подушки, достаточно медленное для того, чтобы она продолжала тормозить движение водителя/пассажира.Диагностическая система или сигнальная лампочка, подсоединенная к подушке SIPS, отсутствуют.

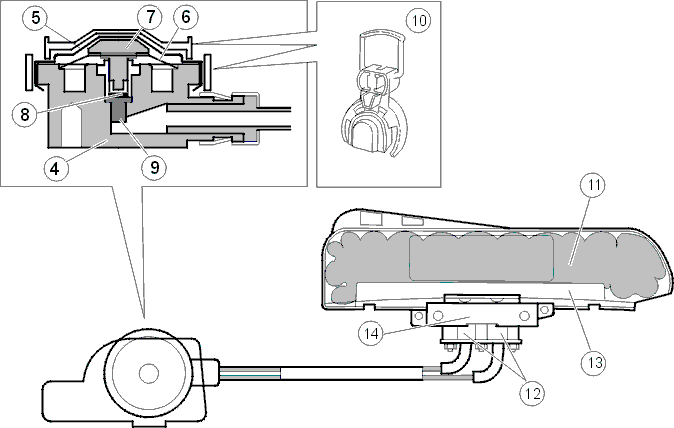

Элементы блока датчика

• 1. Корпус датчика
• 1. Алюминиевая крышка
• 1. Пружинная шайба
• 1. Штырь зажигания
• 1. Компрессионная шайба
• 1. Заряд зажигания
• 1. Устройство безопасности транспортировки

Элементы модуля подушки

• 1. Подушка
• 1. Газогенераторы
• 1. Камера зажигания
• 1. Держатель
