Оборудование телефонной системы громкоговорения, замена (2000, 2001)

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие микрофона, зеркало заднего вида

Снимите:

• оба солнцезащитных козырька. См.Солнцезащитный козырек, замена
• модуль крыши
• разъем (2) в верхней части внутренней обивки крыши.

Снимите:

• крышку на задней части зеркала
• пружину.

Вытяните микрофон.

Установка микрофона, зеркало заднего вида

Установите:

• микрофон
• пружину
• крышку
• разъем (2)
• кабель микрофона.

Примечание: Убедитесь, что кабель микрофона не зажат. Опасные места (1) отмечены на иллюстрации.

Примечание: Надежно прикрепите кабель микрофона лентой.

Вплоть до 34-й недели 2001 г. включительно микрофон телефонной системы громкоговорения подсоединен к модулю телефона (PHM) через разъем в левой стойке А и разъем в крыше.Начиная с 35-й недели 2001 г. включительно микрофон телефонной системы громкоговорения подсоединен к модулю телефона (PHM) через разъем в правой стойке А.

Установите:

• модуль крыши
• солнцезащитные козырьки.

Снятие микрофона, подголовник

Примечание: Начиная с 2005 модельного года включительно микрофон в подголовнике устанавливаться не будет.

Снимите:

• подголовник и обивку. См.Обивка, подголовник, переднее сиденье, замена
• ленту на разъеме.

Отсоедините разъем.

Установка микрофона, подголовник

Установите:

• разъем
• ленту на разъеме
• подголовник и обивку. См.Обивка, подголовник, переднее сиденье, замена.

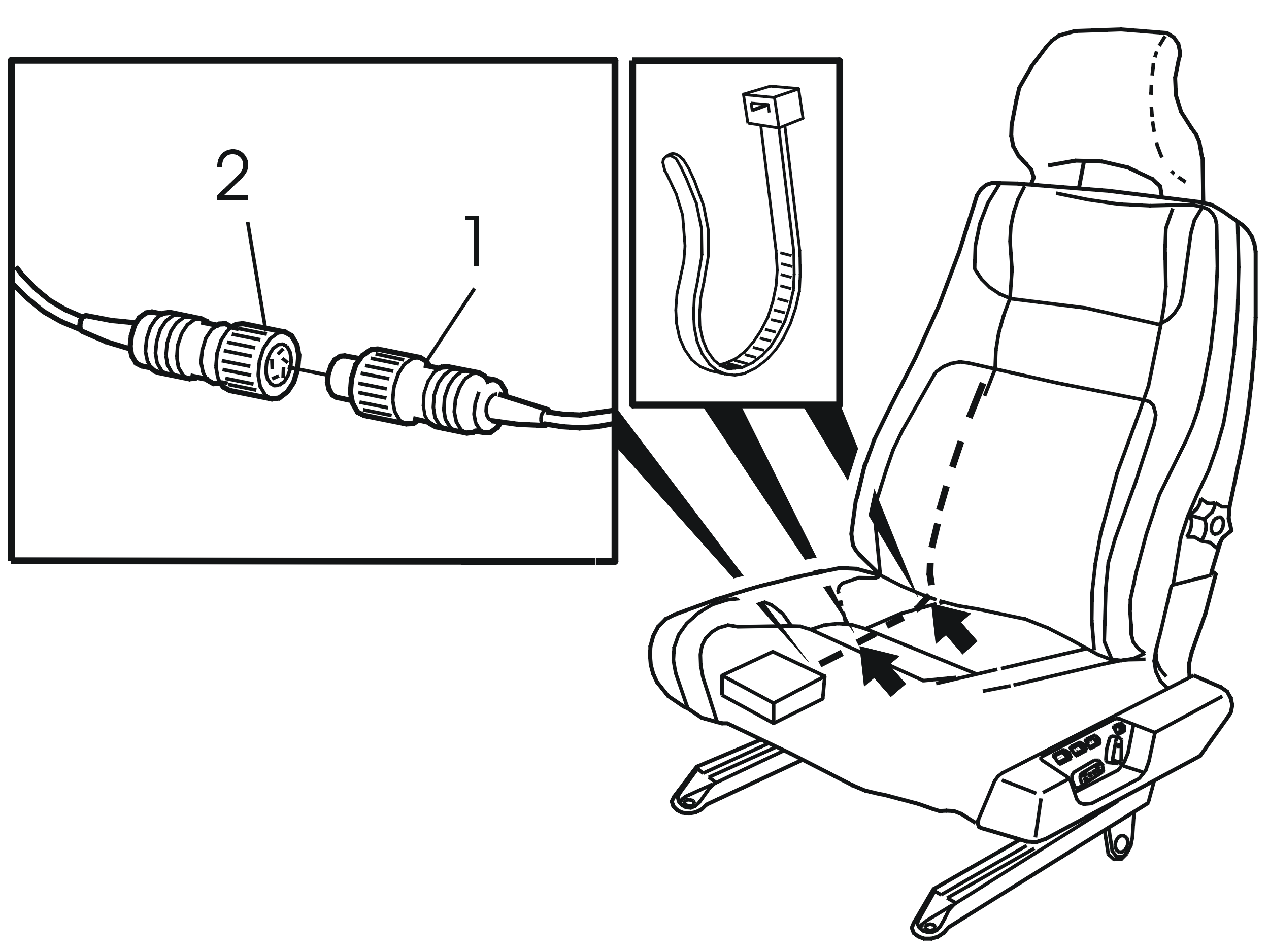

Подготовка к замене громкоговорителя, подголовник

Снимите:

• сиденье из автомобиля. См.Установка и снятие передних сидений для сидений с ручным приводом. См.Установка и снятие сидений для сидений с электроприводом
• ленточные хомуты жгута проводов на раме сиденья
• разъем
• обивку спинки сиденья. См.Обивка, спинка сиденья, замена (-2004) или Обивка, спинка сиденья, замена (2005-)
• обивку подголовника. См.Обивка, подголовник, переднее сиденье, замена.

Снятие громкоговорителя, подголовник

Снимите:

• ленту, удерживающую жгут проводов
• громкоговоритель.

Подсказка: Громкоговоритель закреплен при помощи амортизационной ленты на магните, или же при помощи приклеенного кожуха громкоговорителя.

Установка громкоговорителя, подголовник

Установите громкоговоритель с кожухом громкоговорителя в вырез в пенорезине. Используйте горячий клей.

Примечание: Убедитесь, что кабель громкоговорителя не зажат.

Примечание: Обеспечьте, чтобы клей не проливался на диффузор громкоговорителя.

Прикрепите лентой жгут проводов.

Перенастройка

Установите обивку подголовника. См.Обивка, подголовник, переднее сиденье, замена.Проденьте жгут проводов сквозь отверстие для подголовника в обивке спинки сиденья.Расположите обивку на спинке сиденья и установите подголовник.Прикрепите лентой жгут проводов к основанию спинки сиденья, сделанному из пеноматериала.

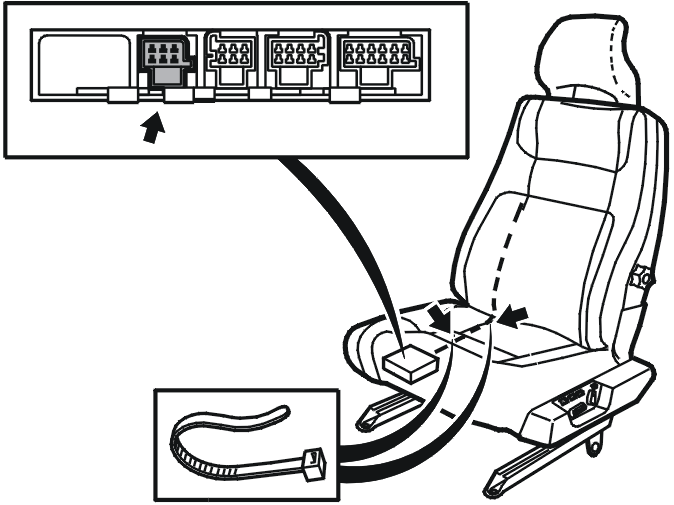

Установите:

• обивку спинки сиденья. См.Обивка, спинка сиденья, замена (-2004) или Обивка, спинка сиденья, замена (2005-)
• ленточные хомуты жгута проводов на раме сиденья
• разъем.
