Оборудование для обеспечения безопасности (1)

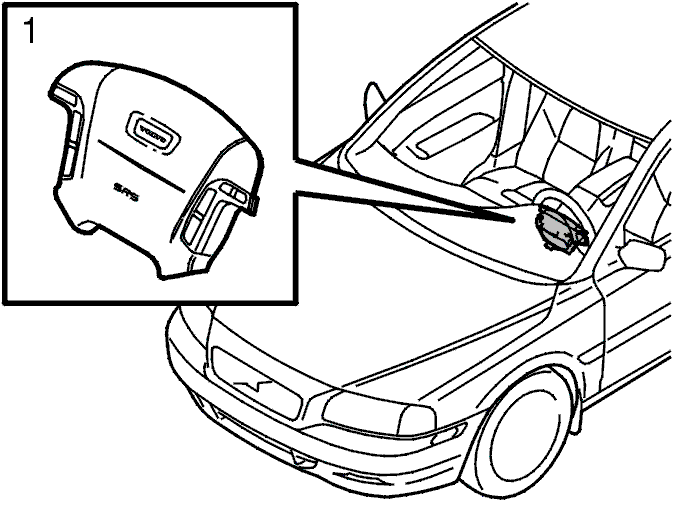

1. Модуль рулевого колеса

Модуль рулевого колеса отпирается в два этапа.При работе с рулевым колесом, валом рулевого колеса или рулевым механизмом, определенные операции должны выполняться согласно методике работы с модулем рулевого колеса.

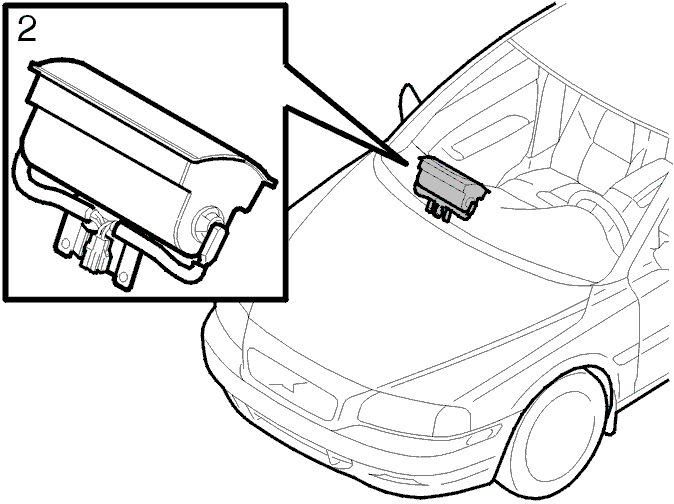

2. Модуль пассажира

Модуль надувной подушки безопаности пассажира отпирается в два этапа.

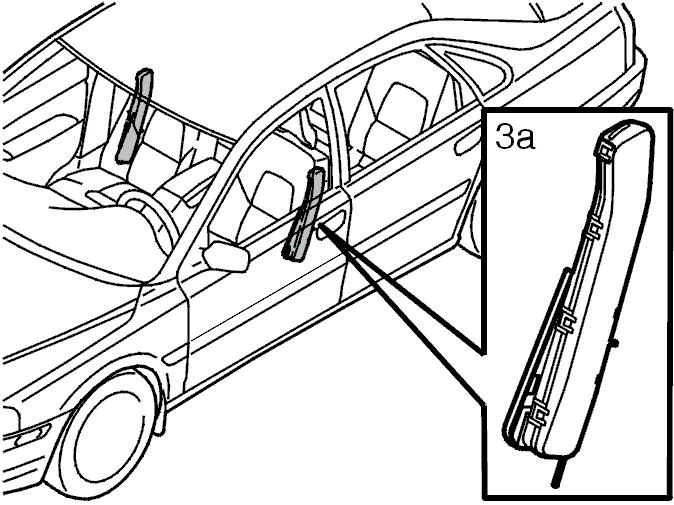

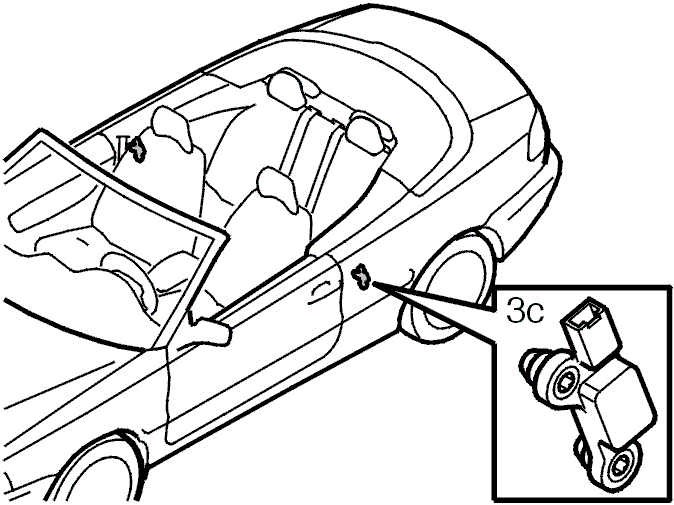

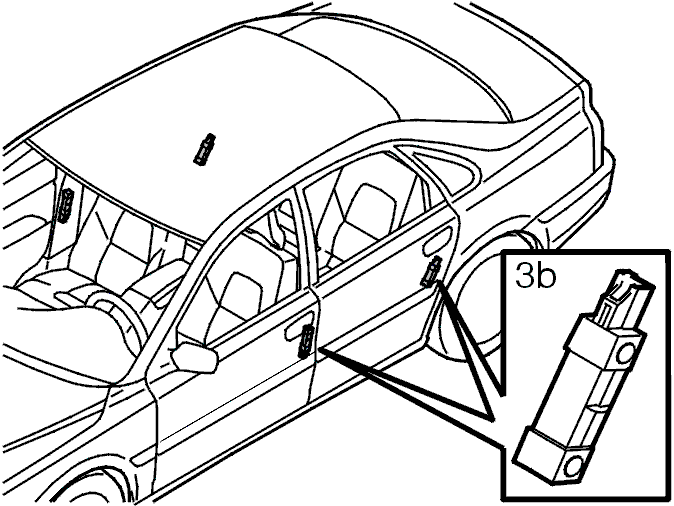

3a - c модуль SIPS (Система защиты при боковом ударе)

3a. В обоих передних сиденьях есть боковые надувные подушки безопасности.3b. Датчики расположены в стойках В и С.3c. Датчики расположены в стойках В.

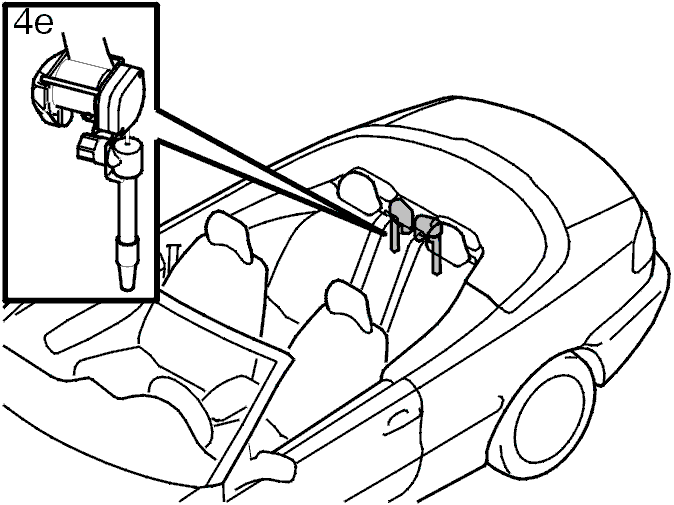

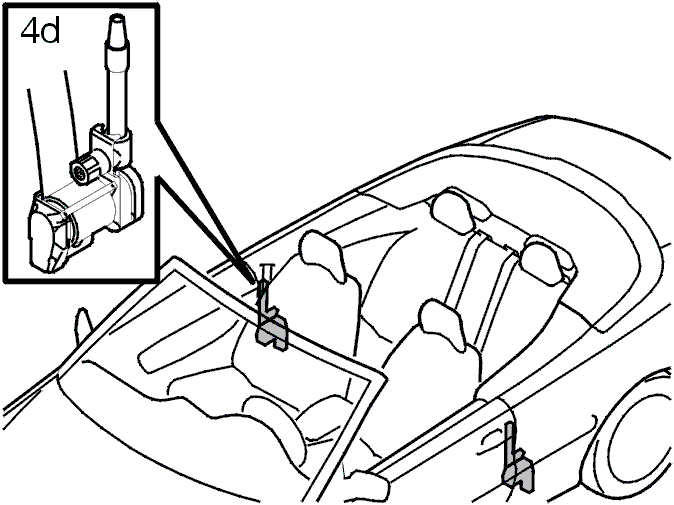

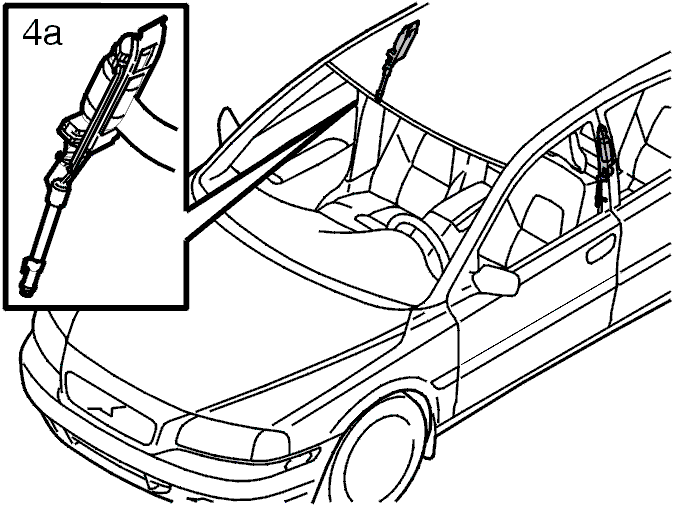

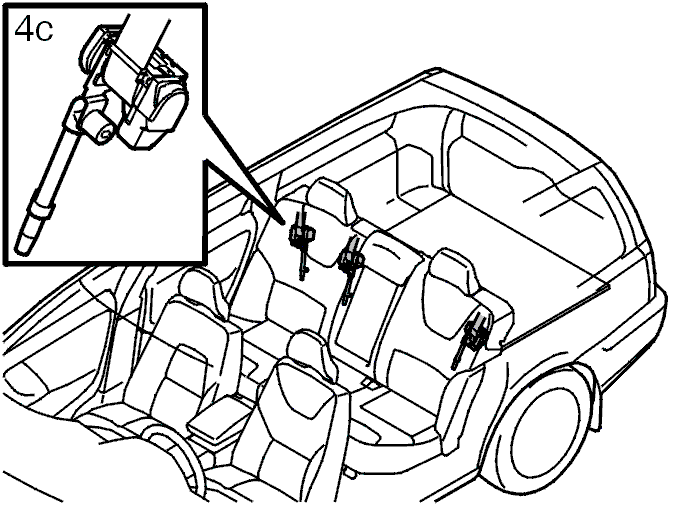

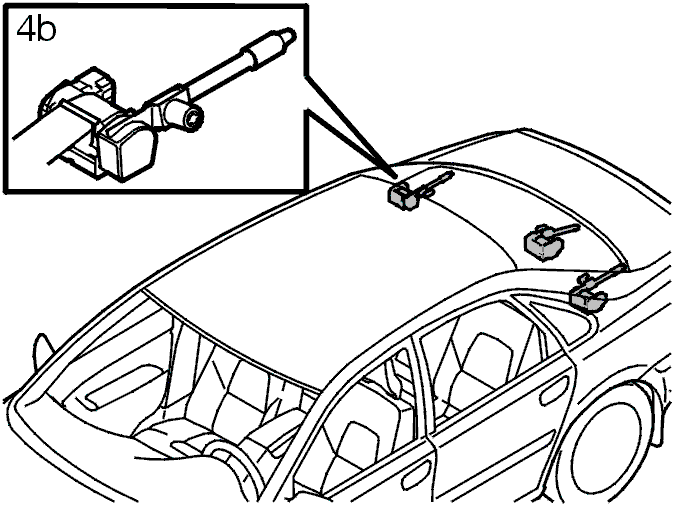

4a - e Ремни безопасности и натяжные устройства ремней безопасности

Примечание: В следующих моделях имеются пиротехнические натяжные устройства ремней безопасности:

850 1994 -

S/V 70 Перед

S/V 40 Перед

Все ремни безопасности оборудованы пиротехническими натяжными устройствами ремней безопасности.

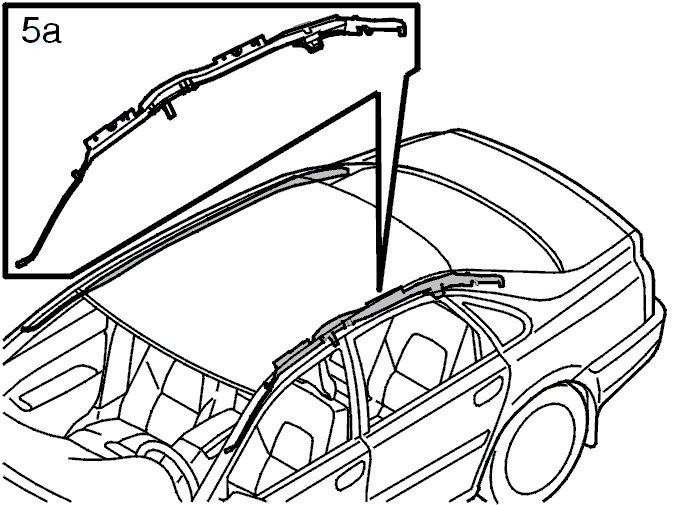

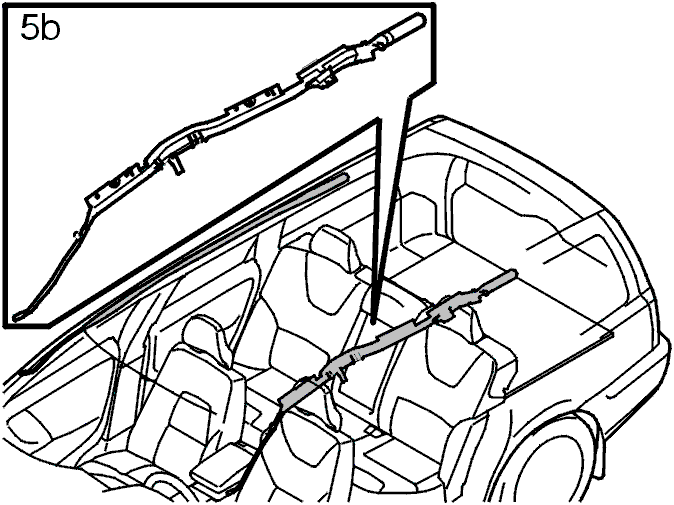

5a. IC, Надувной занавес

Занавес состоит из двух надувных защитных занавесов, расположенных по краям крыши с каждой стороны автомобиля.Занавес защищает верхнюю внутреннюю часть автомобиля от стойки А до стойки С.

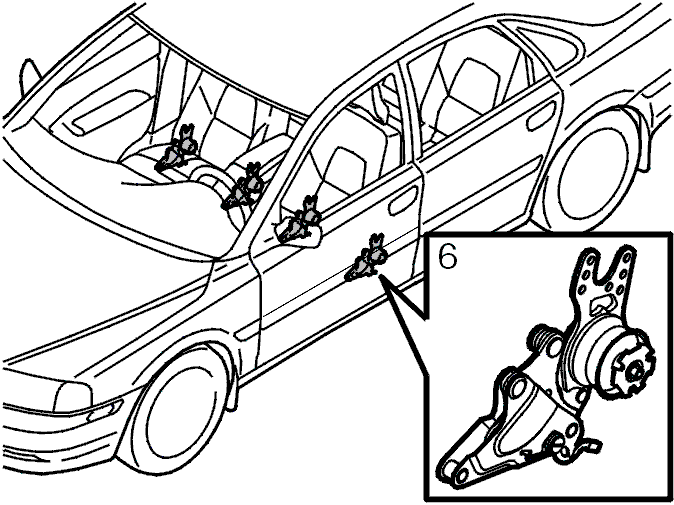

6. WHIPS (система защиты при ударе сзади)

Применимо ко всем моделям автомобиля с 1999- включительно
Передние сиденья имеют функцию WHIPS. Назначением WHIPS является снижение риска получения травм при ударе автомобиля сзади.Система является полностью механической и встроена в сиденья.

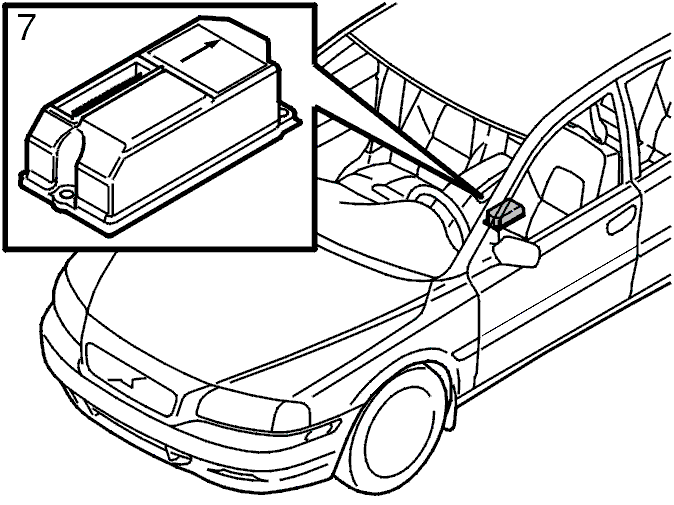

7. Модуль управления SRS

Примечание: Никогда не устанавливайте автомобильные принадлежности на или возле модуля управления SRS.

Модуль управления SRS расположен между стояночным тормозом и рычагом переключения передач в центральной консоли.

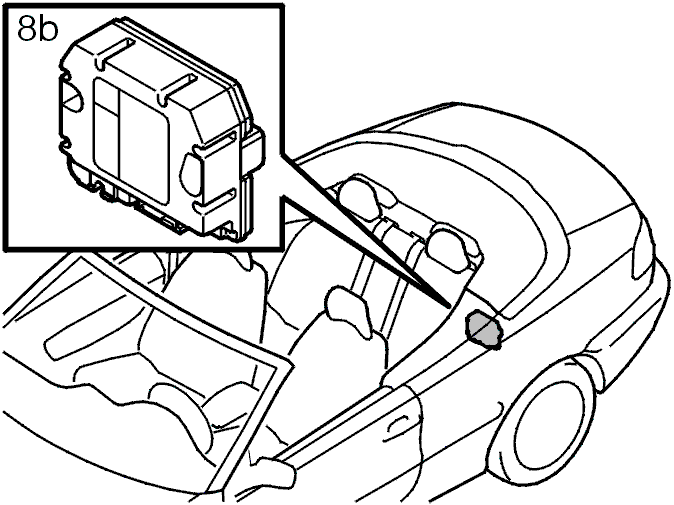

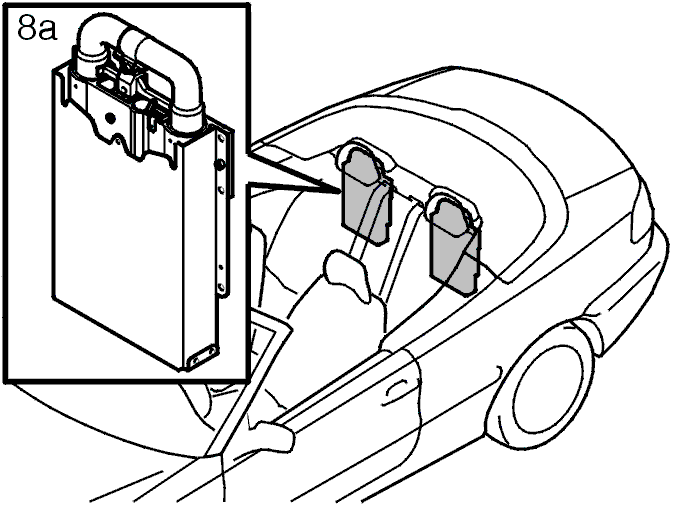

8a - b Модуль ROPS (Система защиты при опрокидывании)

ROPS является механической системой безопасности, при срабатывании которой автоматически выдвигаются два стержня защиты при опрокидывании автомобиля. Они расположены за задними подголовниками.

Кабели

Проводка SRS оранжевая. При работе с проводкой SRS, будьте особенно осторожны, чтобы не повредить следующие участки:

• звукоизоляционные панели
• бардачок
• приборную панель
• крышки рулевой колонки
• выключатель зажигания
• отделочные панели порога
• стойки А, В и С
• крышу
• вещевую полку.

Датчики

Датчики столкновения системы SRS (4+1) расположены в стойках В, стойках С и в модуле управления SRS.Датчики столкновения контролируют систему SRS.

Примечание: Никогда не устанавливайте автомобильные принадлежности на датчики или возле них.

Разъем передачи данных (DLC)

Разъем передачи данных (DLC) в салоне.Дополнительную информацию о расположении смотрите в VIDA.

Наклейки

Наклейки безопасности должны всегда находиться в автомобиле в соответствующих местах.Смотрите информацию в VIDA.
