Оборудование для автомобильного телефона

Антена

4-дверный кузов
Снимите:

• зеркало заднего вида согласно Зеркало заднего вида, замена
• обивку потолка автомобиля согласно Внутренняя обивка крыши, замена
• проводку в обивке потолка автомобиля
• вещевую полку согласно Полка для вещей
• разъем с блока автомобильного телефона.

Установите:
В обратном порядке.

5-дверный кузов
Снимите:

• зеркало заднего вида согласно Зеркало заднего вида, замена
• обивку потолка автомобиля согласно Внутренняя обивка крыши, замена
• проводку в обивке потолка автомобиля
• разъем с блока автомобильного телефона.

Установите:
В обратном порядке.

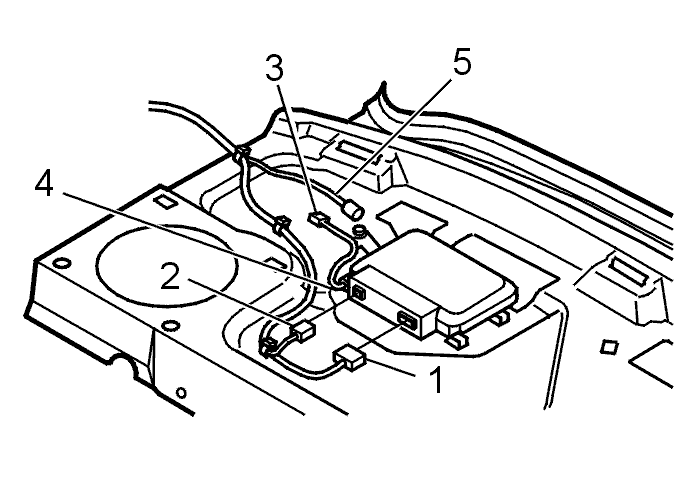

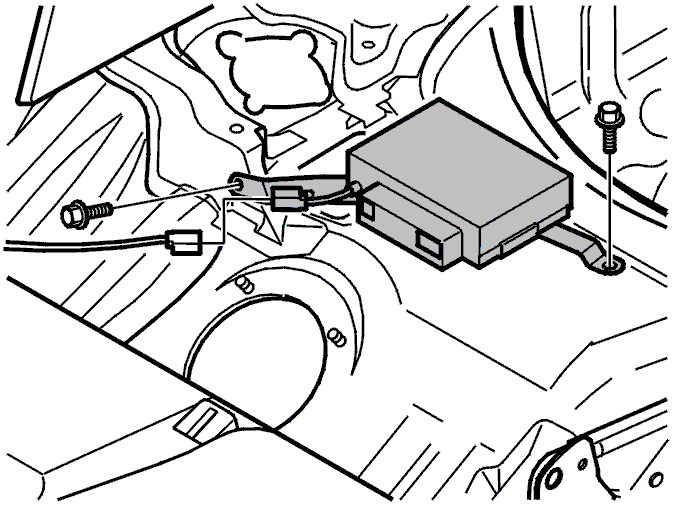

Блок автомобильного телефона

• три разъема

• один стопорный зажим.

• блок.

Установите:
В обратном порядке.

• три разъема

• один стопорный зажим.

• блок.

Установите:
В обратном порядке.

4-дверный кузов
Снимите:

• подушку заднего сиденья согласно Подушка
• боковую подушку согласно Боковая подушка
• вещевую полку согласно Полка для вещей.

5-дверный кузов
Снимите:

• подушку заднего сиденья согласно Подушка
• боковую подушку согласно Боковая подушка.

Микрофон телефонной системы громкоговорения

Снимите крышку на задней части зеркала заднего вида.Вытяните микрофон

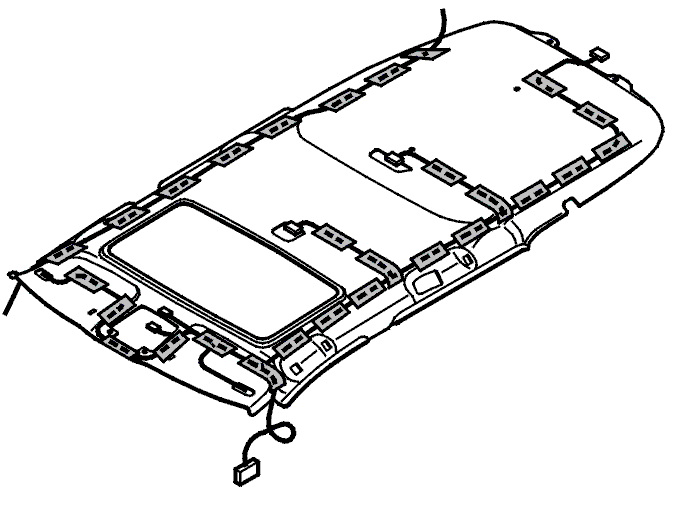

Примечание: С помощью липкой ленты прикрепите проводку к верхней стороне обивки потолка автомобиля.

Снимите крышку на задней части зеркала заднего вида.Вытяните микрофон

Примечание: С помощью липкой ленты прикрепите проводку к верхней стороне обивки потолка автомобиля.

4-дверный кузов
Снимите:

• обивку потолка автомобиля согласно Внутренняя обивка крыши, замена
• вещевую полку согласно Полка для вещей
• разъем на блоке автомобильного телефона.

Установите:
В обратном порядке

5-дверный кузов
Снимите:

• обивку потолка автомобиля согласно Внутренняя обивка крыши, замена
• разъем на блоке автомобильного телефона.

Установите:
В обратном порядке

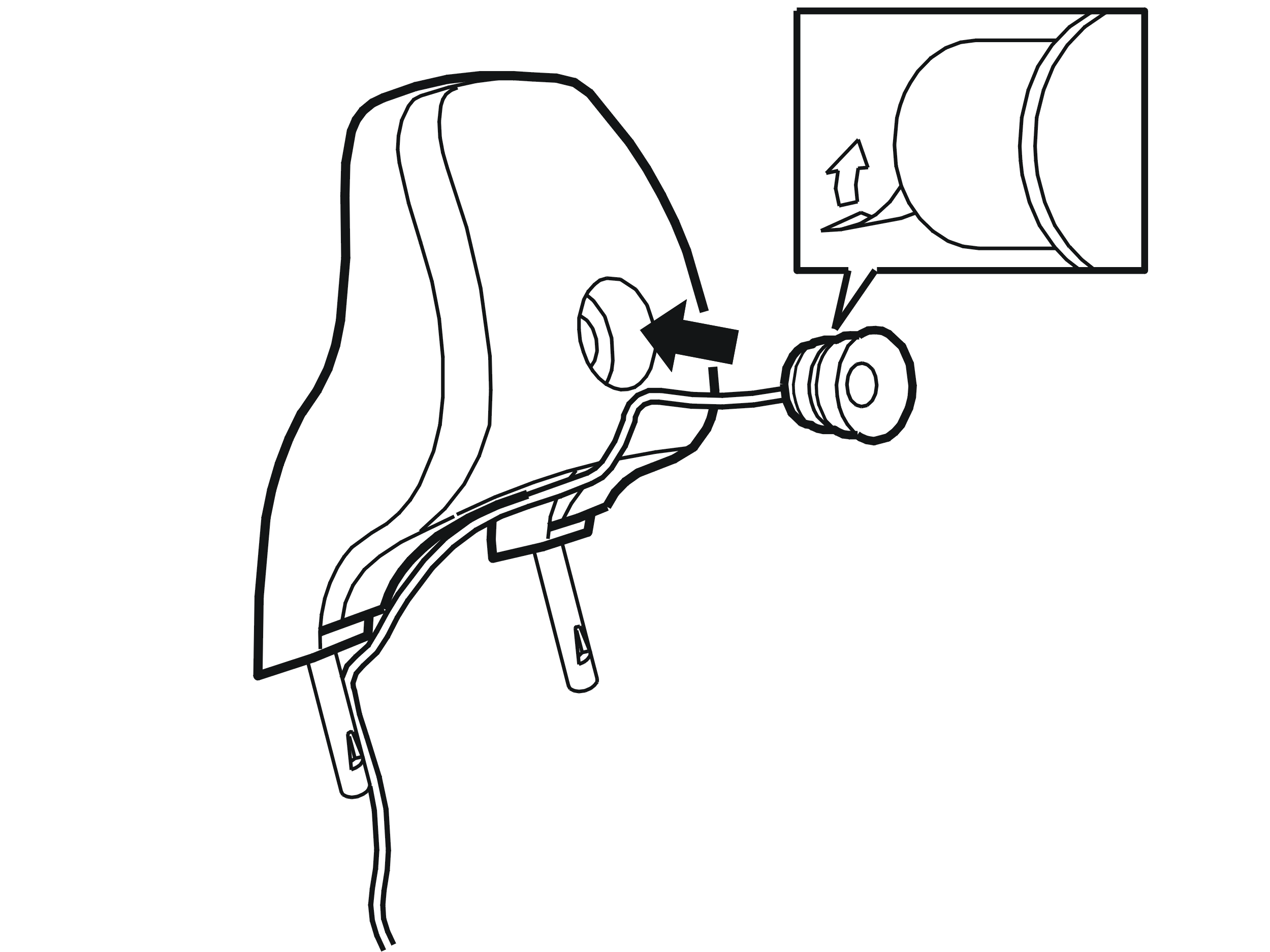

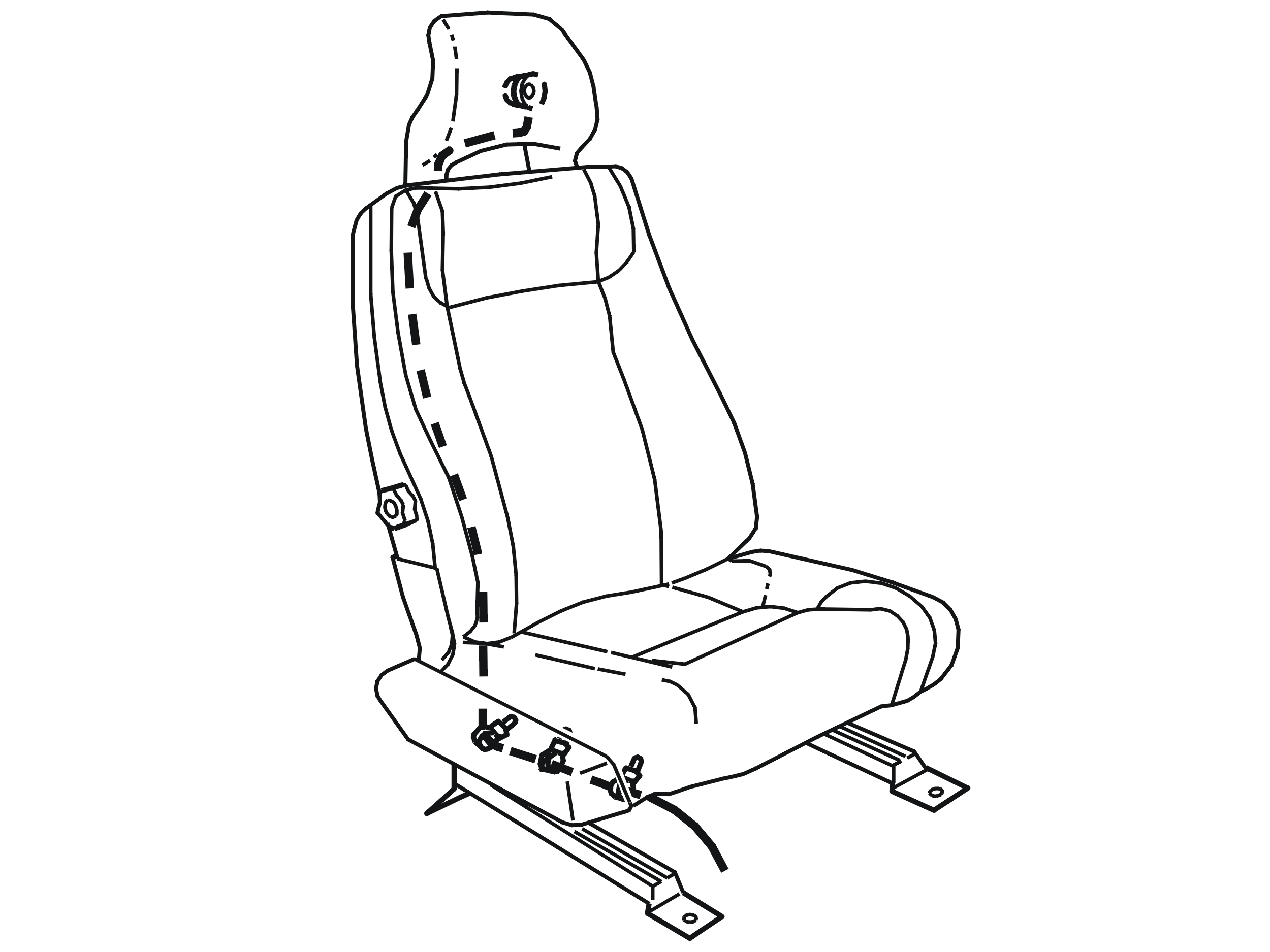

Громкоговорители телефонной системы громкоговорения

• ленточные хомуты под сиденьем
• разъем.

• громкоговоритель.

Снимите:

• сиденье из автомобиля. См. Установка и снятие передних сидений для сидений с ручным приводом. См. Установка и снятие сидений для сидений с электроприводом
• подголовник согласно Подголовник переднего сиденья Подголовник переднего сиденья Подголовник переднего сиденья Подголовник переднего сиденья
• обивку спинки сиденья согласно Обивка, спинка сиденья, замена

Установите:
В обратном порядке.

Держатель телефонной трубки

По поводу телефонной трубки см. Компоненты центральной консоли.
