Оболочка, задний бампер, замена (1)

Подготовительные работы

Снимите бампер. См. VIDA.

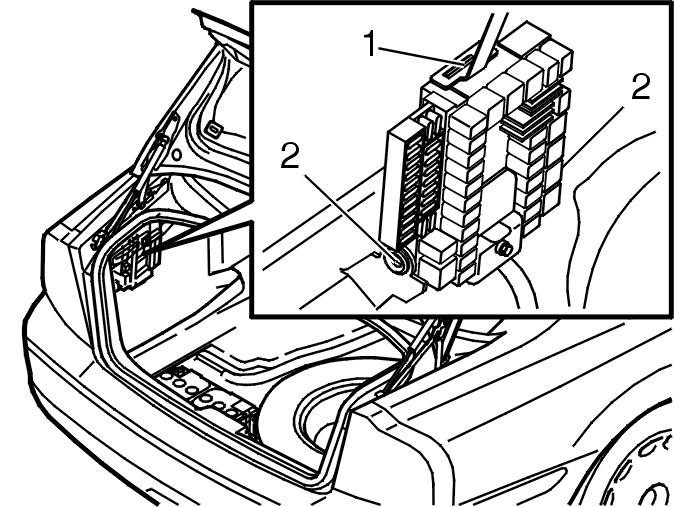

Снимите блок дорожной информации (RTI)/проигрыватель компакт-дисков, если применимо.Выньте задний электрический блок. Начните, нажав вверх на защелку (1).Отведите наружу электрический блок и отсоедините его от креплений кузова (2).Сдвиньте электрический блок в сторону, так чтобы он освободился от креплений кузова.Разблокируйте зажим держателя жгута проводов.

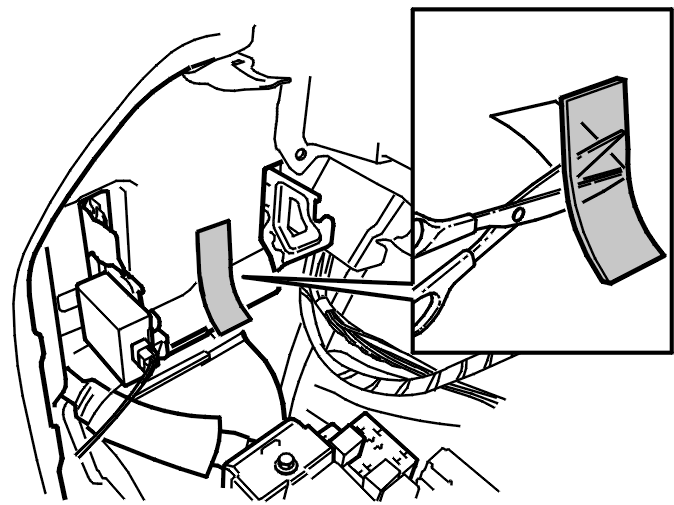

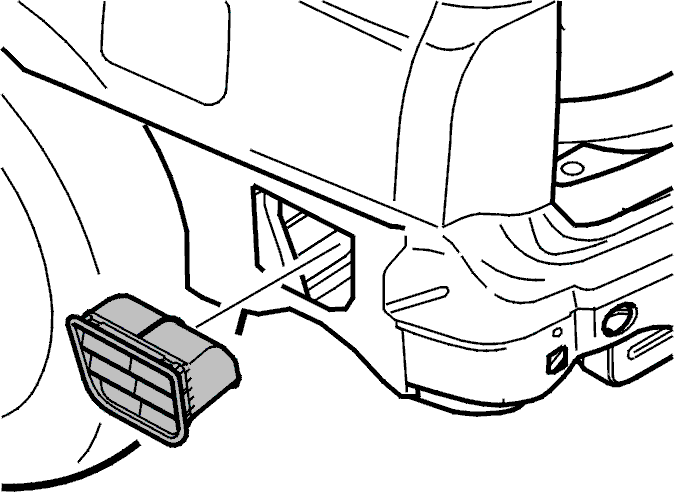

Снимите звукоизоляцию.Очистите поверхности вокруг отверстия для удаления воздуха.

Модифицирование шаблона

Примечание: На иллюстрации показаны прилагающиеся шаблоны в уменьшенном масштабе.

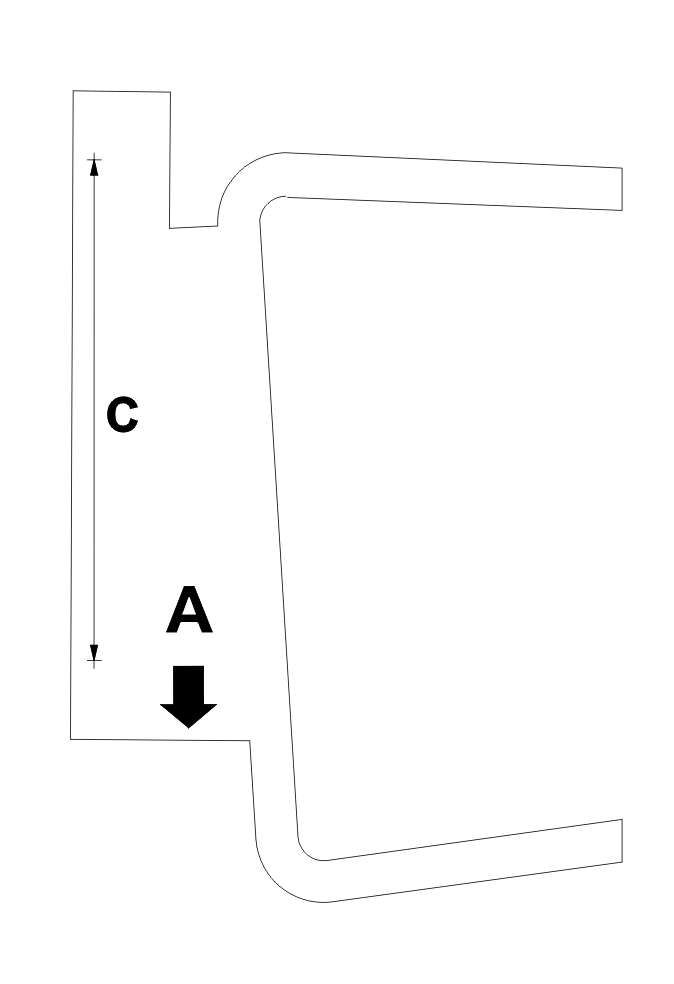

Левая сторона. Стрелка направлена вперед (A).Убедитесь, что размер (С) равен 134 мм.Вырежьте шаблоны А и В на прилагающихся страницах.

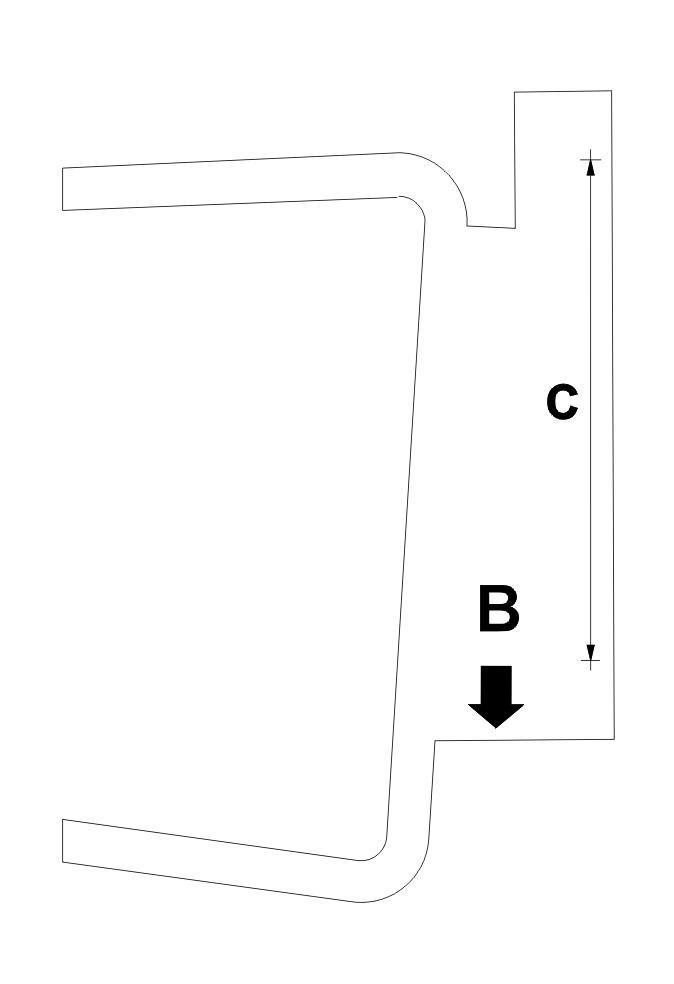

Правая сторона. Стрелка направлена вперед (В).Убедитесь, что размер (С) равен 134 мм.

Проделывание отверстий

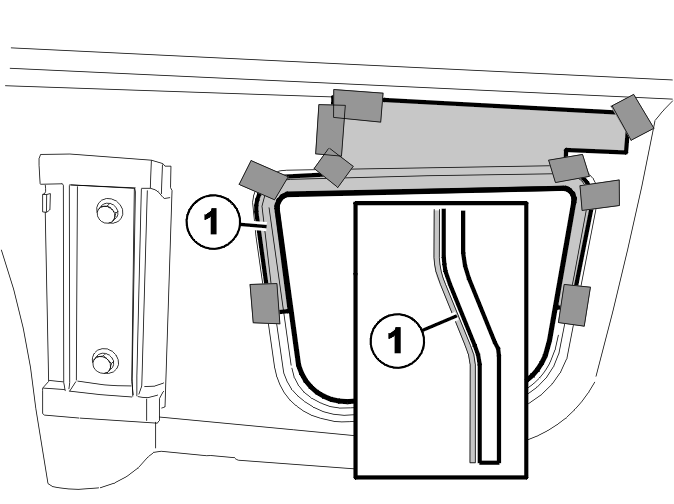

Прикрепите лентой на место шаблон для проделывания отверстий, совместив его с отверстием для удаления воздуха. При прикреплении лентой убедитесь, что шаблон следует профилю панели (1).

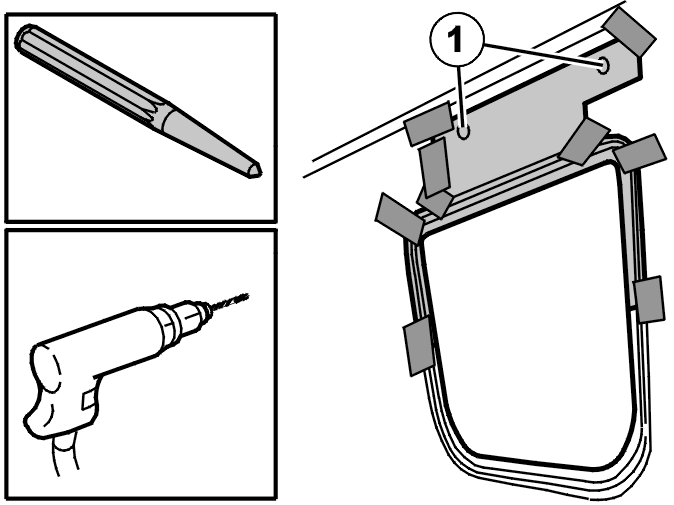

Отметьте отверстия при помощи кернера.

Примечание: Убедитесь, что жгут проводов был отодвинут от участка, расположенного позади.

Произведите предварительное сверление сверлом диаметром3 мм.Завершите сверление сверлом диаметром7 мм.

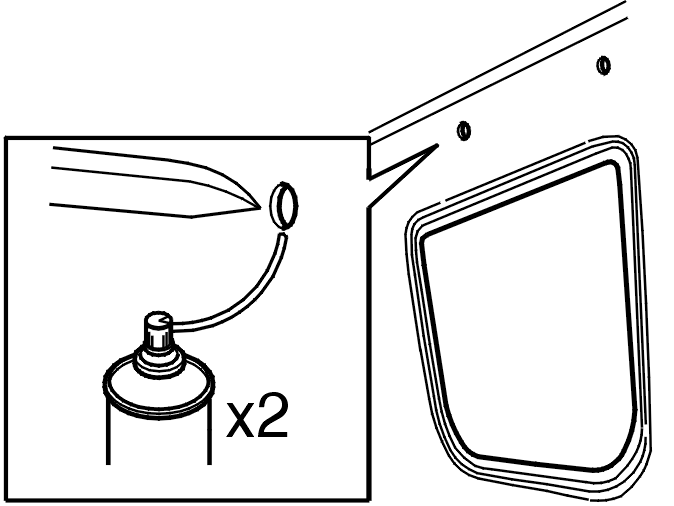

Зашлифуйте острые края.Осторожно зачистите наждачной бумагой внутреннюю и наружную сторону.Произведите антикоррозийную защиту внутренней и наружной стороны отверстия при помощи антикоррозийного состава низкой вязкости.

Установка кронштейнов

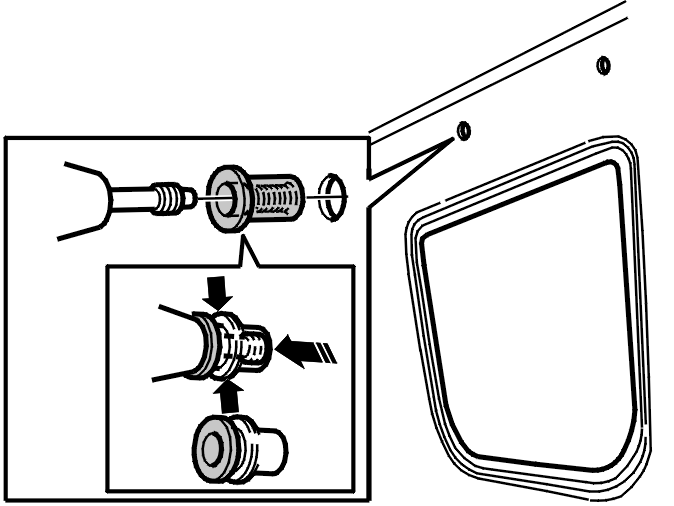

Установите заклепочные гайки M5 (по 2 на каждую сторону).

Примечание: Установите винты M5 в заклепочные гайки. Нанесите антикоррозийный состав высокой вязкости на винты.

Примечание: Выверните винты M5.

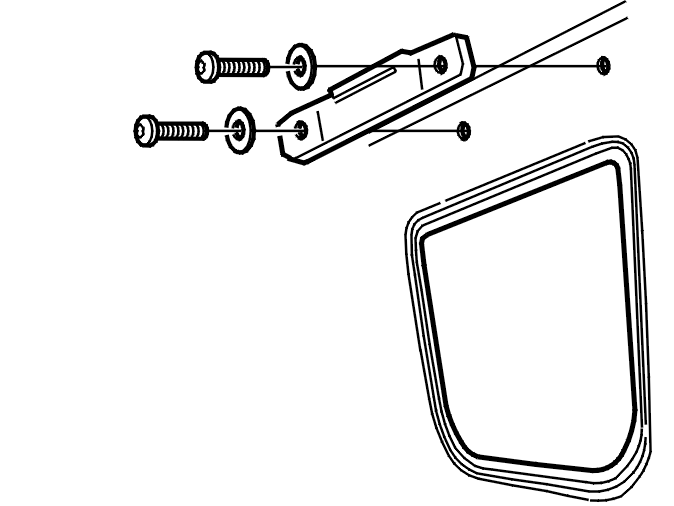

Установите кронштейны при помощи винтов и шайб из комплекта.

Затяните винт. Затяните до5 Н·м.Установите защиту для соединений на заклепочной гайке, выступающей под электрическим блоком.

Завершение

Установите:

• звукоизоляцию
• электрический блок
• зажим держателя жгута проводов
• блок дорожной информации (RTI)/проигрыватель компакт-дисков (если применимо).

Установите бампер. См. VIDA.
