Обогреватель заднего/переднего стекол

Применимость

Обогреватель заднего/переднего стекол

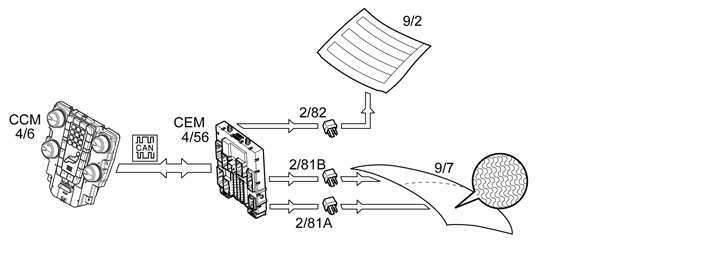

Обогрев заднего окна (9/2) и обогрев переднего окна (9/7) активируются нажатием выключателя на модуле системы управления микроклиматом (ССМ) (4/6). Модуль системы управления микроклиматом (ССМ) передает данные по контроллерной локальной сети на центральный электронный модуль (СЕМ) (4/56).Центральный электронный модуль (CEM) проверяет выполнение условий включения обогрева. Если эти условия выполняются и водитель активирует выключатель электрообогрева заднего стекла, центральный электронный модуль (CEM) активирует реле (2/82), которое расположено на задней панели реле, и через него подается напряжение для обогрева. Если условия выполняются и водитель активирует выключатель электрообогрева переднего стекла, центральный электронный модуль (CEM) активирует реле (2/81), через которое подается напряжение для обогрева ветрового стекла.Автоматическая активация обогрева заднего стекла (9/2) и обогрева переднего стекла (9/7) может задаваться в настройках микроклимата в меню для модуля управления информационно-развлекательной системы (ICM) (3/281). Обогрев заднего стекла включается при запуске двигателя при наружной температуре менее +7°C.При активации автоматического обогрева стекол в настройках микроклимата модуль управления информационно-развлекательной системы (ICM) посылает сигнал на центральный электронный модуль (CEM) о том, что автоматический обогрев включен. Центральный электронный модуль (CEM) сохраняет значение и посылает сигнал о том, что автоматический обогрев активирован, далее на модуль управления информационно-развлекательной системы (ICM), и это ведет к тому, что модуль управления информационно-развлекательной системы (ICM) ставит крестик перед этим вариантом в настройках микроклимата.Центральный электронный модуль (CEM) также передает по CAN-шине на модуль системы управления микроклиматом (CCM) запрос включить светодиод в выключателе.Когда функция отключается либо вследствие нажатия на выключатель в модуле системы управления микроклиматом (CCM), либо вследствие того, что автоматический обогрев выключает эту функцию, светодиод выключателя в модуле системы управления микроклиматом (CCM) должен погаснуть.
