Обогреватель охлаждающей жидкости двигателя, расположение компонента (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация
в иллюстрациях всегда правильная.

Стояночные обогреватели 912-B и 912-D

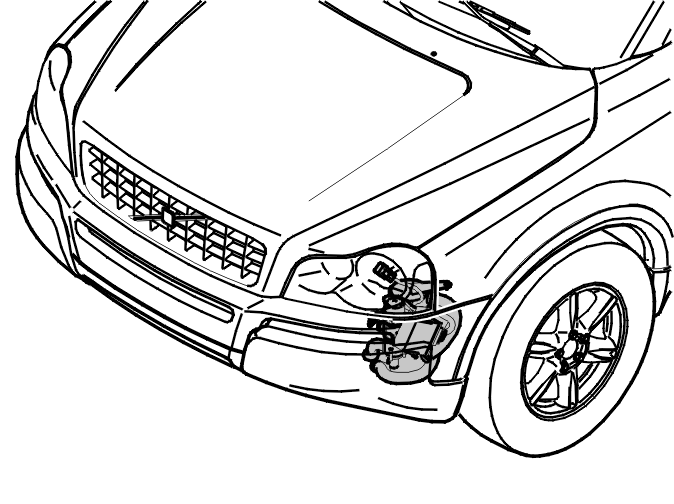

Расположение в автомобиле:
Обогреватель охлаждающей жидкости двигателя расположен внутри переднего крыла, спереди надколесной дуги переднего левого колеса.

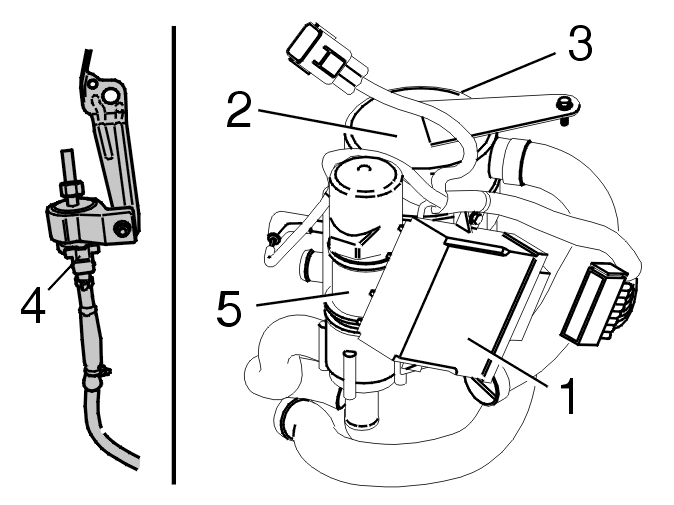

Компоненты:

1. Модуль управления
2. Кожух вентилятора
3. Теплообменник
4. Топливный насос (перед топливным баком)
5. Водяной насос.

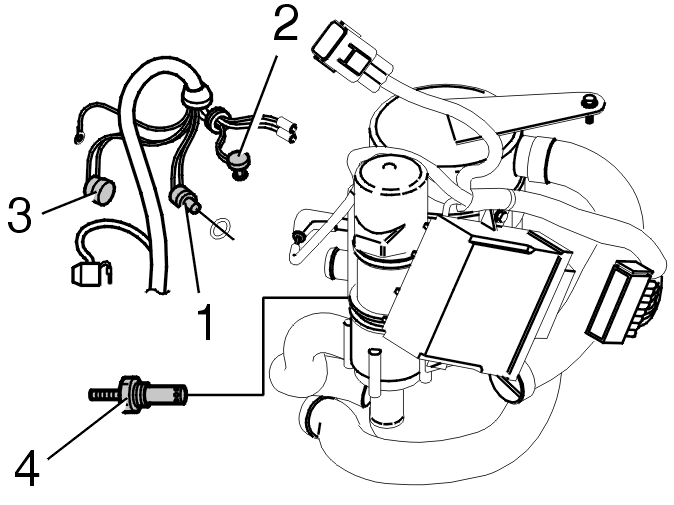

Компоненты на обогревателе:

1. Датчик температуры охлаждающей жидкости
2. Датчик пламени
3. Термостат защиты от перегрева
4. Свечи предпускового подогрева.
