Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | — | 1991–1998 |
| 940 SE | B230FT | 1991 |
| 960 | — | 1991–1997 |
| S90 | — | 1998 |
| V90 | — | 1998 |

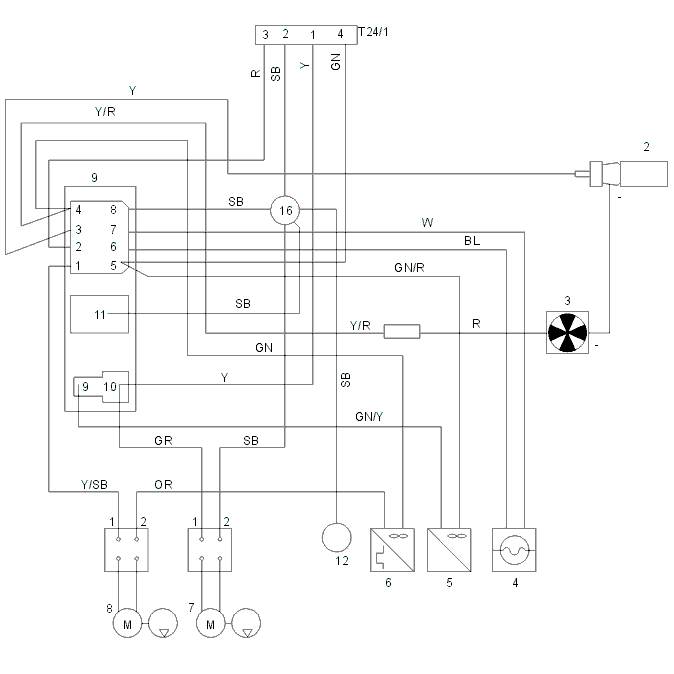

Схема проводки
- 2 Свеча накаливания
- 3 Двигатель вентилятора
- 4Датчик пламени
- 5 Рабочий термостат
- 6 Рабочий термостат
- 7 Водяной насос
- 8 Топливный насос
- 9 Управляющий блок
- 12 Соединитель заземления блока горелки
- 16 Точка соединения на кабеле
- Т24/1 Соединитель к обогревателю (серый, 4-штыревой)
