Обобщение тормозной системы

Применимость

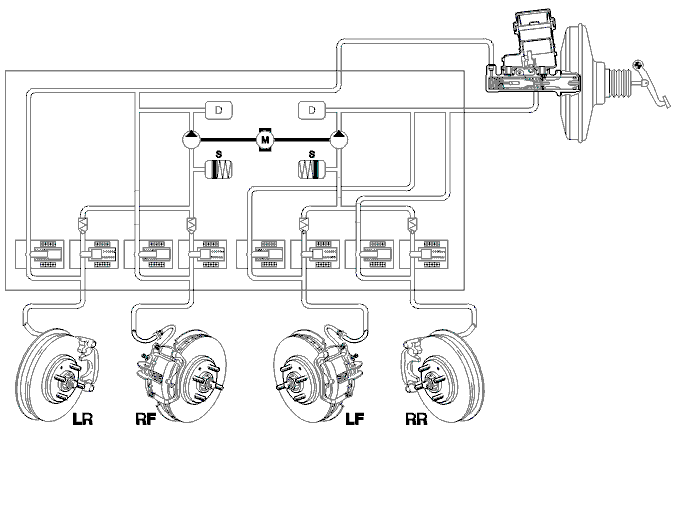

S40/V40 оснащен диагонально разделенной тормозной системой с дисковыми тормозами на всех 4 колесах.

• Первичная секция главного цилиндра обеспечивает слева спереди и справа сзади.
• Вторичная секция главного цилиндра обеспечивает справа спереди и слева сзади.

Bosch 5.3 ABS с EBD является стандартом на S40/V40.Поскольку от блока ABS назад к бачку тормозной жидкости нет обратного трубопровода, то это является замкнутой системой.Электронные и гидравлические части системы интегрированы в один блок. Тем не менее, техобслуживание на них может выполняться отдельно.Это очень компактная и надежная установка. Между двумя частями больше нет проводки. Весь блок смонтирован на правой стороне подкрыльника в двигательном отсеке, перед амортизационной стойкой.Вследствие диагонально разделенной системы гидравлический модулятор имеет выход на каждое колесо.Тормозная система ABS имеет обычный сдвоенный главный цилиндр с вакуумным тормозным приводом.Бачок тормозной жидкости смонтирован на главном цилиндре тормозной системы и содержит поплавок для индикации уровня жидкости. Предупреждение об уровне дается, если уровень жидкости меньше минимальной индикации.
