Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 1999–2003 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие панели задней боковой двери
Снимите панель задней боковой двери. См.: Панель, задняя боковая дверь, замена.Положите панель на чистую поверхность, предохраняя от повреждения.
Снятие
Снятие облицовки солнцезащитной шторки

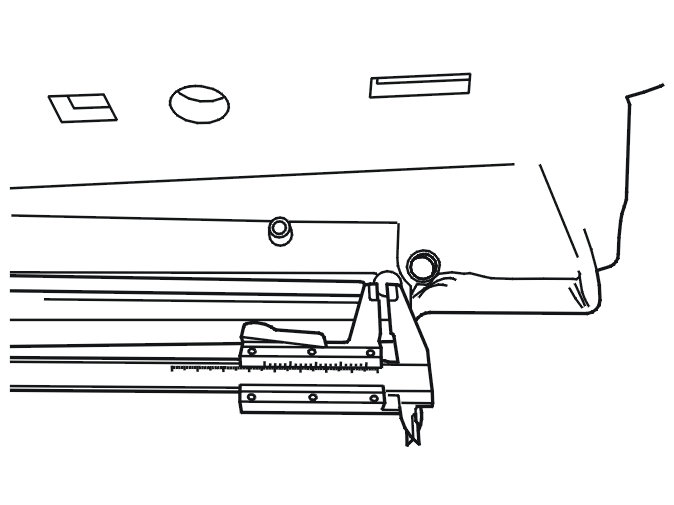

Измерением определите центр крепежного штифта. Используйте штангенциркуль (логарифмическую линейку), как показано на рисунке. С каждой стороны расположен крепежный штифт.Расстояние от края штифта до центра приблизительно равно 5 мм. Часто этот центр заметен.

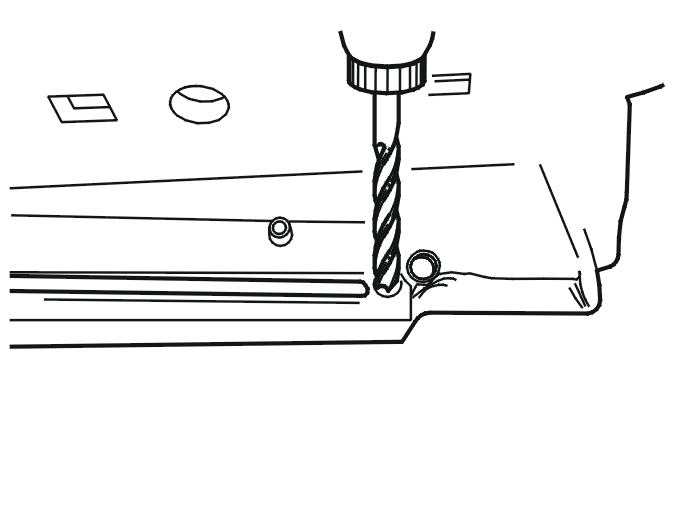

Аккуратно просверлите отверстие по центру штифта так, чтобы добраться от облицовки до пластмассы. Используйте сверло диаметром 4 мм.

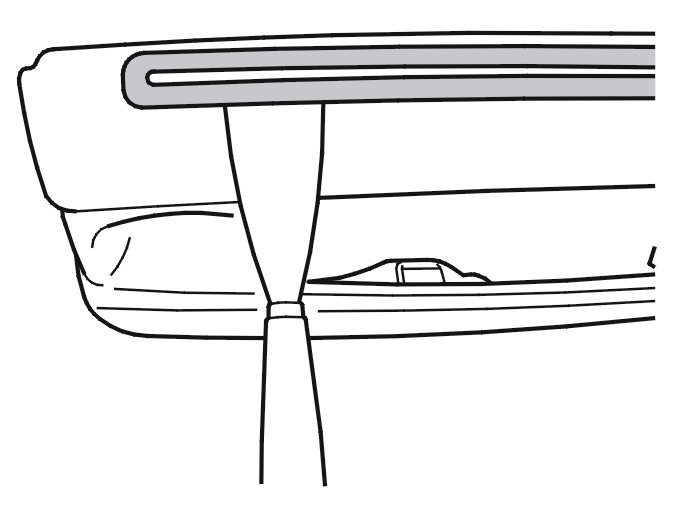

Аккуратно отсоедините облицовку от пластмассового молдинга (см. рисунок).

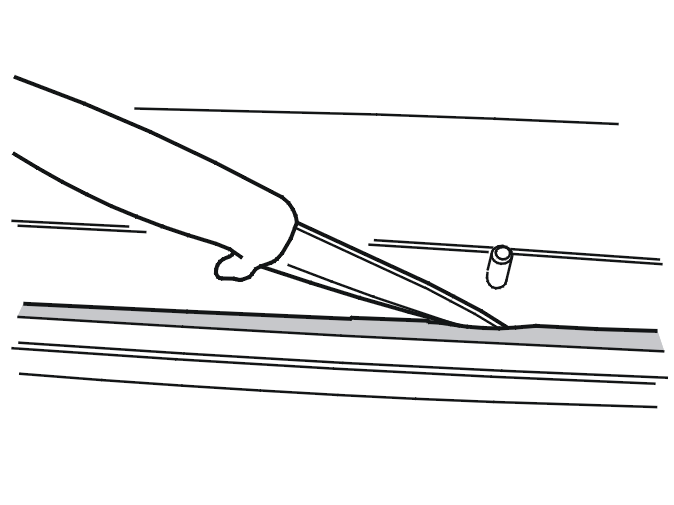

Затем отсоедините облицовку от панели двери при помощи шпателя и т.п. Вставьте шпатель под край облицовки. Отожмите шпатель вверх. Повторите эти операции на всей облицовке с обеих сторон, чтобы она освободилась и снялась.Удалите с дверных панелей все остатки клея. Стяните остатки клея рукой.
Установка
Установка облицовки солнцезащитной шторки

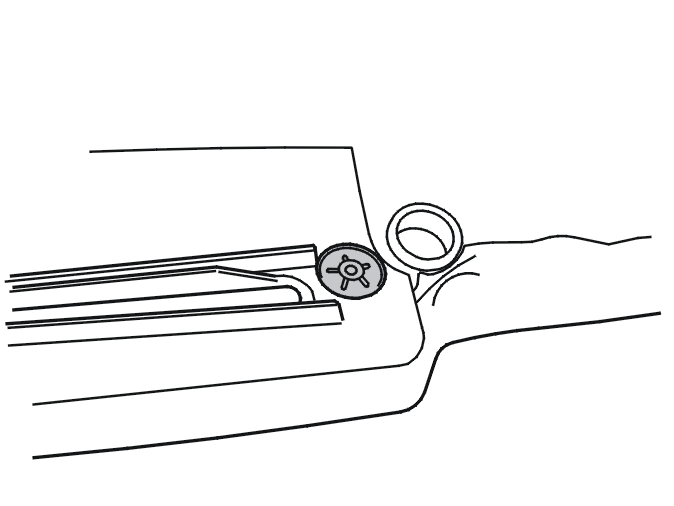

Снимите защитную пластиковую подложку с клейкого слоя. Убедитесь, что штифт входит в отверстие в пластмассовой панели, и что облицовка прилегает к ее внутреннему краю изнутри.Затем поставьте фиксаторы (номер детали 191 695, по одному на каждый штифт). Запрессуйте фиксаторы с помощью гаечного ключа.Убедитесь в надежности крепления облицовки в верхней части дверной панели.
Завершение
Установка панели задней боковой двери
Установите панель двери. См.: Панель, задняя боковая дверь, замена.
