Облицовка крыши (1997, 1998)

Облицовка крыши

Снимите:

• Аккуратно подденьте молдинг шпателем для уплотнителей.Начните сзади.

Установите:

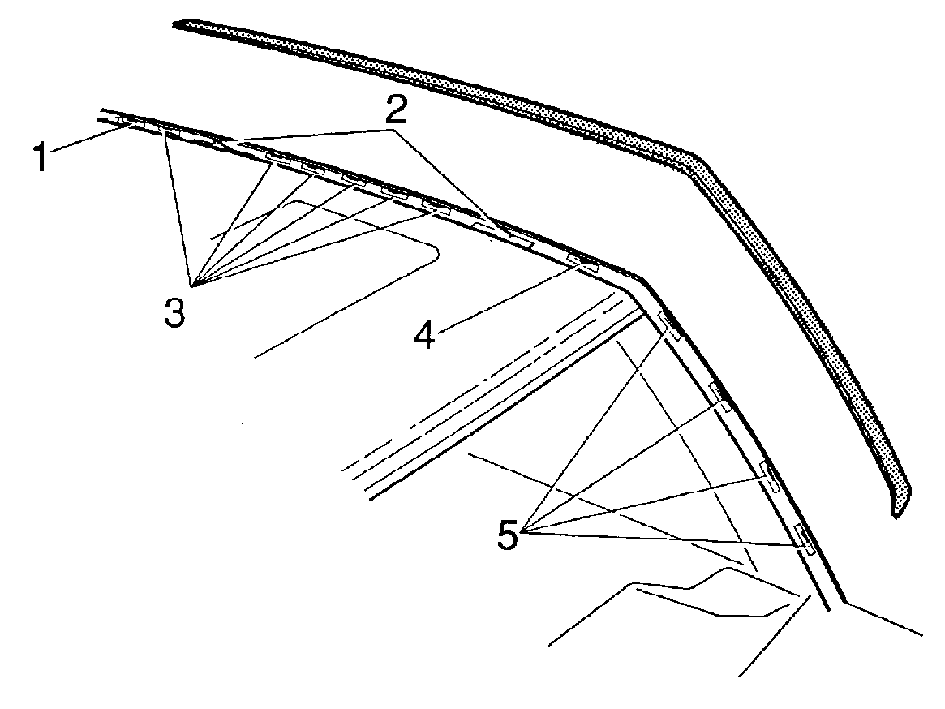

• Начните, прижав облицовку на свое место у направляющего держателя 4 (см. рисунок).

Осторожно: Прижимайте облицовку ладонью так, чтобы она не гнулась.

Затем вдавите облицовку в верхний фиксатор 5 на стойке А таким образом, чтобы облицовка правильно стала между крышей и ветровым стеклом.Прижимайте облицовку, двигаясь назад вдоль крыши и вниз на стойке А.

Примечание: Металлические фиксаторы необходимо немного сдвинуть, чтобы защелки не вошли в те же канавки держателей.

Держатели

Примечание: Держатели облицовки крыши окрашены в различные цвета в зависимости от назначения и расположения. При установке необходимо правильно располагать держатели согласно их цветам, см. ниже.

Номера держателей соответствуют указанным на рисунке выше.

• Держатель 1: левая сторона = красный, правая сторона = синий.
• Держатель 2: обе стороны = черный.
• Держатель 3: обе стороны = желтый.
• Держатель 4: левая сторона = серый, правая сторона = зеленый.
• Держатель 5: обе стороны = белый.

Снимите держатели, сдвигая в продольном направлении.Убедитесь, что защелки держателей стали на свое место на Т-образных шпильках.
