Обивка, подушка спинки сиденья (третий ряд), замена

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

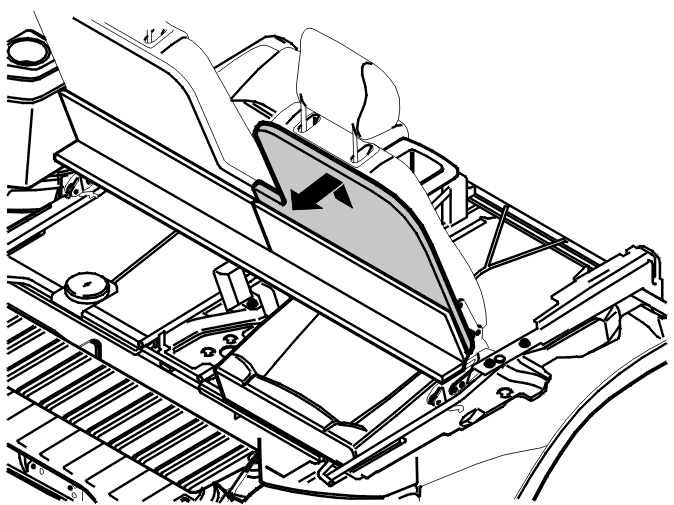

Наклоните вниз спинку сиденья.Отведите пол багажного отсека вверх.

Снятие обивки подушки спинки сиденья (третий ряд)

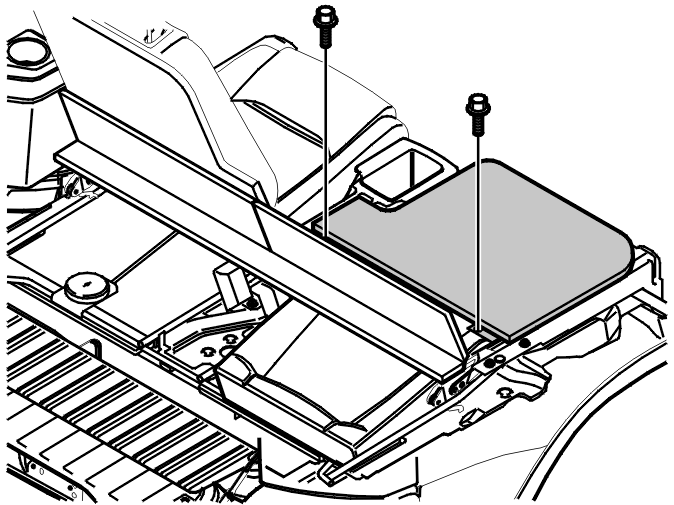

Выверните 2 винта.

Отогните вверх спинку сиденья.

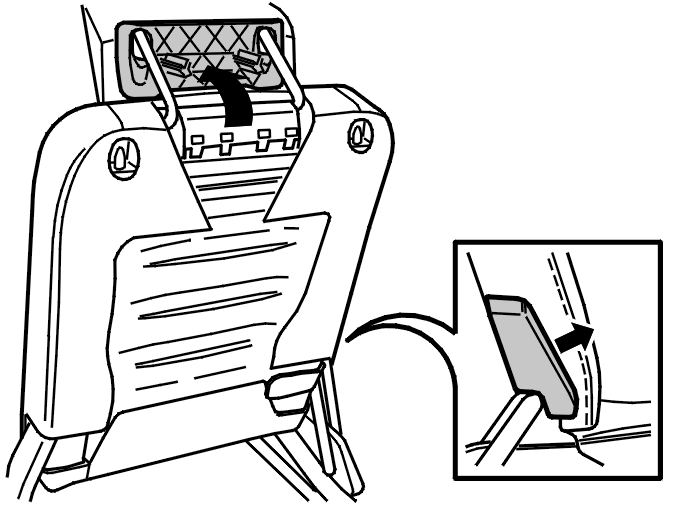

Снимите:

• спинку сиденья. Потяните вверх и наружу.

• боковой элемент на подголовнике
• боковой элемент сбоку спинки сиденья.

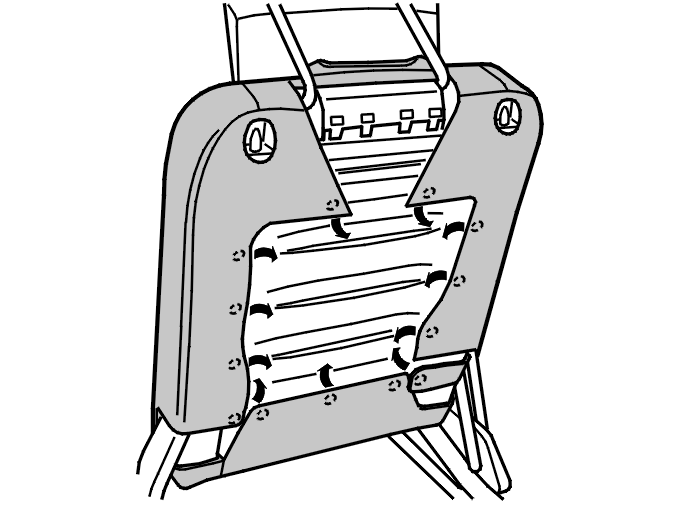

Снимите обивку с задней панели. Обивка закреплена в 13 точках крепления.

Снимите:

• обивку/пеноматериал с рамы сиденья
• обивку с пеноматериала.

Установка обивки подушки спинки сиденья (третий ряд)

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• обивку на пеноматериал
• обивку/пеноматериал на раму спинки сиденья.

Зацепите обивку за заднюю панель.Установите зад, закрепив и вдавив вниз.Наклоните вниз спинку сиденья.Установите 2 винта M6. ЗатянитеОтогните вверх спинку сиденья.

Установите:

• боковой элемент на подголовнике
• боковой элемент сбоку спинки сиденья.
