Обивка, подушка сиденья (третий ряд), замена

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Сдвиньте сиденья во втором ряду как можно дальше вперед. Наклоните спинки сидений вниз наполовину.

Снятие обивки подушки сиденья (третий ряд)

Снимите:

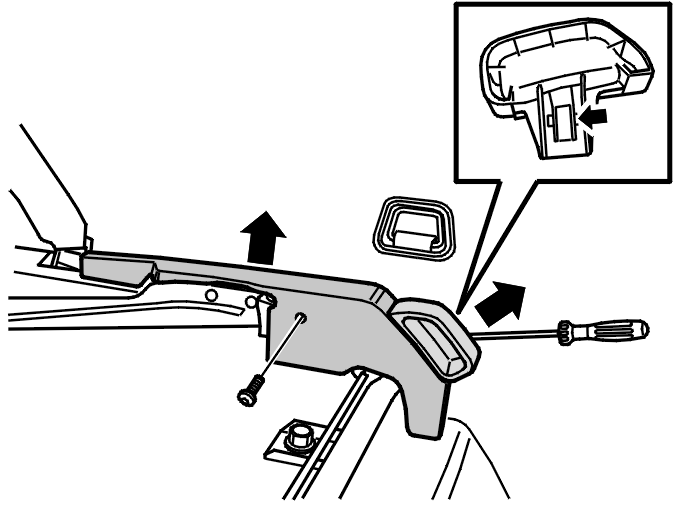

• ручку (разблокируйте защелку)
• наружную панель (закреплена одним винтом). Потяните прямо вверх.

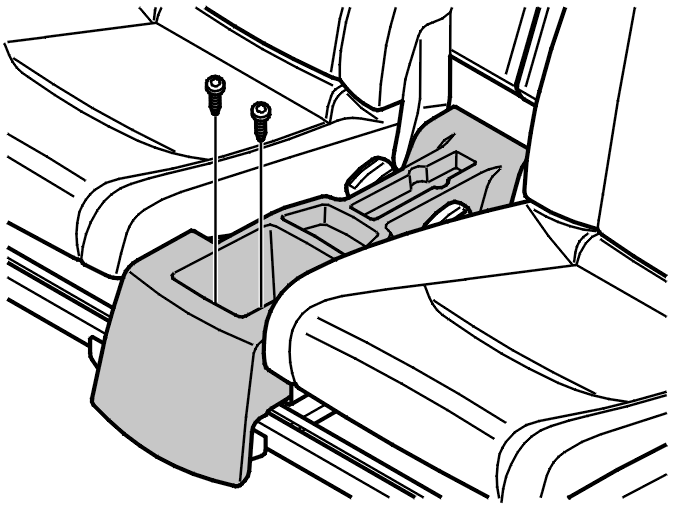

• центральное вещевое отделение (закреплено двумя винтами).

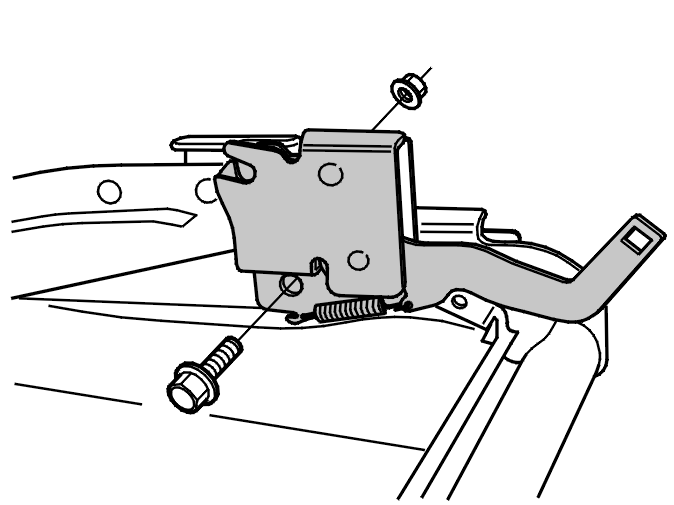

• 1 гайку
• 1 винт
• наружный фиксатор.

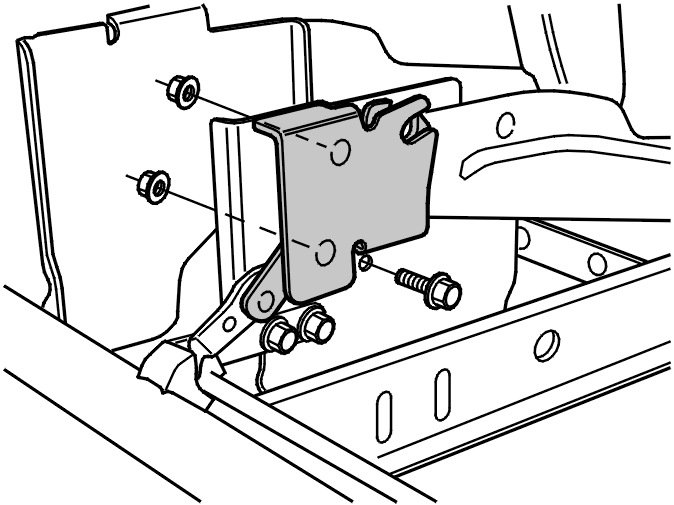

• 1 винт
• 2 гайки
• внутренний фиксатор.

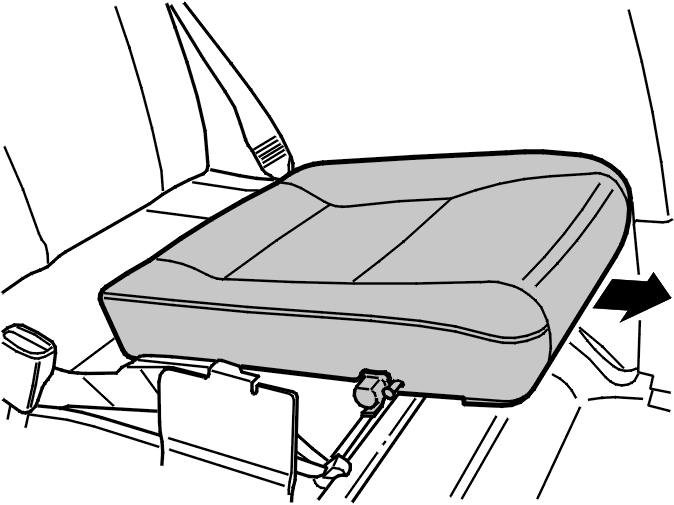

Вытяните подушку сиденья.

Отделите уплотнительные накладки снизу подушки сиденья.

Подсказка: Используйте зубило для нарезки маленьких канавок.

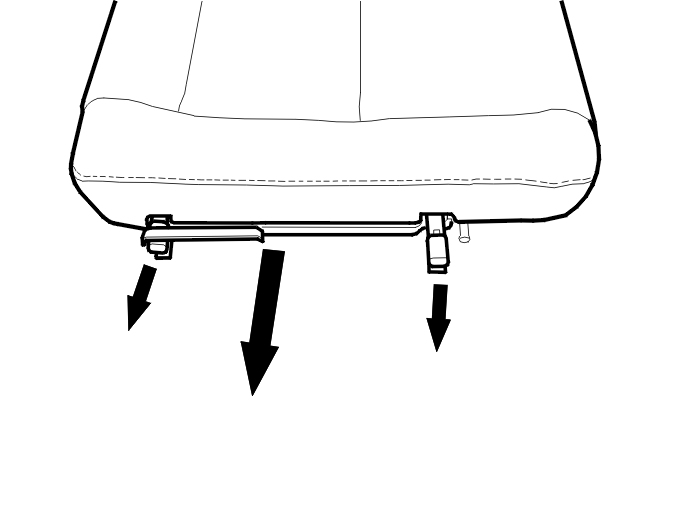

• 2 ползуна с каждой стороны
• направляющую.

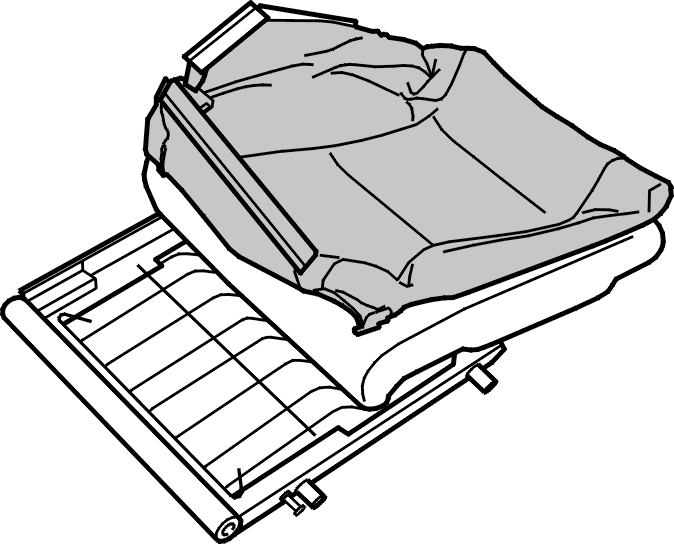

• обивку / подушку с рамы сиденья

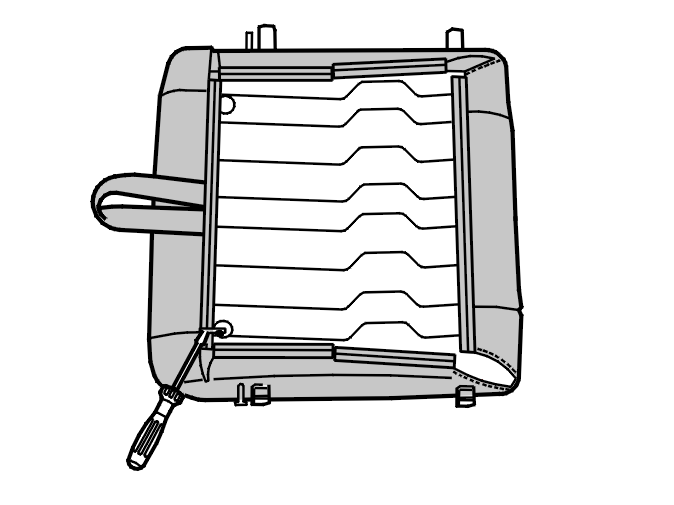

• обивку с подушки, разблокировав 14 зажимов.

Установка обивки подушки сиденья (третий ряд)

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• обивку на подушке, используя 14 зажимов
• подушку / обивку на раме сиденья.

Подсказка: Начните с маленьких уплотнительных накладок в углах.

Установите:

• направляющую
• ползун
• подушку сиденья на раме сиденья
• наружный фиксатор
• 1 гайку M6
• 2 винта M6. Затяните
• внутренний фиксатор
• 2 гайки M6
• 1 винт M6. Затяните
• центральное вещевое отделение
• 2 винта M5. Затяните
• наружный кронштейн. Запрессуйте на место
• 1 винт M6. Затяните.
