Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2001–2009 |
| S80 (-06) | — | 1999–2006 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Обивка, неподвижный подголовник, замените
Снятие обивки с неподвижных подголовников

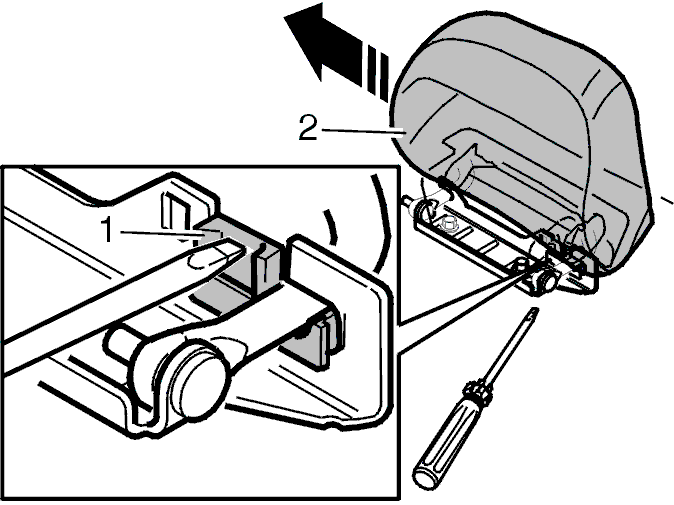

Вдавите фиксаторы (1).Сложите подголовник и сдвиньте его в сторону (2).Отсоедините подголовник.

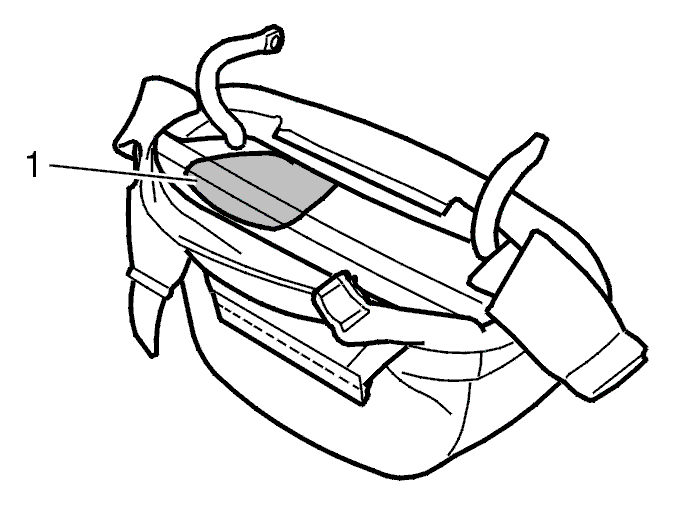

Откройте шов типа "липучка" с нижней стороны.Отсоедините 2 застежки типа "липучка".Стяните обивку.
Установка обивки на неподвижные подголовники
Установите обивку.
Установите:
- застежки типа "липучка"
- шов типа "липучка".

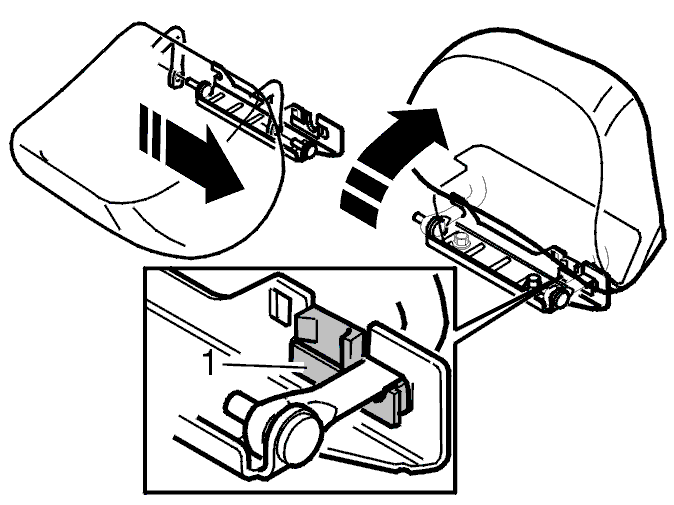

Направьте направляющие подголовника в правильные каналы.Убедитесь, что защелка сработала.Отогните подголовник вверх.
Примечание: Убедитесь, что швы правильно расположены по отношению к раме.
Обивка, складывающийся подголовник, замените
Снятие обивки со складывающихся подголовников

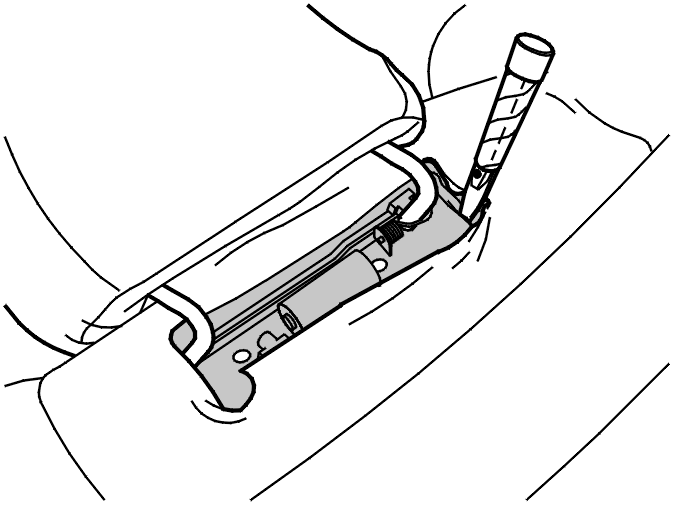

Наклоните подголовник вниз.Отсоедините швы типа "липучка" на спинке заднего сиденья.

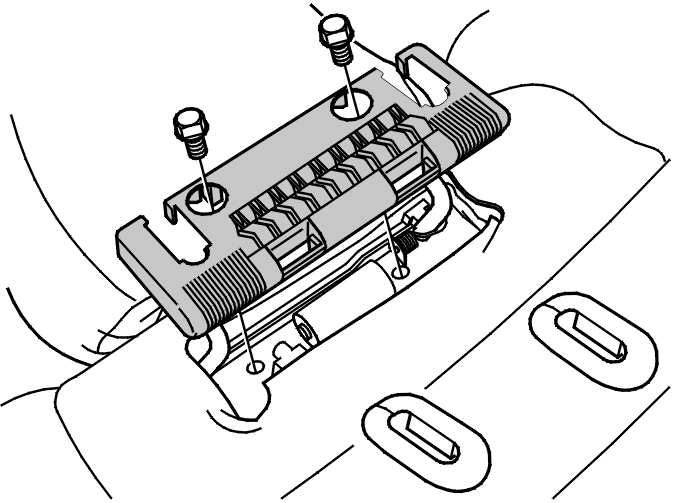

Снимите:
- 2 боковых элемента
- 2 винта
- крышку.

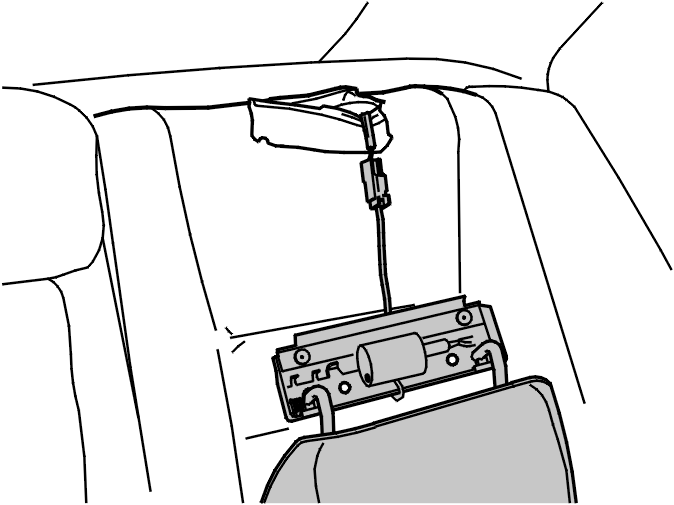

Снимите:
- подголовник со спинки заднего сиденья
- разъем.
Откройте шов типа "липучка" с нижней стороны.Отсоедините 2 застежки типа "липучка".Стяните обивку.
Установка обивки на складывающиеся подголовники
Установите обивку.
Установите:
- застежки типа "липучка"
- шов типа "липучка"
- разъем
- подголовник в спинке заднего сиденья
- 2 винта M6. Затяните.

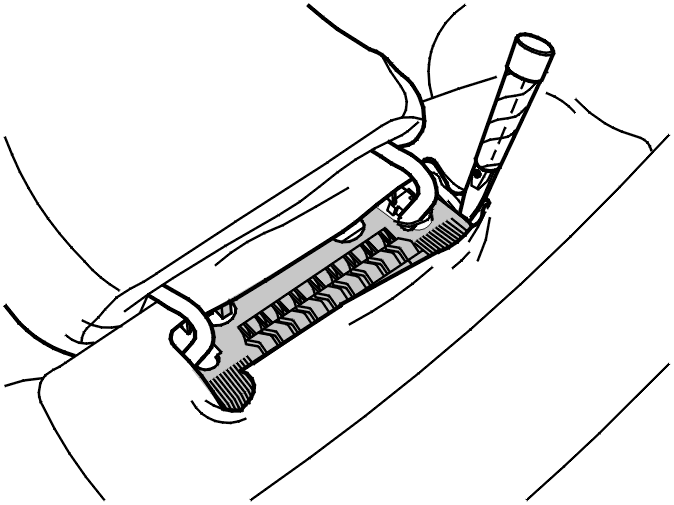

Установите крышку.
Примечание: Моменты затяжки см. Момент затяжки.
Установите:
- швы типа "липучка" на спинках заднего сиденья
- 2 боковых элемента.
Отогните подголовник вверх.Проверьте функцию складывания подголовника, нажав кнопку на приборной панели, когда ключ зажигания находится в положении II.
