Объединенный блок реле / предохранителей в моторном отсеке (B5254T2, B5254T9, B6294T)

Подготовительные работы

Отсоедините отрицательный провод аккумулятора. Также см. Аккумуляторная батарея, отсоединение.

Снимите крышку объединенного блока реле/предохранителей.

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место
некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие объединенного блока реле / предохранителей

• Снимите гайку для проводов аккумулятора. Отодвиньте кабели в сторону
• Выверните винты держателя реле / предохранителя. Отодвиньте замок на передней части блока предохранителей в сторону. Поднимите держатель реле / предохранителя прямо вверх
• Отсоедините разъемы
• Снимите кабельные выводы главного предохранителя.

Снятие главного предохранителя

• Главный предохранитель находится под держателем реле / предохранителя
• Освободите держатель реле / предохранителя. См. Снятие объединенного блока реле / предохранителей. Нет необходимости отсоединять разъемы
• Снимите гайки главного предохранителя
• Замените предохранитель
• Установите гайки.

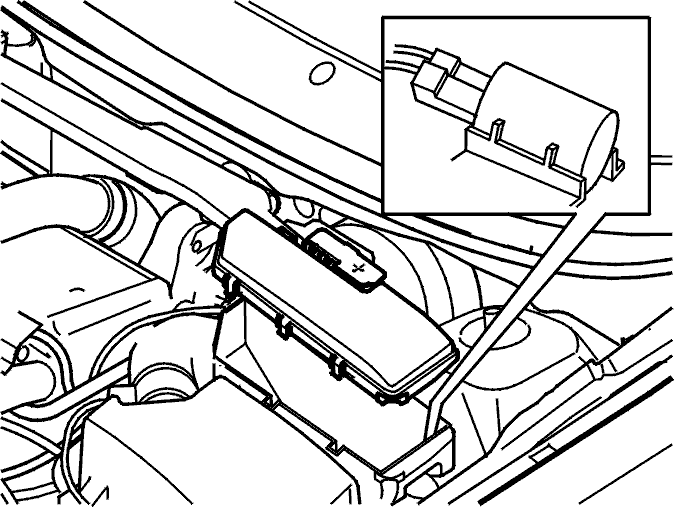

Снятие конденсатора

• Конденсатор находится в нижней части объединенного блока реле/предохранителей
• Отсоедините кабельные выводы, обращая внимание на их положения
• Замените конденсатор
• Подсоедините кабельные выводы, обращая внимание на их положения.

Снятие нижней секции

Снимите:

• держатель реле / предохранителя, как описано выше
• корпус воздухоочистителя
• винты.

Отсоедините нижнюю секцию от ее крепления возле корпуса пружинной стойки, вдавив ее в направлении моторного отсека.

Установка нижней секции

Установите:

• нижнюю секцию
• винты
• корпус воздухоочистителя.

Установка держателя реле / предохранителя

Установите:

• кабельные выводы главных выводов
• держатель реле / предохранителя. Убедитесь, что резиновые уплотнения расположены правильно
• винты, как показано на иллюстрации. Затяните винт 4. Затяните до 2 Н·м
• провода аккумулятора
• гайку для проводов аккумулятора.

Заключительные операции

Установите:

• крышку блока предохранителей
• отрицательную клемму аккумулятора. Затяните согласно Момент затяжки. Также см. Аккумуляторная батарея, отсоединение.
