Объединенный блок реле / предохранителей, багажный отсек / задний электронный модуль (REM), замена (2)

Открытие доступа к объединенному блоку реле / предохранителей в багажном отсеке

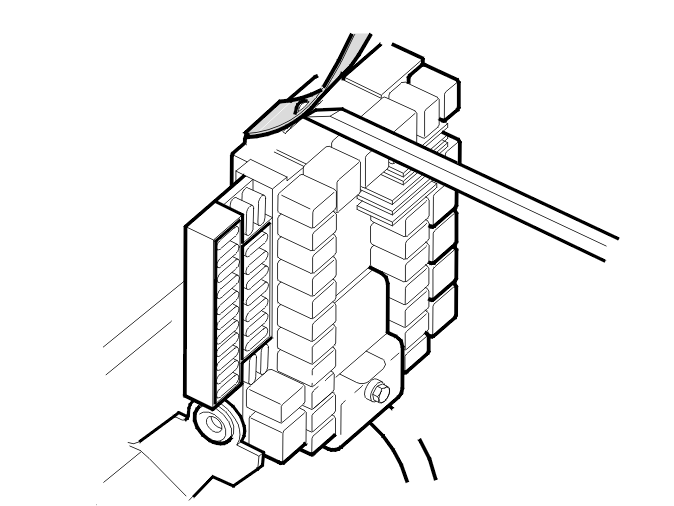

Снимите левую боковую панель в багажном отсеке.Освободите объединенный блок реле/предохранителей. Поднимите защелку около верхнего края и отведите наружу объединенный блок реле/предохранителей.

Подсказка: Заднюю панель в боковой панели багажного отсека можно снять, чтобы заменить предохранители.

Выключите зажигание.

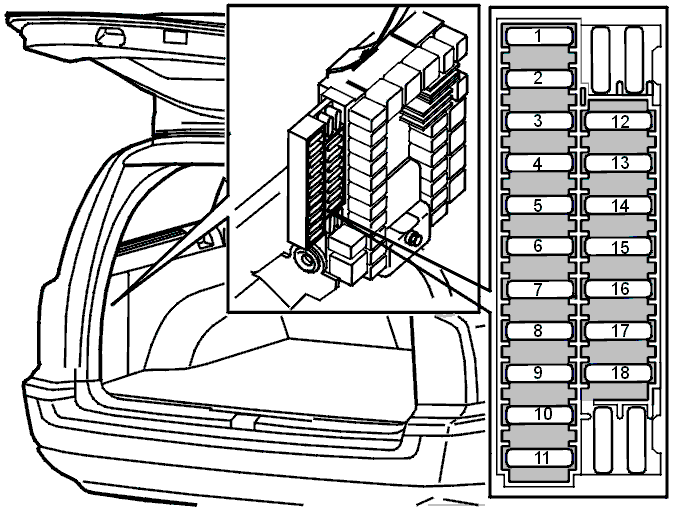

Расположение реле и предохранителя, 11D

Расположение реле и предохранителей см. в:

1. Электрическая схема для соответствующего модельного года
2. Наклейки на объединенном блоке реле и блоке предохранителей в автомобиле
3. Карманный справочник
4. Руководство для пользователя.

Установка объединенного блока реле / предохранителей в багажном отсеке

Выровняйте объединенный блок реле/предохранителей в пазах в кронштейне и вдавите на место.Установите левую боковую панель в багажном отсеке.

Задний электронный модуль (REM) представляет собой отдельный блок в блоке реле багажного отсека.

Осторожно: Новое программное обеспечение может быть заказано только после того, как модуль управления установлен в автомобиле. VIDA считывает идентификационные данные нового модуля управления, которые необходимы для заказа правильного программного обеспечения.

Освободите блок реле и предохранителей. См. Открытие доступа к объединенному блоку реле / предохранителей в багажном отсеке.

Снятие модуля управления

Полностью выверните винт, удерживающий разъем. Убедитесь, что винт вышел, проверив пальцами.Отсоедините разъем. Используйте гаечный ключ с открытым зевом и опору. Смотрите иллюстрацию.

Снимите все реле и шунты, соединенные с модулем управления. Запишите расположение.

Освободите защелку на задней стороне. Используйте отвертку.Поднимите и выньте модуль управления.

Примечание: Не повредите штырьковые выводы. Всегда проверяйте, чтобы штырьки или гнезда / втулки разъемов модуля управления и блока модулей управления не были согнуты или повреждены. Это может служить причиной неисправности.

Проверка

Убедитесь, что разъемы модуля управления не повреждены.

Установка модуля управления

• Вдавите модуль управления на место таким образом, чтобы защелка на задней стороне зацепилась
• Расположите разъем. Осторожнонажмите на разъем вниз.

Примечание: Штырьки хрупкие. Убедитесь, что разъем входит в модуль управления прямо.

• Затяните винт разъема
• Убедитесь, что крышка разъема расположена правильно. Выполните ремонт, если необходимо
• Установите реле и шунты. Запишите их расположение
• Установите объединенный блок реле / предохранителей. См. Установка объединенного блока реле / предохранителей в багажном отсеке.

Заказ программного обеспечения

Закажите программное обеспечение согласно таблице ниже.
