Объединенный блок реле и предохранителей, багажный отсек/задний электронный модуль (REM), замена

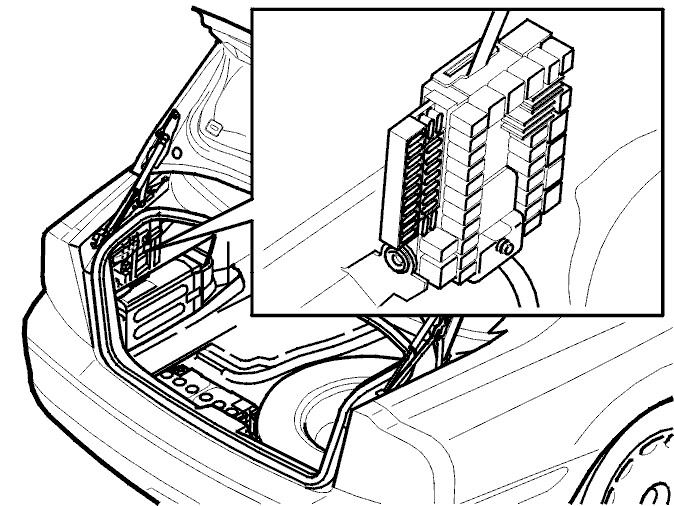

Открытие доступа к объединенному блоку реле / предохранителей в багажном отсеке

• Откройте защелку левой боковой панели в багажном отсеке. Отведите вниз обивку

Замена реле, шунтов и предохранителей

• Откройте доступ к объединенному блоку реле и предохранителей. См. Открытие доступа к объединенному блоку реле / предохранителей в багажном отсеке.
• Замените реле, шунт и/или предохранитель.

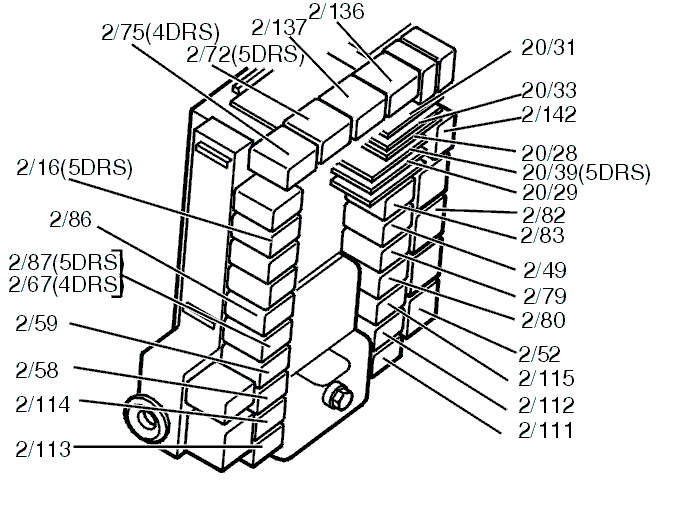

Расположение реле

Расположение реле см. в:

1. Электрическая схема для соответствующего модельного года
2. Наклейки на объединенном блоке реле и блоке предохранителей в автомобиле
3. Карманный справочник
4. Руководство для пользователя.

Расположение предохранителя 11D

Расположение предохранителей см. в:

1. Электрическая схема для соответствующего модельного года
2. Наклейки на объединенном блоке реле и блоке предохранителей в автомобиле
3. Карманный справочник
4. Руководство для пользователя.

Снятие объединенного блока реле / предохранителей в багажном отсеке

• Откройте доступ к объединенному блоку реле / предохранителей. См. Открытие доступа к объединенному блоку реле / предохранителей в багажном отсеке

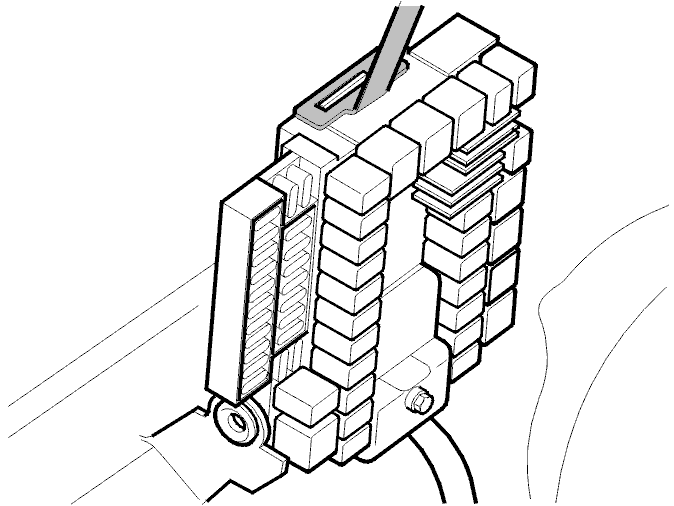

• Откройте защелку наверху, как показано на иллюстрации. Отогните вниз объединенный блок реле/предохранителей и поднимите вверх, чтобы освободить его.

Установка объединенного блока реле / предохранителей в багажном отсеке

• Установите объединенный блок реле / предохранителей. Убедитесь, что защелки наверху зацепляются правильно
• Установите обивку
• Установите заново люк пола.

Подготовка

Осторожно: Новое программное обеспечение может быть заказано только после того, как модуль управления установлен в автомобиле. VIDA считывает идентификационные данные нового модуля управления, которые необходимы для заказа правильного программного обеспечения.

Всегда проверяйте, чтобы штырьки или гнезда / втулки разъемов модуля управления и блока модулей управления не были согнуты или повреждены. Это возможно послужило причиной неисправности.

Снятие модуля управления

Задний электронный модуль (REM) представляет собой отдельный блок в блоке реле багажного отсека.

• Снимите объединенный блок реле / предохранителей. См. Снятие объединенного блока реле / предохранителей в багажном отсеке.

• Полностью выверните винт, удерживающий разъем. Убедитесь, что винт вышел, проверив пальцами
• Отсоедините разъем. Используйте гаечный ключ с открытым зевом и опору. Смотрите иллюстрацию.

Примечание: Не повредите штырьковые выводы.

• Снимите все реле и шунты, соединенные с модулем управления.Запишите расположение.

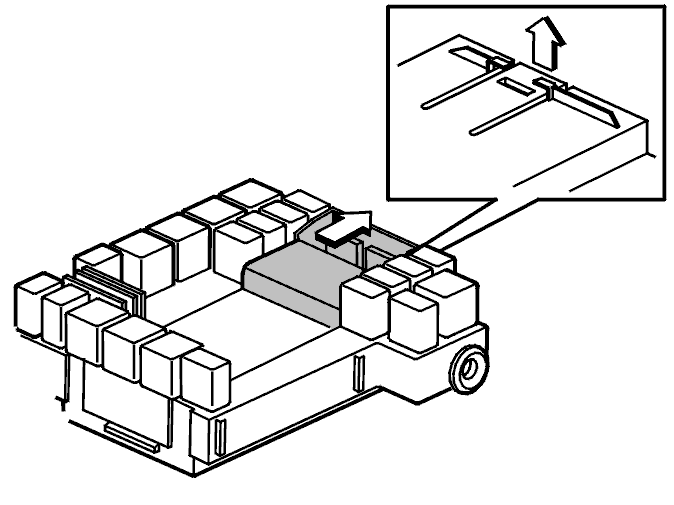

• Освободите защелку на задней стороне. Используйте отвертку
• Поднимите и выньте модуль управления.

Проверка

Проверьте исправность разъемов модуля управления.

Установка модуля управления

• Вдавите модуль управления на место таким образом, чтобы защелка на задней стороне зацепилась
• Расположите разъем. Осторожно нажмите на разъем вниз.

Примечание: Штырьки хрупкие. Убедитесь, что разъем входит в модуль управления прямо.

• Затяните винт разъема
• Убедитесь, что крышка разъема расположена правильно. Выполните ремонт, если необходимо
• Установите реле и шунты. Расположение реле указано в Расположение реле.
• Установите объединенный блок реле / предохранителей, см. Установка объединенного блока реле / предохранителей в багажном отсеке.

Заказ программного обеспечения

Закажите программное обеспечение. См. 9438285.

Другая информация

Расположение других блоков реле и предохранителей указано в Реле, блоки предохранителей и проводка.
