Новый вентилятор охлаждения двигателя (FC) был введен для модели 850 на следующих двигателях: B52XXT и B52X4S с системой кондиционирования (A/C)

Новый вентилятор охлаждения двигателя (FC) с новым номером был введен для модели 850. Он будет введен на всех двигателях с турбонаддувом и 20-клапанных двигателях без наддува воздуха с системой кондиционирования (А/С)

Способ замены вентилятора охлаждения двигателя (FC)

Снятие вентилятора охлаждения двигателя (FC). Снимите:

• отрицательный провод аккумулятора.
• трубку воздушного охлаждения блока модулей управления.

Снятие вентилятора охлаждения двигателя (FC), продолжение

Снимите воздуховод, идущий к корпусу воздухоочистителя (ACL).Выверните 4 винта, удерживающие кожух вентилятора и кронштейн реле.Снимите кронштейн реле и отсоедините разъем вентилятора охлаждения двигателя (FC) от реле.Двигатели с турбонаддувом: Отсоедините шланг подачи воздуха от охладителя нагнетаемого воздуха (CAC).Снимите кабель с 2 зажимов на крышке.Отсоедините вакуумные шланги от крышки.Снимите вакуумный клапан с крышки.Разберите разъем вентилятора охлаждения двигателя (FC).Снимите вентилятор охлаждения двигателя (FC) с кожухом.

Замена вентилятора охлаждения двигателя (FC)

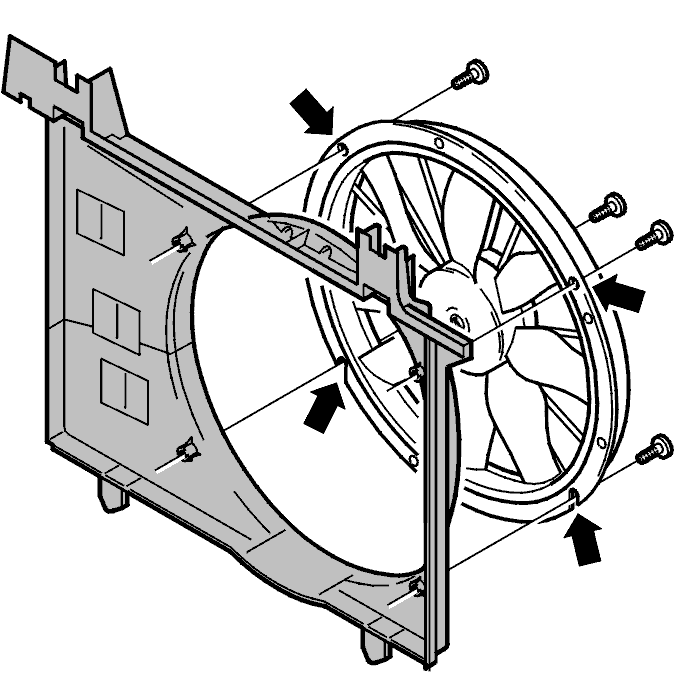

Выверните 4 винта и снимите вентилятор охлаждения двигателя (FC)Замените вентилятор охлаждения двигателя (FC)

Установка вентилятора охлаждения двигателя (FC)

Установите новый вентилятор охлаждения двигателя (FC).Затяните 4 винта.

Установка вентилятора охлаждения двигателя (FC), продолжение

Установите вентилятор охлаждения двигателя (FC) с кожухом.Установите кронштейн реле и подсоедините разъемДвигатели с турбонаддувом: Установите шланг охладителя нагнетаемого воздуха (CAC).Привинтите вентилятор охлаждения двигателя (FC) на место.Установите вакуумный шланг и вакуумный клапан.Установите трубку воздушного охлаждения модуля управления и воздуховод к корпусу воздухоочистителя (ACL).Закрепите всю проводку с помощью зажимов.Подсоедините отрицательный провод аккумулятораПодсоедините диагностическое оборудование и проверьте работу вентилятора охлаждения двигателя (FC).
