Новый стартер с новым номером был введен для модели 850. Изменения относятся к следующим двигателям: B52XX

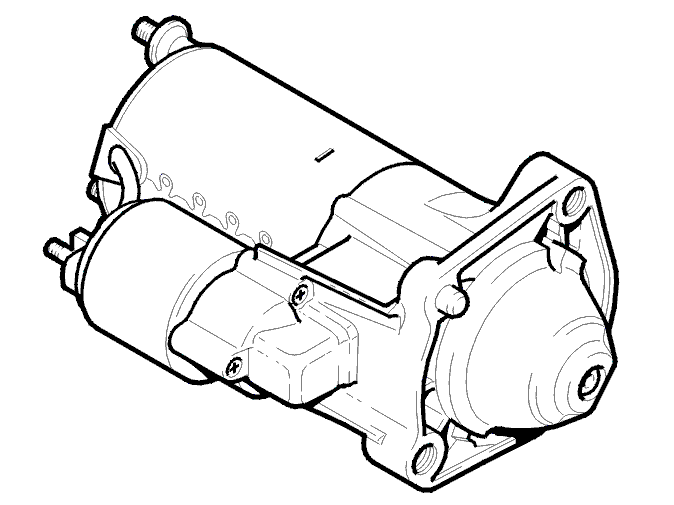

Новый облегченный стартер был введен с 1997 года выпуска модели.

Замена стартера описана ниже.

Снятие стартера

Снимите:

• отрицательный провод аккумулятора.
• трубку воздушного охлаждения блока модулей управления.

Снятие стартера, продолжение

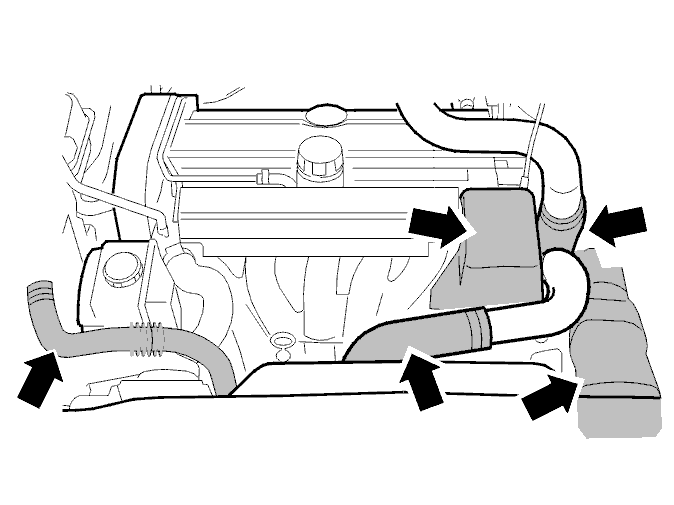

Снимите воздуховод, идущий к корпусу воздухоочистителя (ACL).Выверните 4 винта, удерживающие кожух вентилятора и кронштейн реле.Снимите кронштейн реле и отсоедините разъем вентилятора охлаждения двигателя (FC) от реле.Двигатели с турбонаддувом: Отсоедините шланг подачи воздуха от охладителя нагнетаемого воздуха (CAC).Снимите кабель с 2 зажимов на крышке.Отсоедините вакуумные шланги от крышки.Снимите вакуумный клапан с крышки.Разберите разъем вентилятора охлаждения двигателя (FC).Снимите вентилятор охлаждения двигателя (FC) с кожухом.

Снятие стартера, продолжение

Снимите крышку шкива дроссельной заслонки.Двигатели с турбонаддувом: Снимите промежуточный шланг с трубки между турбонагнетателем (ТС) и охладителем нагнетаемого воздуха (CAC) и повесьте шланг на впускной коллектор на механизме дроссельной заслонки.

Снятие стартера, продолжение

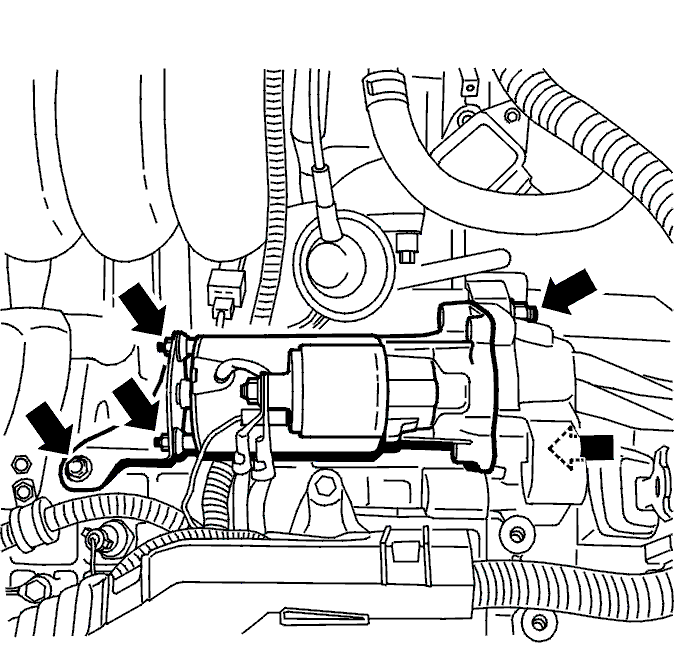

Снимите пластмассовую крышку соленоида.Выверните винт кронштейна из двигателя.Отсоедините все кабели от стартера.Выверните винты крепления стартера.Поднимите стартер.Снимите гайки, удерживающие кронштейн.

Замена стартера

Установите:

• кронштейн на стартер.
• стартер и поместите 3 винта. Затяните винты на коробке передач до 40 Н·м, и затем винт кронштейна до 30 Н·м.
• кабели и закрепите пластмассовую крышку.

Примечание: Проверьте, правильно ли расположены кабели, чтобы не было опасности возникновения короткого замыкания.

Короткое замыкание может привести к пожару.

Установка стартера

Установите заново:

• Крышку шкива дроссельной заслонки.
• шланги.

Установка стартера, продолжение

Установите вентилятор охлаждения двигателя (FC) с кожухом.Установите кронштейн реле и подсоедините разъемДвигатели с турбонаддувом: Установите шланг на охладитель нагнетаемого воздуха (CAC).Установите вентилятор охлаждения двигателя (FC) с 4 винтами.Установите вакуумные шланги и вакуумный клапан.Установите трубку воздушного охлаждения модуля управления и воздуховод к корпусу воздухоочистителя (ACL).Закрепите проводку с помощью зажимов.Подсоедините отрицательный провод аккумулятораЗаведите двигатель несколько раз, чтобы проверить работу нового стартера.
