Новый метод замены труб системы вторичного воздуха

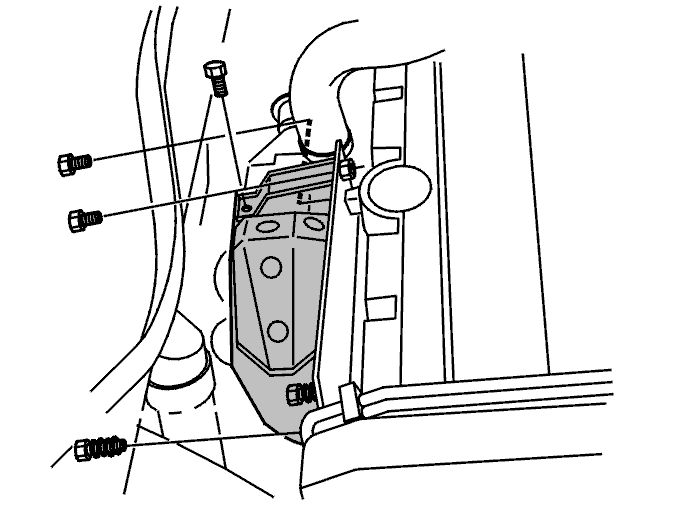

Снятие теплозащитного экрана

Примечание: Работу можно производить только при холодном двигателе.

Снимите 4 винта, как показано на рисунке.Снимите теплозащитный экран.

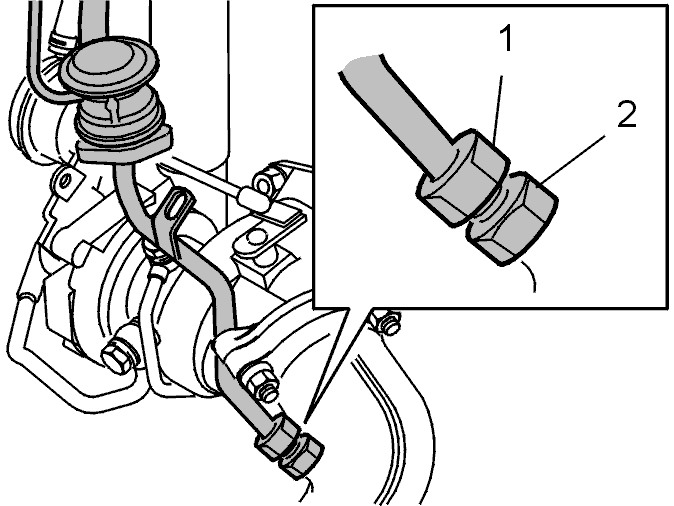

Снятие трубы вторичного воздуха

Снимите трубу вторичного воздуха с выхлопной трубы и выбросите ее.

Примечание: Используйте опорное приспособление для гайки 1 и затяните гайку 2.

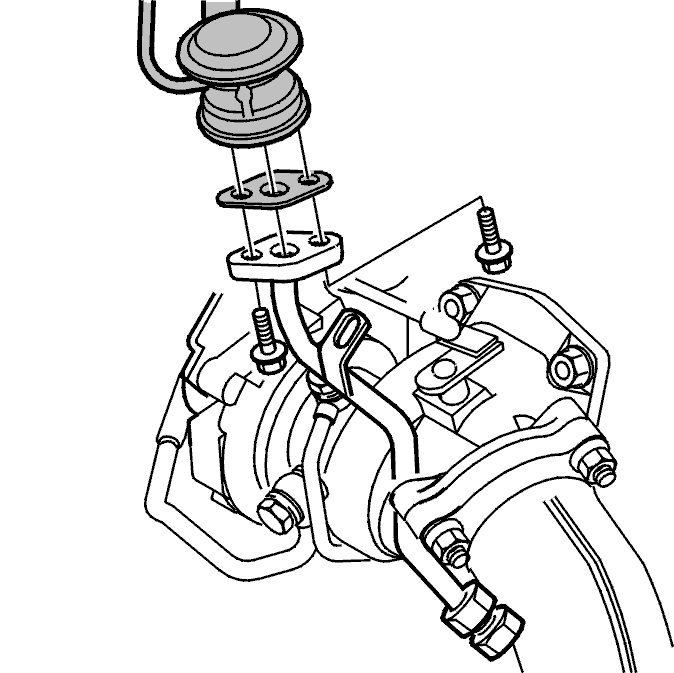

Снятие клапана

Снятие клапана с трубы вторичного воздуха.Выбросите прокладку и винты.

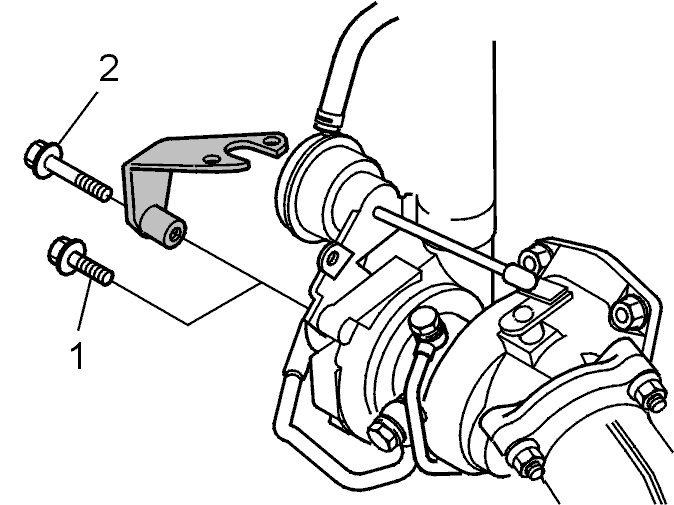

Установка консоли

Снимите винт (1) перепускного клапана и выбросите его.Установите консоль при помощи нового, более длинного винта (2) из набора инструментов Затяните винт пальцами.

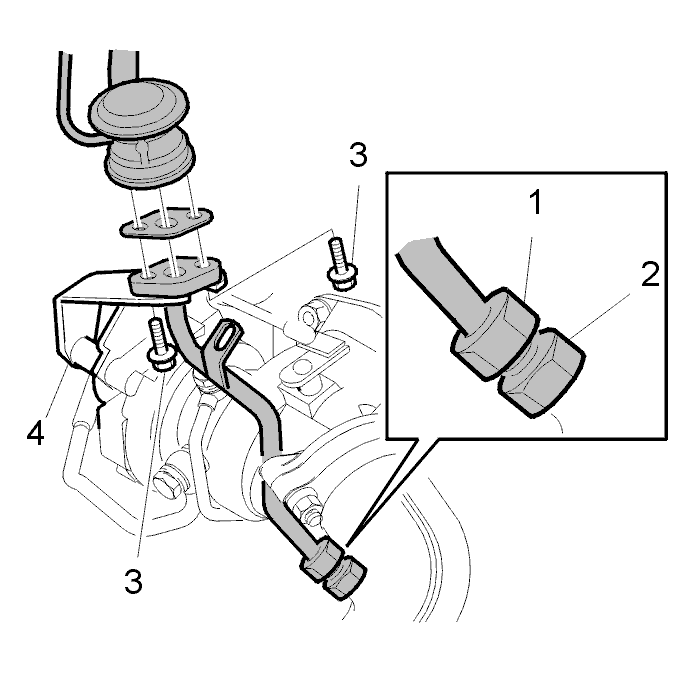

Установка элементов

Установите новую трубу вторичного воздуха на выхлопную трубу. Затяните гайку колпачка (1) пальцами.Установите клапан с новой прокладкой и новыми винтами (3) на трубу вторичного воздуха.Затяните винты (3) клапан.Затяните винты (4) консоли.Затяните гайку винта (1) для трубы вторичного воздуха на выхлопной трубе до момента затяжки 50 Нм.

Установка теплозащитного экрана

Установите теплозащитный экран.

Верификация

После выполнения ремонтных работ необходимо удостовериться в том, что система работает соответствующим образом.

• Включите зажигание.
• Сотрите коды неисправности для диагностики.
• Прогрейте двигатель до (более 70° C).
• Выключите кондиционер воздуха.
• Избиратель механизма переключения передач в положение P или N
• Двигатель должен работать в режиме холостого хода.
• Войдите в меню для активации диагностики. Выберите Диагностику SLS.
• Подождите, пока диагностика не будет завершена. Это займет до 2 минут.
• Считайте коды неисправности.

Примечание: В случае, если появляется текст START CONDITIONS NOT FULFILLED (условия запуска не были выполнены) или DIAGNOSTICS ABORTED (диагностика была прервана), диагностика невозможна.

Это могло произойти по нескольким причинам: Ламбда-интегратор может быть нестабильным, ламбда-адаптация может быть активированной, температура двигателя превышает 130° C, или код неисправности зарегистрировался после активации диагностики.

Удостоверьтесь в том, что коды неисправности отсутствуют, запустите двигатель, и затем попробуйте снова активировать функцию. Иногда может потребоваться несколько попыток для завершения диагностики.

Возвращается ли код диагностики?

Нет

• Автомобиль в порядке.
