Новый корпус топливной заливной горловины (приваривание), установка

Подготовка

Осторожно: Убедитесь, что топливный бак заполнен только наполовину от максимума.

Для снятия корпуса топливной заливной горловины должны быть сняты следующие компоненты:

• крышка заливной горловины топливного бака. См. VIDA: Инструкции по ремонту и установке, Функциональная группа 83, крышка заливной горловины топливного бака
• боковая панель внутри сзади. См. VIDA: Инструкции по ремонту и установке, Функциональная группа 85, замена боковой панели в багажном отсеке
• механизм замка крышки заливной горловины топливного бака целиком. См. VIDA: Инструкции по ремонту и установке, Функциональная группа 83, электродвигатель заливной горловины топливного бака
• изоляционный материал (подушки) между кузовом и наружным крылом
• если установлено в задней внутренней надколесной дуге. См. VIDA: Инструкции по ремонту и установке, Функциональная группа 82, пластмассовая облицовка крыла
• труба топливной заливной горловины. См. VIDA: Инструкции по ремонту и установке, Функциональная группа 23, замена трубы топливной заливной горловины.

Примечание: Надежно закройте соединения топливного бака после снятия трубы заливной горловины.

Наклейте защитную ленту вокруг отверстия крышки заливной горловины топливного бака.

Внимание: Используйте средства индивидуальной защиты при шлифовании и очистке.

Отсоединение корпуса топливной заливной горловины от сварных швов

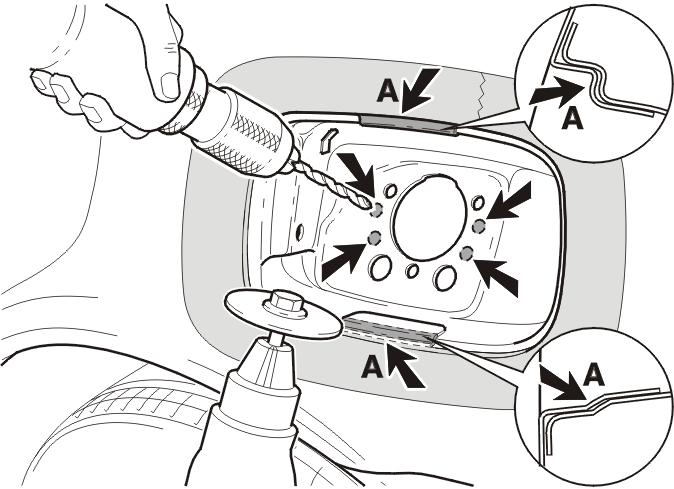

Прорежьте шлифовальной машинкой обе наружные кромки крыла (А), как показано на иллюстрации.Высверлите точечные сварные швы вокруг отверстия трубы заливной горловины.

Снятие корпуса топливной заливной горловины

Примечание: Примите необходимые меры предосторожности для предотвращения деформации наружной части крыла.

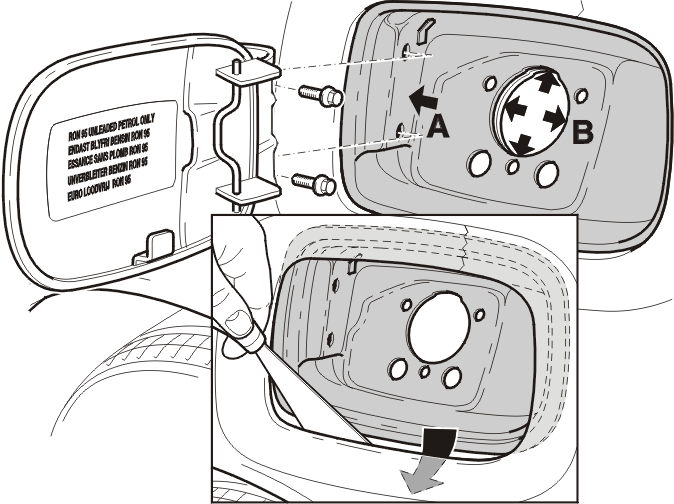

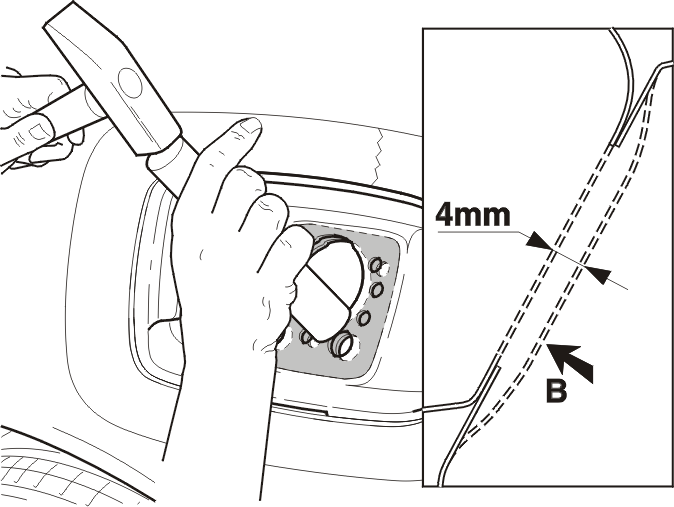

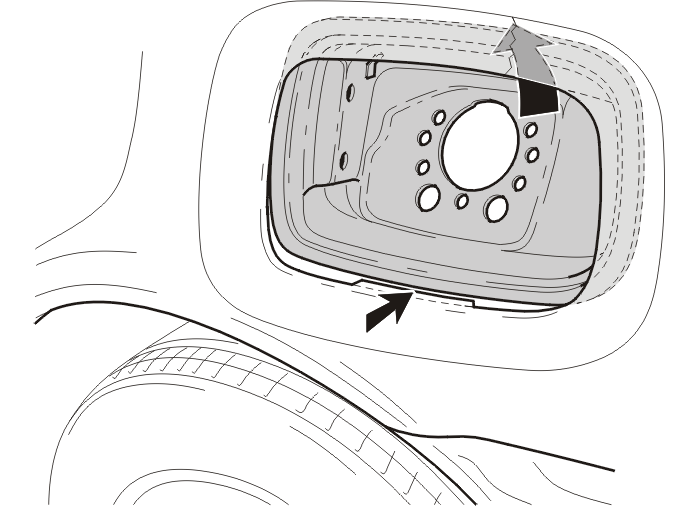

Прогните внутреннюю часть (B) кузова, где был установлен корпус заливной горловины, приблизительно на4 мм(0,157”) внутрь. (Особенно на нижней стороне).Убедитесь, что корпус заливной горловины отходит от внутренней части крыла.Осторожно поднимите корпус заливной горловины над краем внутренней стороны наружной части крыла и выньте корпус через багажник.

Примечание: Уплотнительная накладка между надколесной дугой и корпусом заливной горловины может повлиять на снятие.

Очистка и подготовка деталей для установки

Высверлите четыре отверстия точечных сварных швов в корпусе заливной горловины.Осторожно очистите компоненты пластины и удалите все места возможного образования ржавчины.Установите заново внутреннюю часть крыла в начальное положение.

Примечание: Корпус заливной горловины не должен касаться наружной части крыла, он может коснуться ленты.

Нанесите:

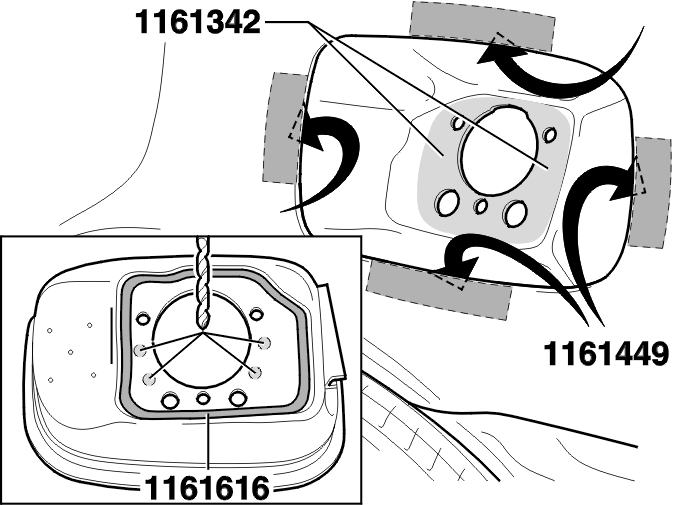

• сварочную грунтовку номер 1161342 на место, где будет производиться сварка
• на внутреннюю сторону наружной части крыла в четырех местах - полоски двухсторонней липкой ленты номер 1161449, как показано на иллюстрации
• уплотнительную накладку 1161616 на задней стороне корпуса заливной горловины, как показано на иллюстрации.

Установка и приваривание корпуса заливной горловины

Установите корпус заливной горловины через багажник между наружной частью крыла и внутренней частью крыла.

Примечание: Не деформируйте наружную часть крыла.

Установите корпус заливной горловины вращательным движением на обработанный край наружной части крыла.Используйте шпатель для расположения корпуса заливной горловины.Расположите корпус заливной горловины напротив отверстия для трубы заливной горловины.Временно поместите крышку заливной горловины топливного бака для правильного расположения корпуса заливной горловины.

Приваривание корпуса заливной горловины

Нанесите:

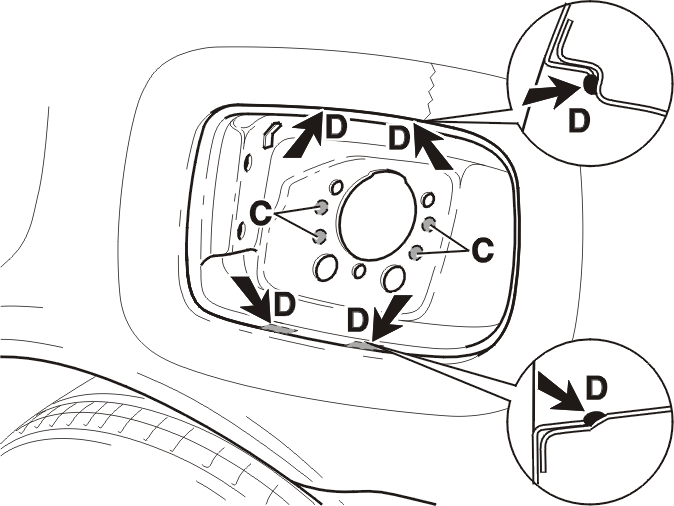

• четыре электрозаклепки (C)
• четыре электрозаклепки (D) на стороне наружной части крыла.

Выполняйте швы согласно стандартам Volvo.

Заключительные операции

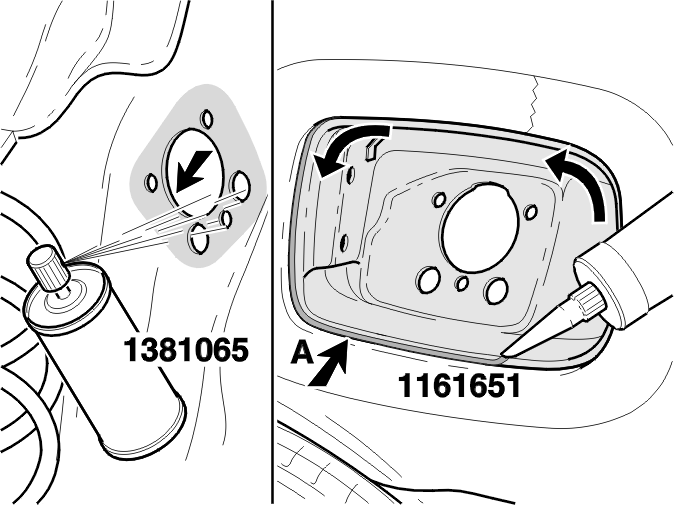

Нанесите герметик номер 1161651 вокруг всего шва (A).

Примечание: Перед установкой компонентов зановоновыйкомпонент необходимо покрасить в цвет автомобиля.

Обработайте компоненты пластины жидкой защитой от коррозии номер 1381065 изнутри и особенно в отверстии для трубы заливной горловины.

Осторожно: Обработайте компоненты пластины жидкой защитой от коррозии номер 1381065 изнутри и особенно в отверстии для трубы заливной горловины.

Установка компонентов заново

Установите:

• трубу заливной горловины, см. VIDA.

Осторожно: После установки трубы заливной горловины (A) задний край трубы заливной горловины должен быть обработан густой защитой от коррозии номер 1381063.

• если имеется внутренняя надколесная дуга, см. VIDA
• изоляционные подушки между внутренней и наружной частями крыла
• механизм крышки заливной горловины топливного бака, см. VIDA
• внутреннюю боковую панель, см. VIDA
• крышку заливной горловины топливного бака и отрегулируйте ее, см. VIDA.
