Новый кабель электропитания, установка между модулем антиблокировочной тормозной системы (ABS) и объединенным блоком реле/предохранителей

Условия

Распакуйте комплект установки.Запишите код защиты от кражи магнитолы.Выключите зажигание.Отсоедините отрицательный провод аккумулятора.

Автомобили с турбонагнетателем
Снимите крышки двигателя.

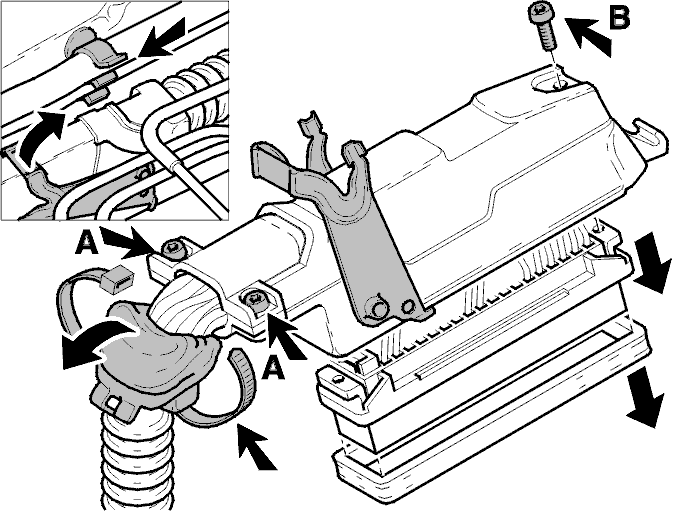

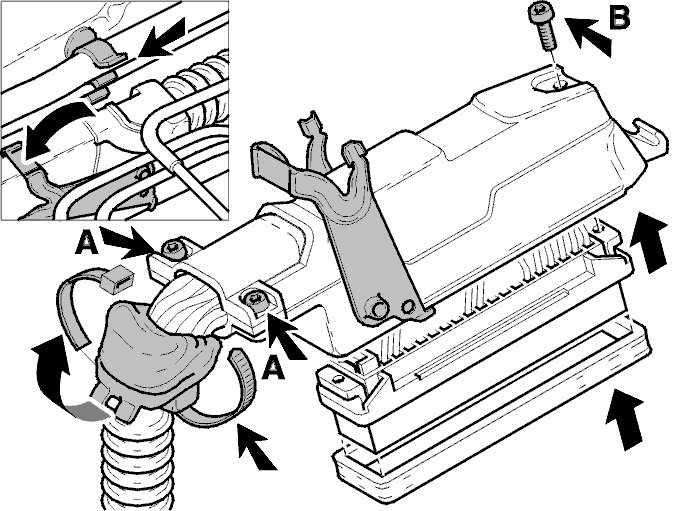

-1997 Снимите и откройте разъем ABS

Снимите шланги охлаждающей жидкости с зажимов. Сдвиньте шланги охлаждающей жидкости в сторону.Поднимите крепежный кронштейн вверх.Отсоедините разъем от модуля антиблокировочной тормозной системы (ABS). Сдвиньте разъем вверх как можно дальше.Снимите ленточный хомут. Сдвиньте резиновый кожух назад.Выверните два винта А и винт В. Снимите резиновое уплотнение.Разъедините разъем. Вытяните внутренюю часть корпуса розетки.

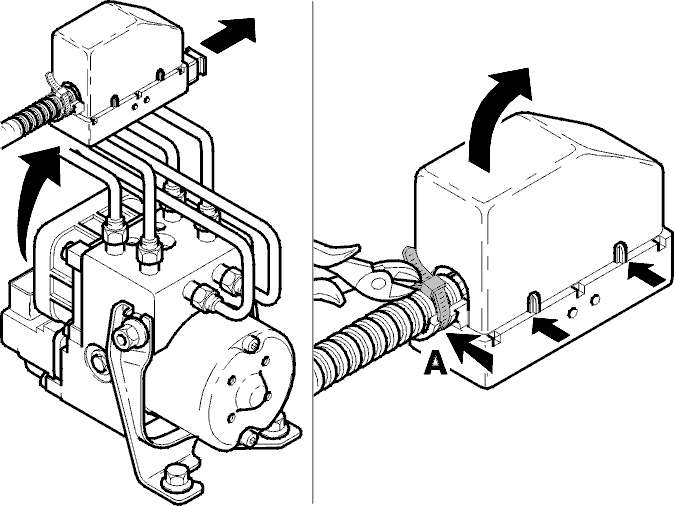

1998-Отсоедините и откройте разъем ABS

Вытяните запорную шпонку.Отсоедините разъем от модуля антиблокировочной тормозной системы (ABS).Сдвиньте разъем вверх как можно дальше.Снимите ленточный хомут (А), расположенный в креплении кабеля возле разъема.Поднимите боковую крышку не касаясь штырьков. Снимите крышку вращательным движением.

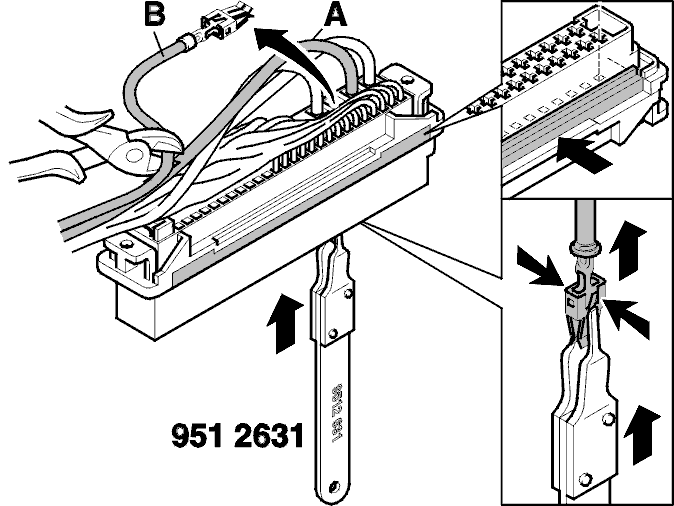

-1997Снимите кабель электропитания с разъема

Примечание: Два красных кабеля (А) (штырек номер 2 в разъеме) и (В) (штырек номер 3 в разъеме) необходимо снять.

Передвиньте розовое запирающее устройство в самое верхнее положение. Запирающее устройство находится в самом верхнем положении, когда маленькие отверстия не видны.Поместите инструмент 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: BRUN) на разъем. Нажмите кнопки запирания с обеих сторон. Одновременно потяните кабель. Выньте вывод из разъема.Отрежьте проводку сзади как можно дальше.

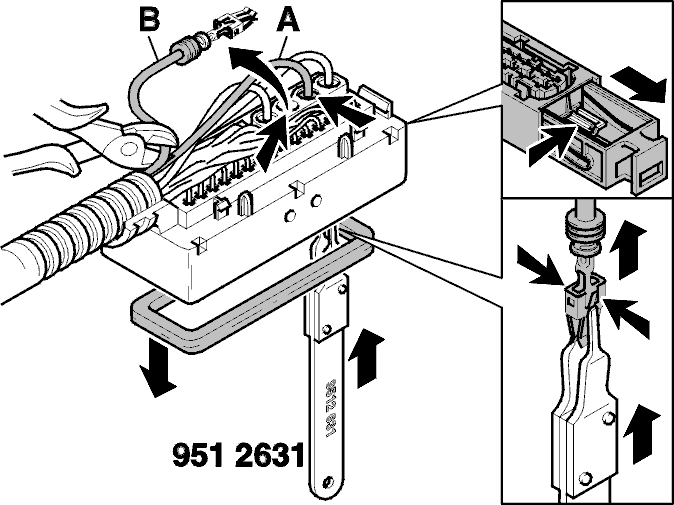

1998- Снимите кабель электропитания с разъема

Примечание: Два красных кабеля (А) (штырек номер 17 в разъеме) и (В) (штырек номер 18 в разъеме) необходимо снять.

Снимите резиновое уплотнение с корпуса розетки.Снимите белое запирающее устройство (возле крепления). Используйте инструмент 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: BLÅ).Поместите инструмент 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: BRUN) на разъем. Нажмите кнопки запирания с обеих сторон. Одновременно потяните кабель. Выньте вывод из разъема.Отрежьте проводку сзади как можно дальше.

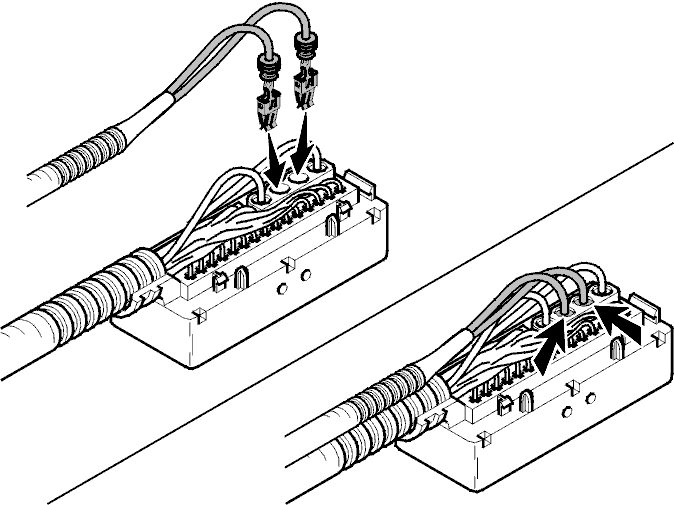

Новая проводка в разъеме, установка

-1997
Сделайте небольшой разрез в нижней части резинового щитка. Вставьте жгут проводов в отверстие. Потяните жгут проводов к разъему. Установите выводы в разъеме. Используйте штырьки номер 2 и 3 для -1997 и штырьки номер 17 и 18 для 1998-.

Примечание: Расположение не важно.

Потяните за кабель, для того чтобы убедиться в прочности крепления. Вывод должен быть закреплен.Передвиньте запирающее устройство назад в положение запирания.

1998-

Примечание: Убедитесь, что уплотнение правильно установлено в корпусе розетки разъема. Установите резиновое уплотнение в корпусе розетки.

Крышка и разъем ABS, установка

-1997

Примечание: Проверьте штырьки и выводы. Проверьте на наличие коррозии (белого цвета).

Очистите или замените выводы по необходимости.

Проверьте вывод заземления, см. ru-RU0900c8af809535f5#KC01637324

Соберите разъем в корпусе. Установите заднюю крышку. Установите два винта (А).Установите винт (В).Установите резиновый кожух. Установите новый ленточный хомут.Установите уплотнение в разъеме.Нанесите небольшое количество смазки (номер 1161427) на выводы в разъеме и на штырьки на стороне модуля антиблокировочной тормозной системы (ABS).Зацепите разъем на место. Закрепите разъем при помощи крепежного кронштейна.Установите зажим. Установите на место шланги охлаждающей жидкости двигателя.

Установите на место крышку и разъем ABS

1998-

Примечание: Проверьте штырьки и выводы. Проверьте на наличие коррозии (белого цвета).

Очистите или замените выводы по необходимости.

Проверьте вывод заземления, см. ru-RU0900c8af809535ff#KC01602813.

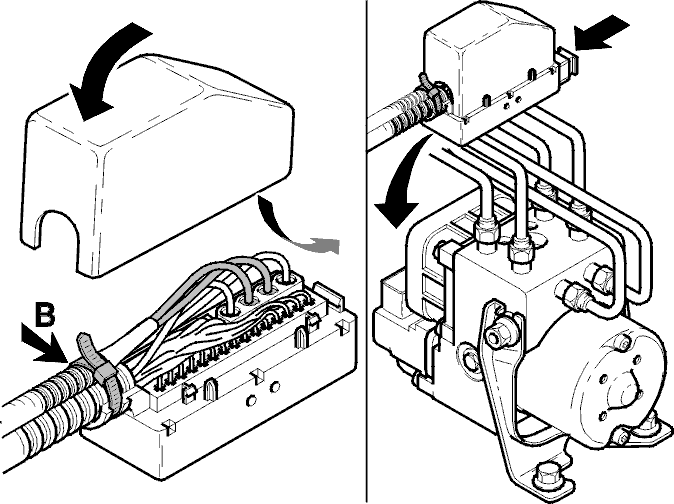

Зацепите крышку за разъем. Нажмите на крышку и вставьте ее на место.Поместите новый кабель в жгут проводов. Закрепите кабель ленточным хомутом (В).Нанесите смазку (номер 1161427) на выводы и штырьки в блоке антиблокировочной тормозной системы (ABS).Подсоедините разъем. Закрепите разъем при помощи стопорного штифта.

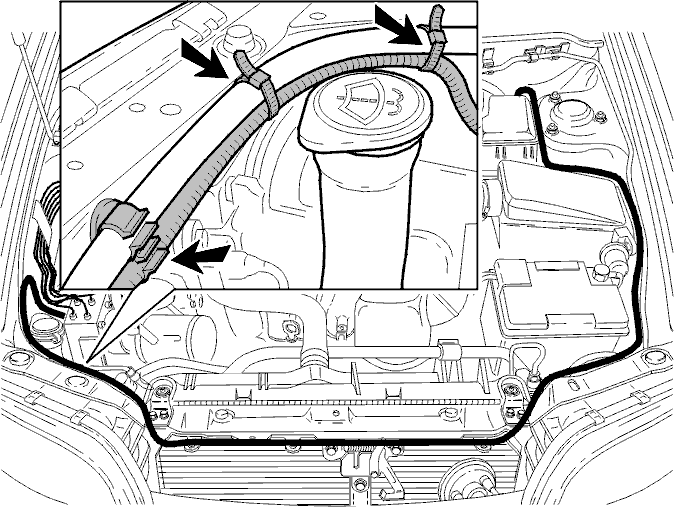

Жгут проводов, прокладка

Проложите жгут проводов между верхом радиатора и верхней стороной кузова.Закрепите жгут проводов, как показано на иллюстрации (жгут проводов можно закрепить в зажиме для шланга радиатора, если его открыть).

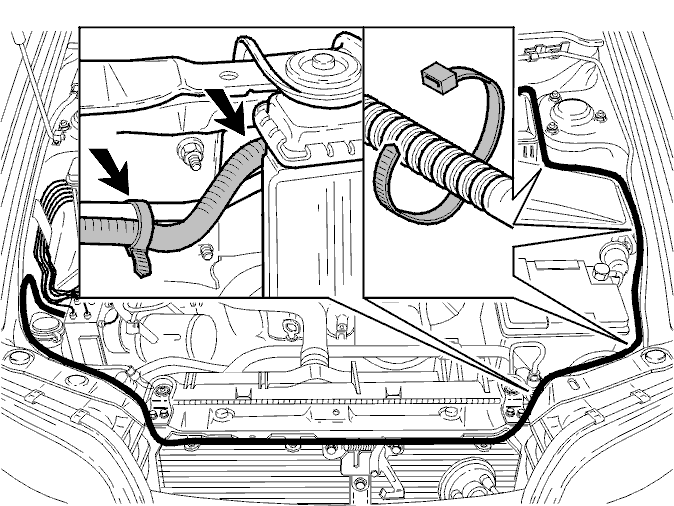

Жгут проводов для левой стороны автомобиля, прокладка

Проложите жгут проводов по верхней стороне кузова и радиатора, и дальше над левой фарой.Прикрепите жгут проводов к тросу защелки капота или кузову, как показано на иллюстрации.

Проложите жгут проводов к объединенному блоку реле/предохранителей в моторном отсеке

Автомобили с левосторонним управлением
Проложите жгут проводов от троса защелки капота за воздухоочистителем к объединенному блоку реле/предохранителей.

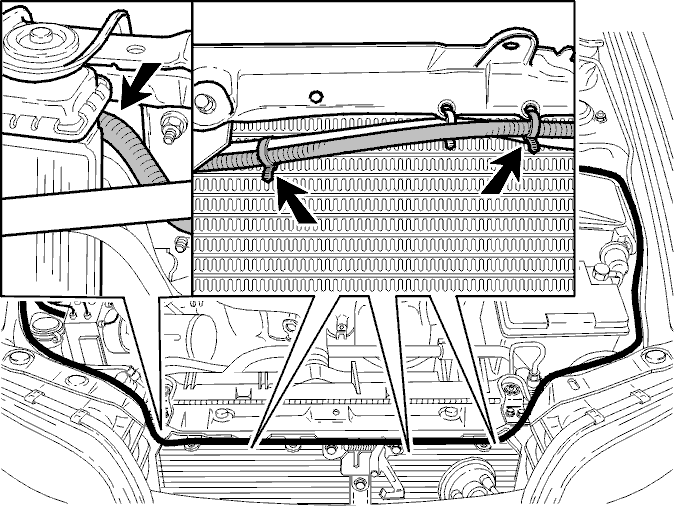

Автомобили с правосторонним управлением
Протяните жгут проводов вниз за блоком фары и затем за воздухоочистителем.Закрепите жгут проводов, как показано на иллюстрации.

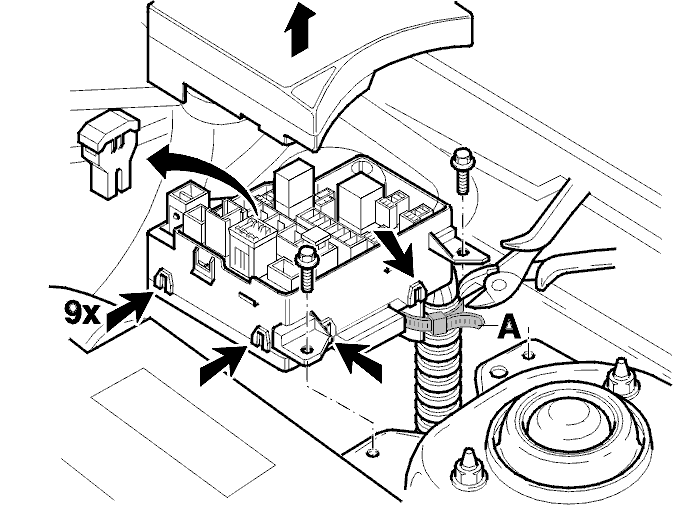

Откройте объединенный блок реле/предохранителей, чтобы установить жгут проводов

Снимите верхнюю крышку.Снимите предохранитель 50 A для ABS.Выверните два винта крепления. Сдвиньте объединенный блок реле/предохранителей как можно дальше, чтобы снять нижнюю крышку.Откройте ленточный хомут (А) на жгуте проводов.Осторожно откройте фиксатор. Отогните крышку вниз.

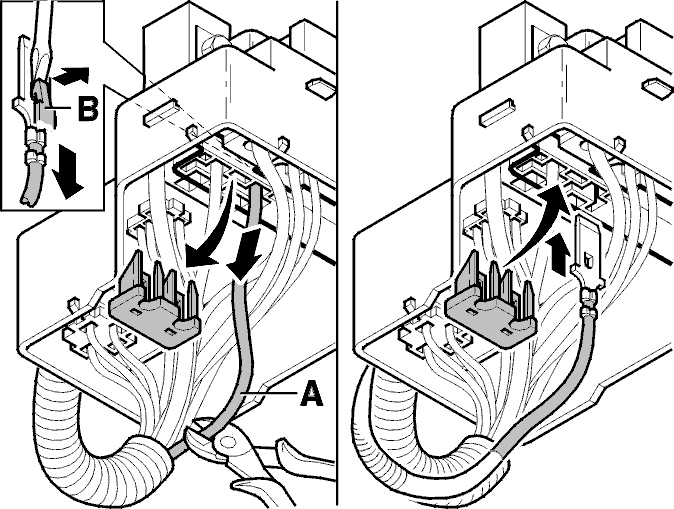

Объединенный блок реле/предохранителей, установка нового жгута проводов

Снимите стопорный зажим.Снимите красный кабель (А) с корпуса розетки. Сдвиньте защелку (В) с вывода. Одновременно потяните кабель.Отрежьте проводку сзади как можно дальше.Установите новый вывод в правильное положение. Потяните за кабель, для того чтобы убедиться в прочности крепления. Вывод должен быть закреплен.Установите стопорный зажим.

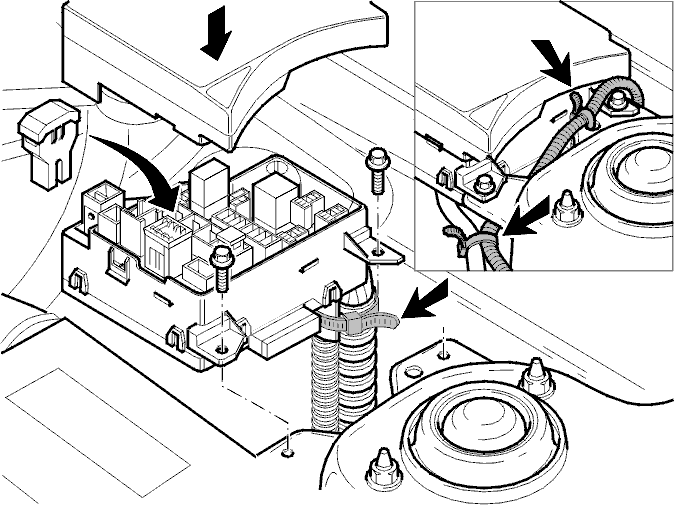

Объединенный блок реле/предохранителей, установка

Установите на место нижнюю крышку. Убедитесь, что стопорный зажим установлен правильно.Установите ленточный хомут. Прикрепите жгут проводов к проводке объединенного блока реле/предохранителей.Проложите жгут проводов, как показано на иллюстрации.Установите объединенный блок реле / предохранителей. Затяните винты. Затяните до 10 Н·м.Установите на место предохранитель 50 A для ABS.Установите верхнюю крышку.

Заключительные операции

Поверните ключ зажигания в положение II.Подсоедините отрицательный провод аккумулятора.Считайте и сотрите коды неисправности.Проверьте функционирование.Введите код магнитолы.

Бензиновые с турбонаддувом
Установите на место крышки двигателя.
