Новое оборудование и химические составы для ремонта кузова

В настоящее среди выпускаемых компанией Вольво запасных частей и приспособлений имеется новое устройство для нанесения шпатлевки, работающее от сжатого воздуха, номер по каталогу 1161444-3. Хотя новое устройство предназначено, главным образом, для нанесения распыляемого герметика, оно может также использоваться для нанесения других материалов, выпускаемых в стандартных картриджах емкостью 300 мл. Данное устройство обеспечивает непрерывное нанесение шпатлевки или клея для склеивания деталей кузова в виде равномерного шва с регулируемыми размерами. Материал может также наноситься в виде полосы или покрытия. Ширина и толщина слоя наносимого материала может плавно изменяться при помощи двух маховичков, находящихся на корпусе нагнетателя (инжектора).Нормальная величина давления сжатого воздух, необходимого для работы нагнетателя, составляет примерно 6 бар, а максимальное давление 10 бар.Комплект нагнетателя (инжектора) для нанесения герметика с пневматическим приводом, номер по каталогу 1161444-3.В комплект входят: нагнетатель для нанесения герметика, две распыляющие насадки, кольцо крепления стандартных картриджей с наносимым составом, а также переходник для крепления химических реактивов, упакованных в пластмассовые емкости (однако, химические реактивы в упаковке такого типа не включены в каталог запчастей компании Вольво)

Детали, выпускаемые отдельно:

• Насадка (распыляющая форсунка), номер по каталогу 1161446-8
• Кольцо крепления стандартного картриджа, номер по каталогу 1161455-9
• Трубка для смешивания клея, номер по каталогу 1159790-3.

Также выпускается набор запасных деталей, номер по каталогу 1161445-0, содержащий наиболее необходимые запчасти, такие как пластмассовый шланг, штуцеры, и уплотнительные кольца. Этот набор не входит в комплект нагнетателя (пульверизатора) 1161444, и должен заказываться отдельно.

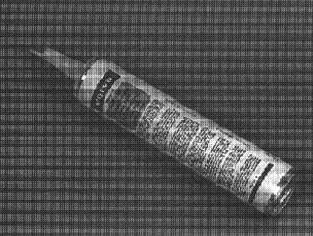

Распыляемый герметик для обработки кузова (комплект), 310 мл, номер по каталогу 1161443-5

Герметик представляет собой материал, используемый для восстановления исходного состояния автомобиля после выполнения различных кузовных работ. Материал является однокомпонентным составом, приготовленным на основе полиоксипропилена и дающим стойкие эластичные стыки, которые могут сразу же окрашиваться (влажное по влажному). Состав имеет серую окраску.В комплект герметика входят две насадки - одна для распыления, а вторая - для нанесения полосы (шва) реактива.

Примечание: Перед нанесением герметика очищенные от загрязнений поверхности панели должны обрабатываться грунтовкой, номер по каталогу 9139153-2.

Время полного отверждения:3 мм/24 часаМеры предосторожности:Избегайте попадания на кожу и в глаза. Избегайте вдыхания паров и аэрозолей, образующихся при распылении композиции.При распылении обеспечьте хорошее проветривание помещения.Используйте защитные перчатки

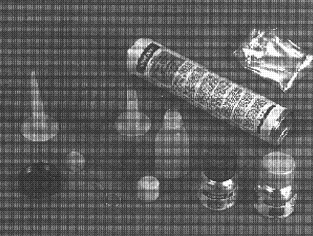

Клей для кузовных работ (комплект), номер по каталогу 1161439-3

Двухкомпонентный эпоксидный клей, идеально подходящий для склеивания деталей кузова, рекомендуется для использования в тех случаях, когда сварка не может применяться.Клей (120 мл) поставляется в комплекте с устройством для нанесения (аппликатором) и трубкой для смешивания двухкомпонентных клеевых составов.

Время отверждения:

• при 20 °C 10 - 12 часов
• при 40 °C 3 - 5 часов
• при 60 °C 1 - 1,5 часа
• при 80 °C 10 -15 минут.

Прочность на сдвиг:17 Н/мм². при 23 °CСопротивление на отрыв:4 - 5 Н на мм ширины.Меры предосторожности:При работе с клеем должны использоваться защитные перчатки и очки. Необходимо обеспечить хорошее проветривание помещения.Попадание клея на кожу может приводить к аллергическим реакциям.При попадании клея в глаза их следует немедленно промыть большим количеством воды и обратиться ко врачу.Внимание! Используемый ранее клей для кузовных работ, номер по каталогу 1161378-3, больше не выпускается.

Полиуретановый клей (PUR)

Инструкции и технические характеристики находятся в Руководстве по техническому обслуживанию, раздел "Кузов и остекление"

Нанесение герметизирующего шва

Срежьте верхнюю часть картриджа с герметиком

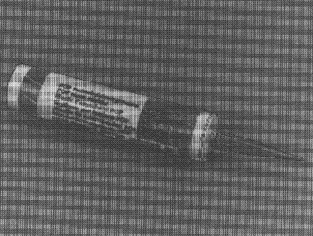

Установите на картридж насадку для нанесения полосы (шва) клея

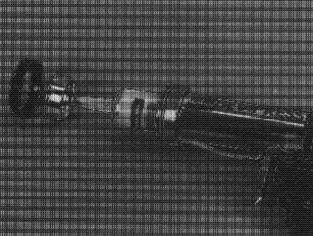

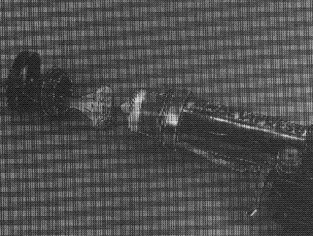

Отверните переднее кольцо нагнетателя герметика и вставьте картридж. Установите блестящее переходное кольцо и закрепите передним кольцом.

Подготовка

• Если обрабатываемая поверхность окрашена, очистите ее и слегка зашлифуйте тонкой наждачной бумагой до получения матовой поверхности.
• Если обрабатываемая поверхность неокрашена (необработанная панель), то перед нанесением герметика обработайте поверхность грунтовкой, номер по каталогу 9139153-2.

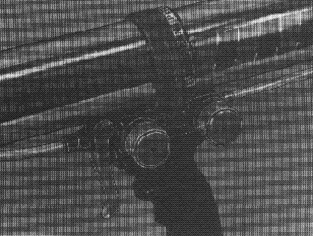

Отрегулируйте нагнетатель (установите маховички в необходимое положение)

• Красный маховичок - закрыт
• Синий маховичок: 2,5 - 3,5.

Подключите источник сжатого воздуха с величиной давления около 6 бар

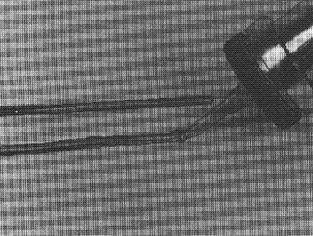

Нанесите полосу герметика

Удерживайте спуск (кнопку) в нажатом состоянии до выхода герметика из насадки.Нанесите равномерную полосу материала.Установка синего маховичка на большее деление приведет к получению более толстого шва, а при его установке на меньшее деление - более тонкого шва.

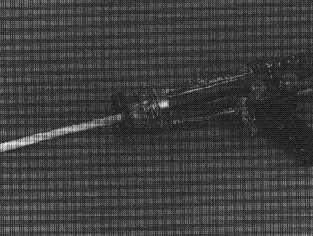

Распыление герметика

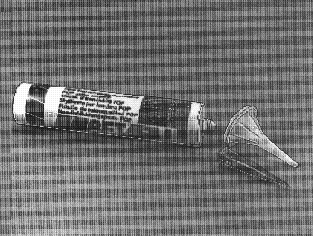

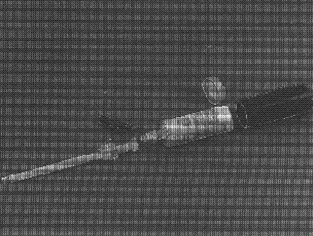

ПодготовкаУстановите на картридж с герметиком внутреннюю распылительную насадку.Вставьте картридж в нагнетатель, установите красную форсунку и затяните переднее кольцо.

Отрегулируйте нагнетатель (установите маховички в необходимое положение)

• Красный маховичок: 2,5 - 3,5
• Синий маховичок: 2,5.

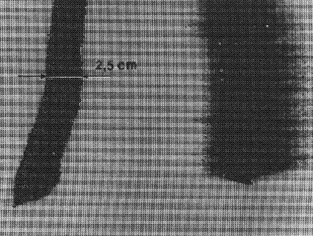

Распыление по поверхностиУстановка синего и красного маховичков в положение 2,5 обеспечивает нанесение полосы герметика шириной около 2 - 3 см.Красный маховичок: Более высокое значение - более гладкая поверхность; более низкое значение - более шероховатая поверхностьСиний маховичок:Более высокое значение - получение более узкого и более толстого слоя; более низкое значение - получение более широкого и более тонкого слояГерметику можно придать необходимую текстуры поверхности путем приближения или удаления насадки от поверхности панели или путем перемещения насадки в прямом и обратном направлении с одновременными поперечными движениями.

Подготовка

Зачистите склеиваемые поверхности до голого металла.

В этом случае грунтовка использоваться не должна!

Картридж с клеем:

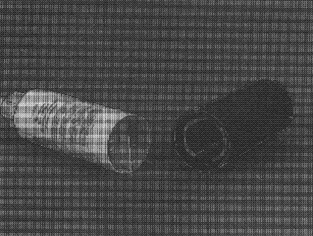

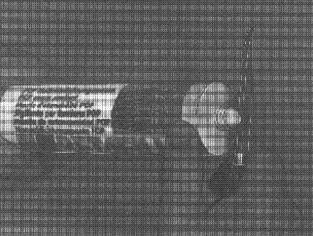

Отверните белую гайку, находящуюся на верхней части картриджа с клеем. Снимите защитную втулку черного цвета и вместо нее прикрепите трубку для смешивания. Затяните трубку для смешивания белой гайкой.

Снимите с нижней части картриджа защитную втулку из пластмассы белого цвета и прикрепите устройство для нанесения клея (черного цвета).

Нагнетатель:

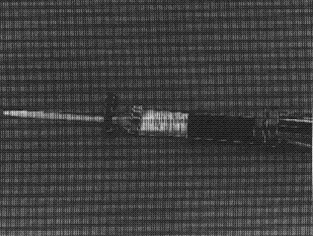

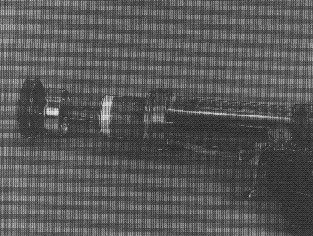

Отверните и снимите с нагнетателя красное кольцо.Вставьте в нагнетатель картридж с клеем, на который установлены устройство для нанесения (аппликатор) и смесительная трубка.

Установите блестящее переходное кольцо и закрепите красным кольцом.

Отрегулируйте нагнетатель (установите маховички в необходимое положение):

• Красный маховичок: закрыт
• Синий маховичок: 3 - 8.

Нанесение двухкомпонентного клея

Держите спуск (кнопку) в нажатом положении до тех пор, пока клей не появится из трубки смесителя. Для обеспечения полного завершения смешивания компонентов выдавите на бумагу примерно 10 см клея.

Нанесите на склеиваемую поверхность необходимое количество клея.

Установите приклеиваемую панель на место и закрепите ее в требуемом положении.

Выдержите в течение указанного времени, необходимого для отверждения клея номер по каталогу
1161439-3

Картридж с клеем

Срежьте нижнюю часть картриджа с клеем.Высыпьте осушитель.С помощью большой отвертки проделайте отверстие в алюминиевой диафрагме, находящейся в передней части картриджа. Размер отверстия в диафрагме должен быть таким же, как и размер отверстия картриджа.

Установите:

• Насадку на картридж
• Картридж в нагнетатель.

Нагнетатель (устройство для нанесения герметика):

Отверните красное кольцо, находящееся в передней части нагнетателя.Вставьте в нагнетатель картридж с клеем, на который установлена смесительная трубка.Установите блестящее переходное кольцо и затяните красное кольцо.Внимание! Устройство для нанесения клея (аппликатор) предназначено лишь для работы с однокомпонентным полиуретановым клеем, оно используется вместо ранее применявшегося аппликатора с номером по каталогу 1159029-6.

Установите положения маховичков нагнетателя

• Красный маховичок: закрыт
• Синий маховичок: 3 - 8.

Нанесите однокомпонентный полиуретановый клей

Держите спуск (кнопку) в нажатом положении до тех пор, пока клей не появится из трубки смесителя.

Нанесите на приклеиваемую поверхность необходимое количество клея. Установите стекло (или другую приклеиваемую деталь) на место и закрепите его в нужном положении.

Выждите в течение указанного времени, необходимого для отверждения клея номер по каталогу
1161439-3.

Клей:

Если при склеивании весь клей не был израсходован, оставьте смесительную трубку на картридже до выполнения следующих работ по склеиванию деталей (или установите на место черную защитную втулку).

Отверждение клея в смесительной трубке произойдет через приблизительно 30 минут после нанесения клея на деталь. Перед началом следующей работы по склеиванию трубка должна быть заменена. Имеет смысл заказать одновременно с клеем также и дополнительные смесительные трубки (номер по каталогу 1159790-3, набор из 10 трубок).

Герметик:

Если во время работы герметик не был израсходован полностью, оставьте насадки и картридж на месте (в нагнетателе) до завершения выполнения работ. Перед повторным использованием нагнетателя снимите и начисто продуйте насадки сжатым воздухом (держите насадки во время продувки над мусорным ведром).При замене насадки на картридже снимите насадку и выждите некоторое время, необходимое для высыхания герметика. Перед повторным использованием насадки ее можно очистить путем продувки сжатым воздухом. Картриджем с герметиком можно пользоваться в течение примерно одного месяца после его открывания.Если насадка для нанесения герметика будет использоваться для работы с другим материалом, например, клеем, снимите наружную насадку красного цвета. Выждите некоторое время, необходимое для высыхания герметика в снятой насадке. После высыхания герметика насадку можно полностью очистить путем продувки сжатым воздухом.
