Новая система электрооборудования 960, 1995-

Применимость

Модель	Двигатель	Год
960	—	1995

- В автомобилях 960 1995- используется новая система

электрооборудования

Эта система имеет следующие преимущества:

Повышенная надежность за счет снижения числа жгутов проводки и использования более совершенных разъемов.
Упрощенный доступ к предохранителям и реле.
Лучшая защита предохранителями различных компонентов.
Укороченная проводка сигналов/электропитания.

Иллюстрация

A3500299

Блок главных предохранителей: A:

A3500243

Блок главных предохранителей расположен позади
аккумуляторной батареи. Этот блок включает 8 главных
предохранителей на 50 А каждый. Защита предохранителями
проводов электропитания
с аккумуляторной батареи обеспечивает защиту
практически всего электрооборудование автомобиля.Это улучшает защиту проводки.Например, при коротком замыкании перегорает
соответствующий предохранитель и сама проводка не
подвергается воздействию высокого тока, который в
противном случае может привести
к расплавлению проводов. Наличие главных
предохранителей позволило уменьшить сечение
проводов, идущих от аккумуляторной батареи.

Объединенный блок реле/предохранители в

моторном отсеке: L

A3500245

Объединенный блок реле/предохранители,
расположенный в моторном отсеке рядом с левым опорным
стаканом, содержит реле и предохранители для
некоторого электрооборудования
моторного отсека.Благодаря тому, что реле и предохранители
располагаются рядом с соответствующими
электрическими компонентами, сокращается количество
проводов, идущих в салон.В этом блоке имеются гнезда для 18
предохранителей и 13 реле.В задней части блока, -см. - В автомобилях 960 1995- используется новая система
электрооборудования -располагается
перемычка противотуманного фонаря (В/1) и сервисное
гнездо (В/2), предназначенное
для включения стартера.

Блок предохранителей в салоне: C

A3500244

Блок предохранителей в салоне имеет гнезда для 24
плавких предохранителей, а также для двух
автоматических предохранителей и трех реле.Два из этих трех реле являются реле перегрузки,
а третье предназначено для топливного насоса.

Блок реле в салоне: D

A3700478

Реле в блоке салона предназначены для
некоторого электрооборудования, расположенного
внутри салона.Однако, имеются некоторые исключения. Например,
реле прерывистой работы очистителя заднего стекла в
5-дверных моделях располагается рядом с датчиком
выхода из строя
задних ламп на левой колесной арке.

960 1995- Новая электрическая система Электрические

зоны и разъемы

Вся электрическая система разделена на

несколько электрических зон

Каждая электрическая зона состоит из подсистемы,
представляющей собой отдельный жгут проводки,
обслуживающий различные компоненты. В свою очередь,
электрическая зона подключена к остальной
электрической
системе через многоштекерные разъемы. Благодаря
использованию малого количества больших жгутов,
сократилось число разъемов и, соответственно, число
возможных источников неисправностей.

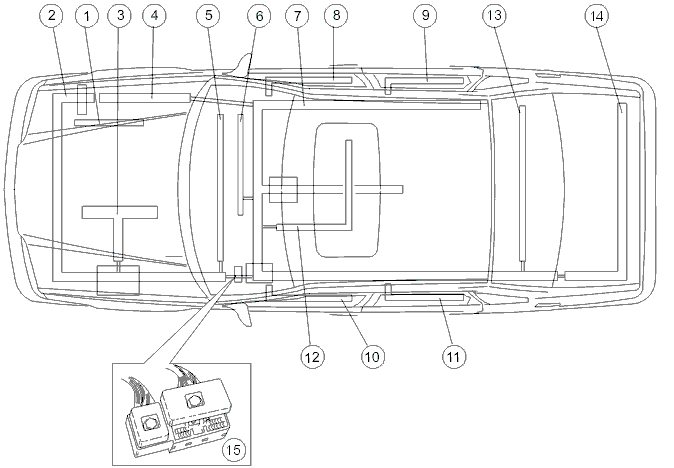

A3500304

Электрическая зона:	Наименование:	Система/компонент:
1	Аккумуляторная батарея	Аккумуляторная батарея, "масса" кузова и двигателя, электропитание 30 стартера.
2	Моторный отсек	Фары, стеклоочистители, датчик температуры окружающего воздуха, диагностический разъем, звуковой сигнал, модуль управления системой Motronic 1.8 и вакуумный насос системы поддержания заданной скорости. Включает блок главных предохранителей, а также объединенный блок реле/предохранителей.
3	Двигатель	Форсунки, катушка зажигания, потенциометр дроссельной заслонки, датчик массового расхода воздуха, датчик детонации, датчика частоты вращения коленчатого вала, воздушный клапан холостого хода, стартер и генератор.
4	ABS	Гидравлический насос, модуль управления ABS, датчик ABS и сирена охранной сигнализации
5	Приборная панель	Комбинация приборов, переключатели на панели управления, магнитола и громкоговоритель.
6	Отопитель	Система управления микроклиматом, вентилятор салона, резистор/блок питания вентилятора, светодиод охранной сигнализации/датчик солнечного излучения.
7	Салон	Переключатели на туннеле карданного вала, выключатель зажигания, выключатель звукового сигнала, переключатель стеклоочистителем, освещение салона, указатель уровня топлива в баке, датчик спидометра, система SRS, провод антенны, электропривод и обогрев переднего сиденья. Также включает блок предохранителей и блок реле.
8-11	Двери	Электропривод стеклоподъемников и наружных зеркал заднего вида, система централизованного запирания, громкоговоритель и фонари сигнализации открытия дверей.
12	Крыша	Освещение салона и электропривод люка в крыше.
13	Вещевая полка	Высокорасположенные сигналы торможения, освещение багажника, обогреватель заднего стекла.
14	Задняя часть автомобиля	Задние фонари, освещение багажного отделения в 5-дверных моделях, фонари освещения номерного знака, задний узел централизованного запирания, датчик выхода из строя задних ламп, реле прерывистой работы очистителя заднего стекла в 5-дверных моделях.
15	----	На рисунке показаны гибридные разъемы. Разъемы этого типа соединяются и разъединяются с помощью винта, расположенного в средней части разъема.
