Новая прокладка кабеля микрофона

Условия
См. симптом неисправности.

Причина неисправности

• Помехи от проводки в крыше и левой стойки А.

Симптом неисправности

• Тиканье(похожее на шум вертолета) слышно во время разговора, когда зажигание включено и ни один из участников разговора не говорит
• Войслышен во время разговора, когда включено освещение в потолке.

Следующий метод не применим для автомобилей сVolvo on Call.

Подготовка

Отсоедините отрицательный провод аккумулятора, см. VIDA:Ремонт и установкаФункциональная группа 31“Заметьте при отсоединении/подсоединении провода аккумулятора ”

Внутренняя обивка крыши, отсоединение

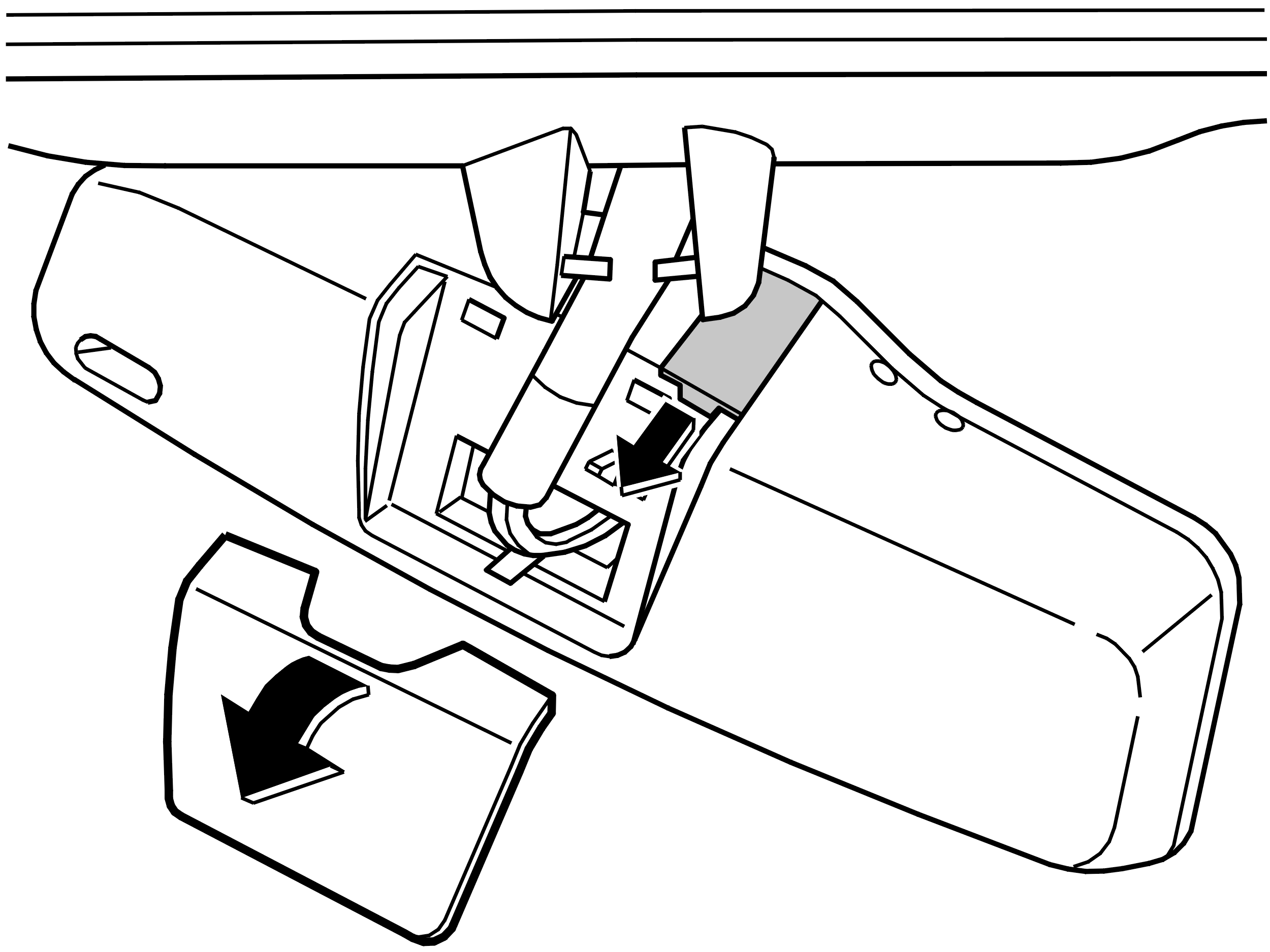

Снимите микрофон. Отсоедините внутреннюю обивку крыши на переднем крае, см. VIDA:Ремонт и установкаФункциональная группа 39"Микрофон (телефонная система громкоговорения)"

Микрофон, установка

Примечание: Кабель микрофона не должен быть перекручен, пересекаться сам с собой, а также не должно быть петель.

Наличие этого повлияет на функционирование.

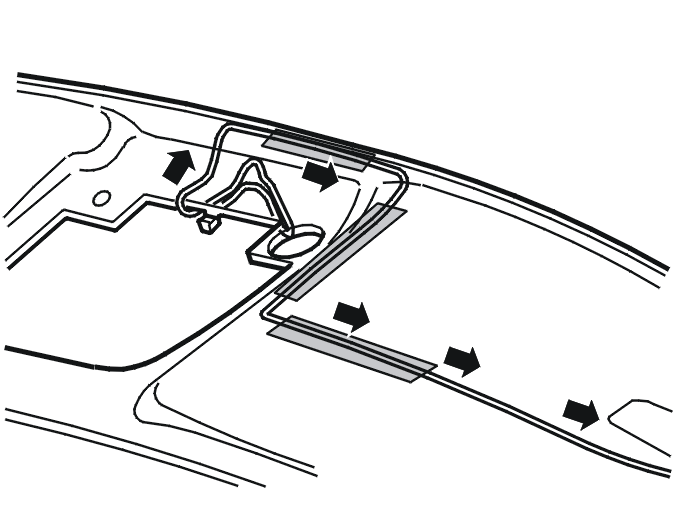

Установитеновыймикрофон (из комплекта) номер. 8651624. См. VIDA:Ремонт и установкаФункциональная группа 39"Микрофон (телефонная система громкоговорения)"Проложите кабель микрофона, как показано на иллюстрации (1).

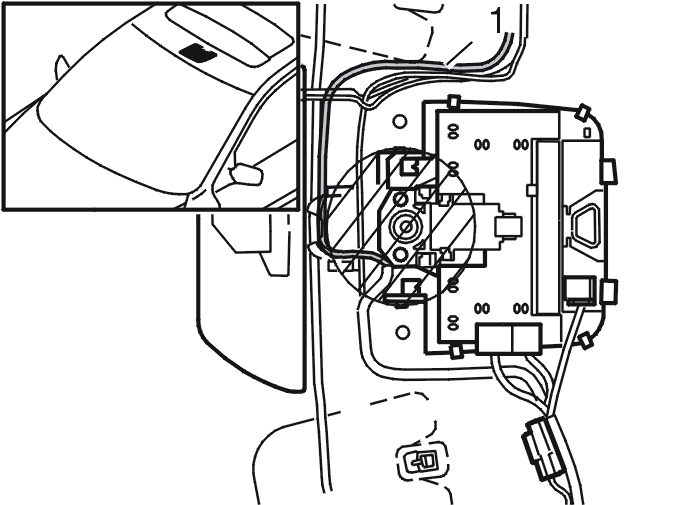

Примечание: Убедитесь, что кабель не зажимается при установке верхнего электронного модуля (заштрихованный участок на иллюстрации).

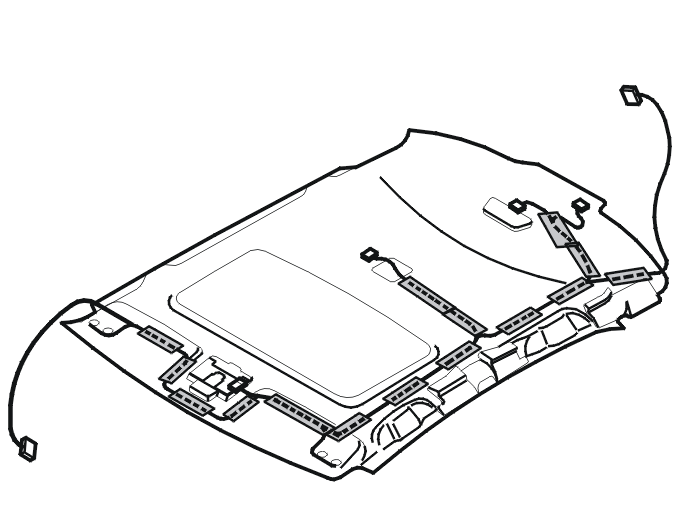

Установка кабеля микрофона

Проложите кабель микрофона вдоль имеющегося кабеля антенны перед верхним электронным модулем к правой стойке А.Закрепите кабель при помощи войлочной ленты.Проложите кабель микрофона вдоль кабеля антенны к разъему в правой стойке А.Закрепите лентой излишек кабеля в дуге над внутренней обивкой крыши.

Примечание: Кабель микрофона не должен быть перекручен, пересекаться сам с собой, а также не должно быть петель.

Наличие этого повлияет на функционирование.

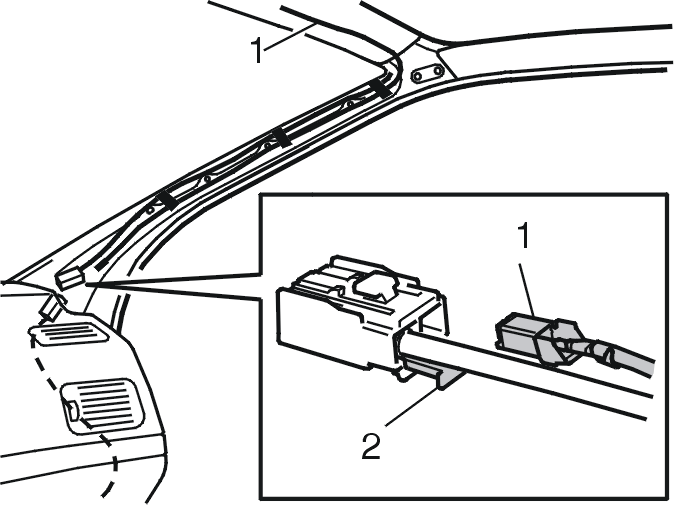

Стойка А, разъем

Разъедините разъем в правой стойке А.

Разъем, модифицирование

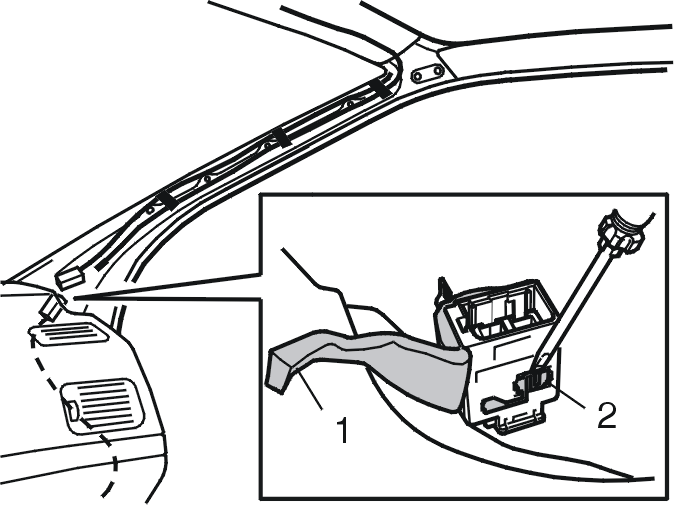

Снимите звукоизоляцию (1) вокруг нижнего разъема.Снимите вывод заземления (2) в разъеме.Установите звукоизоляцию (1).

Кабель микрофона в стойке А, установка

Снимите вторичный фиксатор (2).

Установите:

• кабель микрофона (1) в свободный вывод в имеющемся 2-штырьковом разъеме
• вторичный фиксатор (2).

Подсоедините разъем.Установите кабель вдоль имеющегося кабеля.

Внутренняя обивка крыши, установка

Установите внутреннюю обивку крыши, см. VIDA:Ремонт и установкаФункциональная группа 39"Микрофон (телефонная система громкоговорения)"

Переходный кабель модуля автомобильного телефона, установка

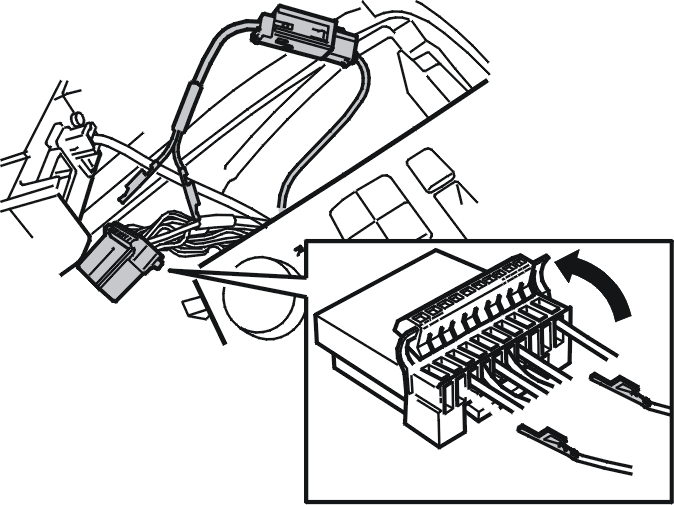

Снимите модуль автомобильного телефона, см. VIDA:Ремонт и установкаФункциональная группа 39"Модуль автомобильного телефона, Клавиатура"Откройте вторичный фиксатор на зеленом 22-штырьковом разъеме.

Снимите:

• белый кабель с вывода 1
• черный кабель с вывода 11.

Используйте специальный инструмент🔧 DEMONTERINGSVERKTYG

Подсоедините:

• белый кабель переходного кабеля в выводе 1
• черный кабель переходного кабеля в выводе 11.

Закройте вторичный фиксатор.Установите переходной кабель из комплекта на кабеле с серым разъемом от микрофона (ранее установленный на модуле автомобильного телефона). Заизолируйте и прикрепите лентой отсоединенную проводку к имеющемуся жгуту проводов.Прикрепите разъем переходного кабеля к имеющемуся жгуту проводов войлочной лентой.

Установка модуля автомобильного телефона

Установите модуль автомобильного телефона, см. VIDA:Ремонт и установкаФункциональная группа 39"Модуль автомобильного телефона, Клавиатура"Подсоедините отрицательный провод аккумулятора.Сотрите коды неисправности.Выполните функциональную проверку следующим образом:

• Включите зажигание
• Позвоните из автомобиля
• Соединение
• Оба участника разговора не говорят.

Тиканье (похожее на шум вертолета) слышно во время разговора, когда зажигание включено и ни один из участников разговора не говорит.

• Включите внутреннее освещение.

Участник разговора, которому звонят, не должен слышать вой.
