Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 (06-) | — | 2006–2013 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Элементы укрепления выпуклой части днища
Снимите компоненты. См.: Sidoparti, friläggning.
При замене комплекта элементов укрепления выпуклой части днища
Снимите:
- элементы укрепления выпуклой части днища, см.: Bottensvällare tröskel
- заднее крыло, см.: Skärm
- В-стойка, см.: B-stolpe.

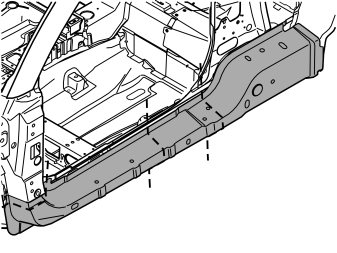

Выправьте повреждение наружу, чтобы облегчить выпрямление внутренних компонентов.См. также место резки на иллюстрации.Если А-стойка не подлежит замене, то усиливающий элемент следует спилить около переднего места резки.

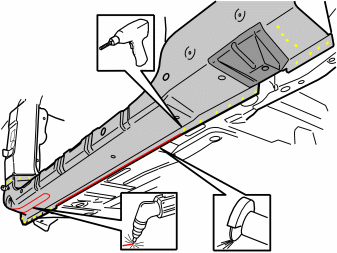

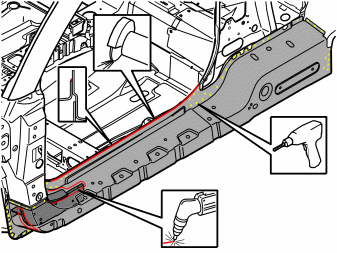

Просверлите (около желтой отметки) и отрежьте (около красной отметки).

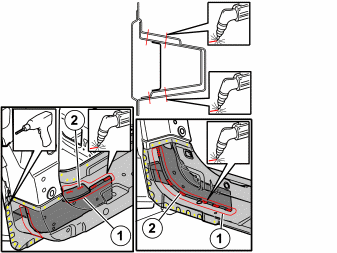

Отрежьте около (1), чтобы открыть доступ к сварочным швам усиливающих элементов в сторону усилений углов перед выпуклой частью днища.
Подсказка: Пользуйтесь плазма-резкой.
(2) показывает сварные швы, которыми закреплены усиливающие элементы усилений углов, их также следует срезать.
Установка
Установка усилений выпуклой части днища
Для сварки компонентов кузова см.: Svetsning, allmänt.Нанесите грунтовку под сварку.Информацию о материале см. в Plåt, materialinformation.

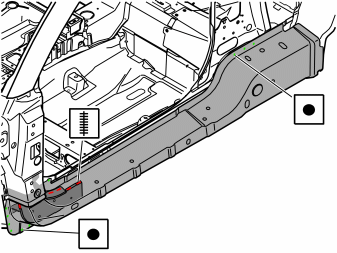

Проверьте соответствие.Приварите как показано на рисунке.

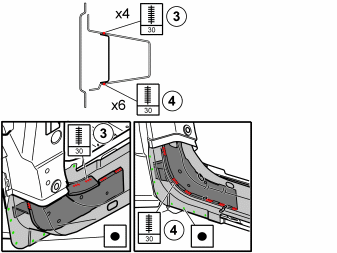

Отрежьте и приварите усиливающий элемент, см. (3) и (4).
Установите:
- элементы укрепления выпуклой части днища, см.: Bottensvällare tröskel
- В-стойка, см.: B-stolpe
- заднее крыло, см.: Skärm.
Уплотнение. См.: Karosstätning, tätningsschema.Установите компоненты, как описано в Bakparti, friläggning Bakparti, friläggning Bakparti, friläggning и Sidoparti, friläggning.Защита от ржавчины. См.: Rostskydd.
