Применимость

Модель Двигатель Год
XC60 2009–2015A

Примечание: Работа выполняется одинаково на автомобиле с левосторонним и правосторонним управлением (Зеркально симметрично). На рисунке показан автомобиль с левосторонним управлением. Если есть какие-либо различия между автомобилями с левосторонним и правосторонним управлением, то изображаются оба варианта.

IMG-245980

  • Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

IMG-298585

  • Снимите панель туннельной консоли на левой стороне (Относится также к автомобилю с правосторонним управлением). Она установлена с семью зажимами внутри.

IMG-282523

  • Осторожно отогните и освободите панель, обдувая сжатым воздухом вокруг неё. Панель закреплена пятью зажимами по сторонам и вверху, а также четырьмя крепёжными пружинами у нижней кромки.

IMG-282524

  • Вытяните панель и отсоедините контактный разъем света аварийной сигнализации.

Иллюстрации A и B
IMG-303983

Замена панели для вентиляционного отверстия

  • Затолкните фиксаторы с помощью маленькой отвертки.
  • Загните воздушное сопло и открепите его от четырех монтажных проушин у нижней кромки панели.

IMG-303984

IMG-303985

  • Вдавите фиксаторы на аварийной кнопке и вытащите кнопку.

IMG-334413

  • Снимите и переместите зажимы к новой панели, отложите старую.

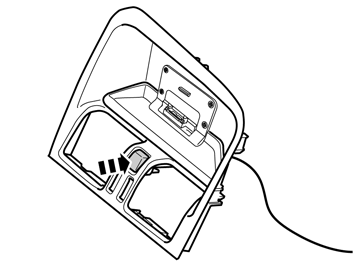

IMG-334414

  • Установите кнопку аварийной сигнализации в новой панели.

IMG-334416

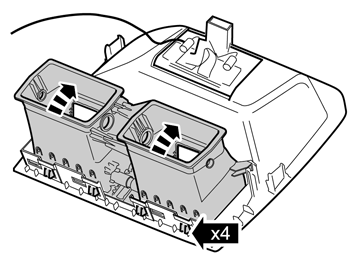

  • Установите выдув в новой панели.

IMG-329154

IMG-329155

  • Установите ленту для защиты туннельной консоли.

IMG-293021

IMG-293022

IMG-293023

IMG-293024

IMG-329163

IMG-293028

IMG-293029

IMG-329164

IMG-334421

  • Снимите заднюю торцовую часть с крышкой.
  • Освободите контактные разъемы для гнезда 12 В и подогрева сиденья.

IMG-334422

Жгут проводки до среднего кронштейна протягивается одинаково на автомобиле с левосторонним и правосторонним управлением.

  • Возьмите проволочную спираль и введите в задний край туннельной консоли. Переместите ее вперед на левой стороне и наружу там, где находилась левая боковая панель.Поднимите задний край консоли для лучшего доступа.

IMG-334423

  • Возьмите большой жгут проводки из комплекта и закрепите его у конца на проволочной спирали с помощью куска изоленты.
  • Протяните жгут проводки.Поднимите задний край туннельной консоли, чтобы легче было протягивать.
  • Проверьте, чтобы жгут проводки не защемлялся, когда туннельная консоль будет установлена на место.

IMG-334424

  • Подсоедините вилочный контакт (1) в новом жгуте проводки к гнезду 12 В.
  • Подсоедините отсоединенный контактный разъем (2) от гнезда 12 В к розеточному контакту (2) в новом жгуте проводки.
  • Вновь подсоедините зеленый контактный разъем (3).
  • Введите контактные разъемы и держатель предохранителей вниз, насколько это возможно.

IMG-329164

IMG-334425

  • Обмотайте контактные разъемы и держатель предохранителей лентой из пеноматериала.

IMG-334426

  • Поставьте контактные разъемы и держатель предохранителей.

IMG-334427

IMG-334428

IMG-334429

IMG-293023

IMG-334431

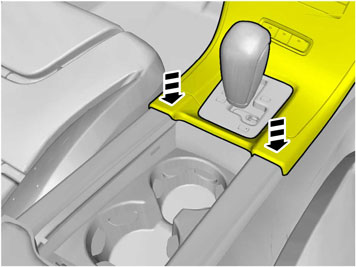

IMG-334432

IMG-334433

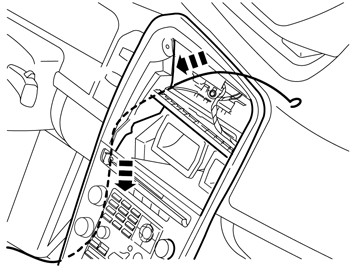

  • Проведите вниз проволочную спираль через средний кронштейн на левой стороне и наружу там, где находилась боковая панель.

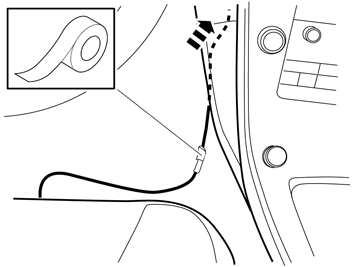

IMG-334434

  • Закрепите протянутый провод куском изоленты и потяните его вверх.

IMG-334435

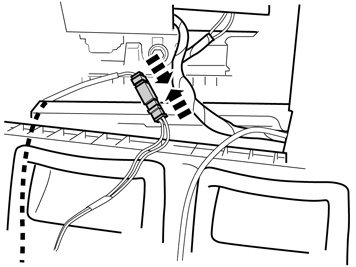

  • Возьмите короткий провод из комплекта и присоедините к недавно проложенному.

Пункты 36-49 выполняются зеркально симметрично для автомобиля с правосторонним управлением

IMG-222265

IMG-333776

IMG-333777

IMG-333778

IMG-222268

  • Уберите винты и панель.

IMG-222270

  • Отсоедините контактный разъём для освещения и отложите панель в сторону.

IMG-295944

  • Выверните два винта.

IMG-295945

  • Осторожно отогнув, снимите освещение перчаточного ящика.

IMG-295946

  • Отсоедините контактный разъем от лампы освещения перчаточного ящика, он может быть закреплен жестко.

IMG-295947

  • Снимите шесть винтов.
  • При необходимости освободите контактный разъем держателя SIM-карты.
  • Вытащите немного перчаточный ящик, чтобы зажимы освободились.
  • Снимите перчаточный ящик.

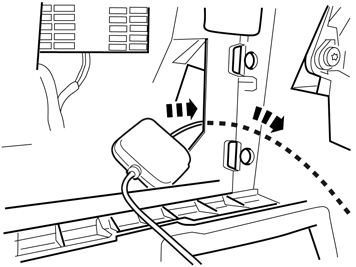

IMG-334449

  • Возьмите панель с держателем и антенной из комплекта.
  • Введите антенну над воздухоотводом вправо вниз к заднему краю панели приборов.

Примечание: Оставьте столько избыточной длины провода, чтобы панель с держателем не мешала, когда будет происходить подсоединение в среднем кронштейне.

IMG-333785

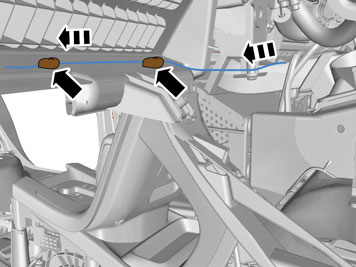

  • Продолжайте тянуть антенну с проводом, от правого воздуховода в среднем кронштейне, и затем вдоль заднего края панели приборов вправо.
  • Закрепите кусками бутиловой ленты.

IMG-333786

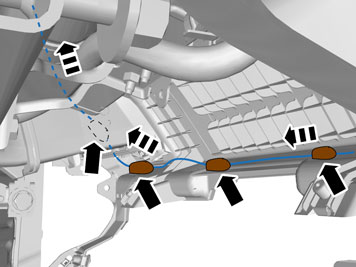

  • Продолжайте тянуть антенну с проводом к воздуховоду у правого торца панели приборов.
  • Протяните ее по внешней стороне воздуховода наружу через отверстие в торце и разместите на панели приборов.
  • Закрепите провод на внешней стороне воздуховода с помощью бутиловой ленты.

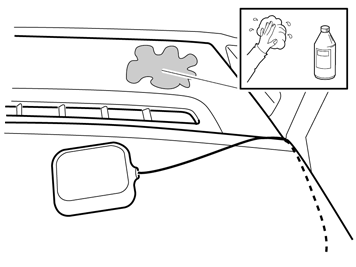

IMG-334451

  • Очистите поверхность перед воздухоотводом (правая сторона панели приборов) и протрите насухо.

IMG-334452

  • Снимите защитную ленту с крепежной ленты.

Пункты 51-53 выполняются зеркально симметрично для автомобиля с правосторонним управлением

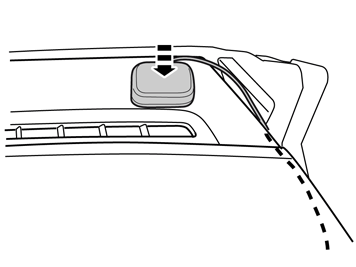

IMG-334453

  • Прижмите антенну примерно в том положении, которое показано.

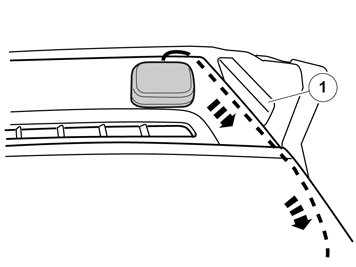

IMG-334454

  • Протяните провод под держателем (1) для стойки А и назад.
  • Протяните назад избыточную длину провода к заднему краю панели приборов, где ранее был протянут провод.

Иллюстрации A и B

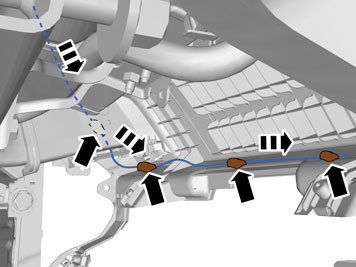

IMG-334455

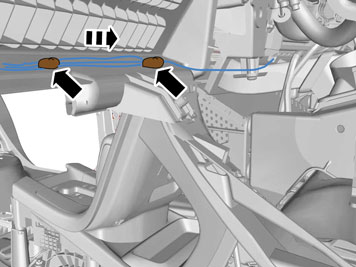

  • Зафиксируйте избыточную длину провода у имеющихся кусков бутиловой ленты согласно иллюстрации А и В.
  • Закрепите также на правой стороне воздуховода.

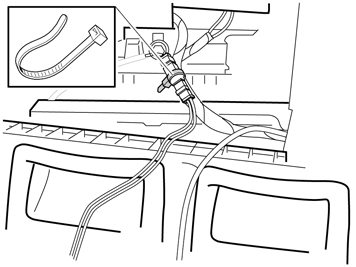

IMG-334456

IMG-334457

  • Зафиксируйте зеленые контактные разъемы у имеющегося жгута проводки с помощью ленточного зажима.

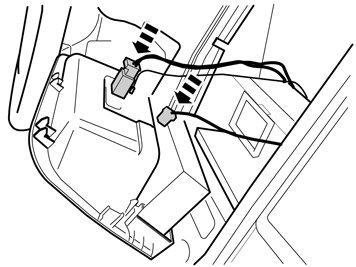

IMG-334458

  • Подсоедините контактные разъемы держателя и кнопки аварийной сигнализации.

IMG-334459

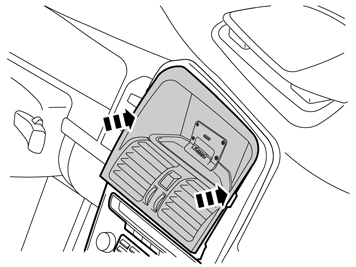

  • Прижмите панель. Убедитесь в том, что провода не оказались напротив воздухоотводов.

Пункты 57-66 выполняются зеркально симметрично для автомобиля с правосторонним управлением

IMG-333791

IMG-333792

IMG-333793

IMG-296464

  • Возьмите перчаточный ящик и при необходимости подсоедините контактный разъем к держателю sim-карты.
  • Утопите контактный разъем освещения перчаточного ящика.

IMG-296465

IMG-296466

IMG-296467

IMG-286608

IMG-225272

IMG-280033

Рисунки А, В и С

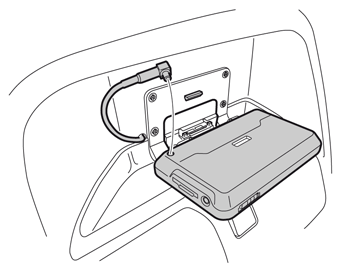

IMG-333800

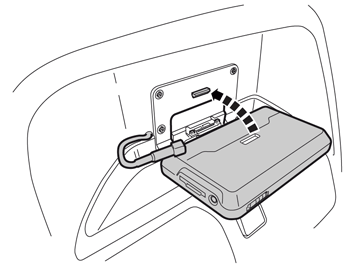

  • Возьмите блок Garmin, подсоедините антенну и установите направляющие отверстия в основании на соответствующие штифты в держателе.
  • Откиньте его вперед до упора и проверьте, чтобы он пружинил и запирался на крючок сзади. При демонтаже отожмите приемник вниз до отпускания крючка и затем откиньте его назад и освободите контакт антенны.

IMG-333801

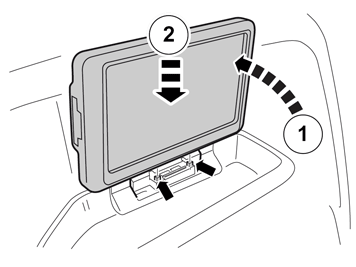

IMG-334328
