Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| V60 | — | 2011–2015A |
Примечание: Некоторые операции в настоящей инструкции по монтажу представлены только рисунками.
Это руководство по монтажу показывает монтаж на автомобиле с левосторонним рулевым управлением.
При установке на автомобиле с правосторонним управлением моменты выполняются на противоположной стороне и/или зеркально симметрично.
Там, где исполнение отличается, также показывается и исполнение для правостороннего рулевого управления с текстом и иллюстрацией.
Относится к автомобилям, на которых переносная навигационная система и монтажный набор TMC устанавливаются одновременно:
Выполните прежде всего пункты 1-20 и 24-33 в руководстве по установке системы навигации, переносной. Затем выполните пункты 14-22 в данном руководстве по установке. Наконец, выполните пункты 37-38 в руководстве по установке системы навигации, переносной.
Касается автомобилей, где смонтирована переносная Навигационная система
- Установите ключ зажигания в положение 0.
Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

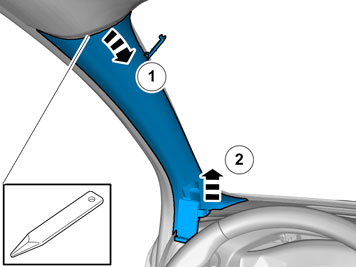

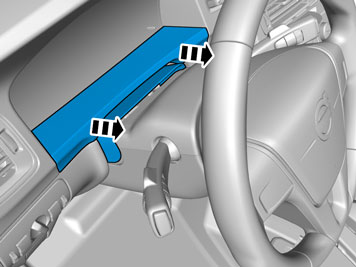

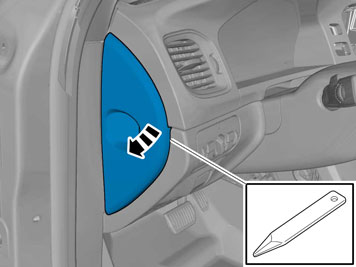

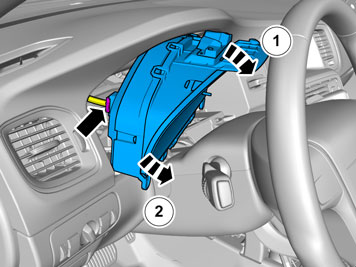

- Снимите выделенный компонент.

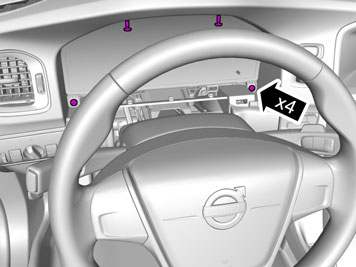

- Выверните винты.

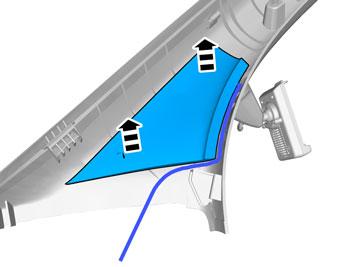

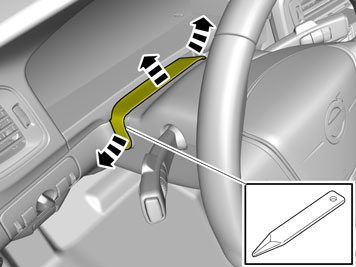

- Снимите выделенный компонент.
- Отсоедините контактный разъем.

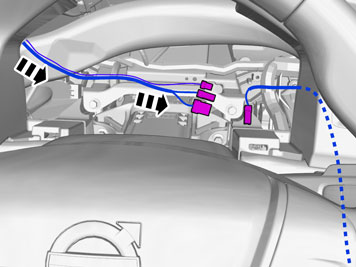

- Снимите ленточный зажим/ленточные зажимы.
- Снимите ленточный зажим/ленточные зажимы.
- Отсоедините контактные разъемы.

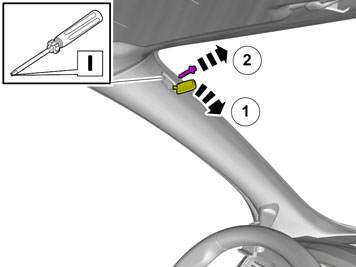

- Освободите резиновую планку.

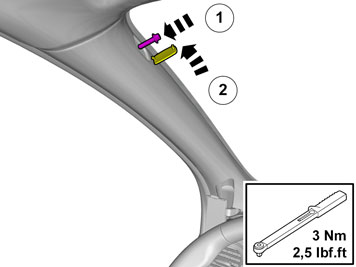

- Выверните винт.
Иллюстрации A и B

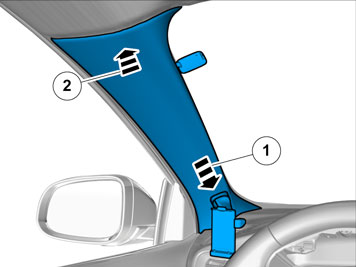

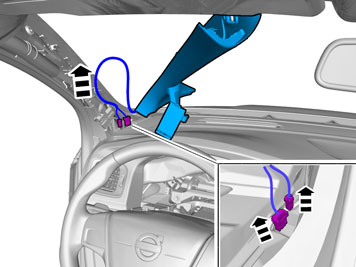

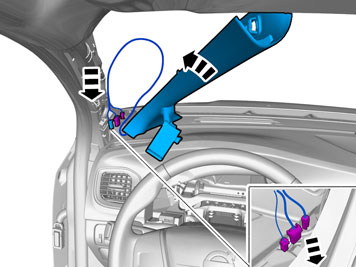

- Снимите панель и осторожно протяните жгут проводки.

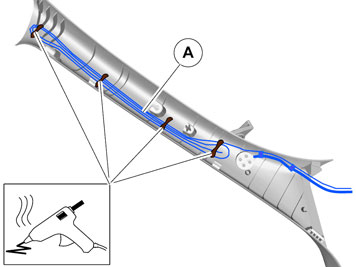

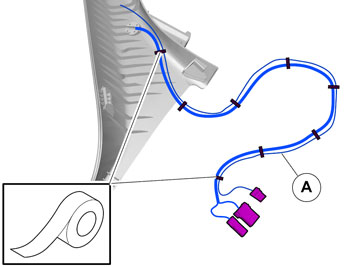

- Закрепите провод антенны у провода держателя с помощью соответствующей липкой ленты.
- Расположите избыточную длину кабеля вдоль панели и приклейте.
Иллюстрации A и B

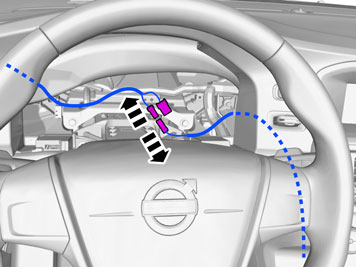

- Протяните провода в приборную панель.
Иллюстрации A и B

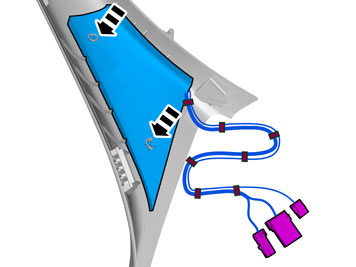

- Установите панель на место.

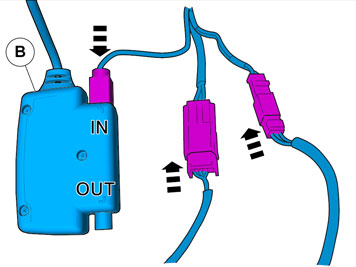

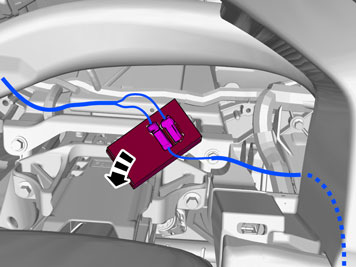

- Подсоедините контактные разъемы к блоку TMC. Тонкий провод антенны подсоединяется к "IN" на блоке TMC.

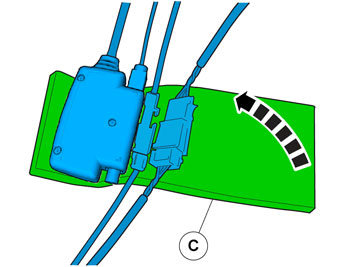

- Скатайте с моток и обмотайте блок TMC с контактными разъемами и кабелем.

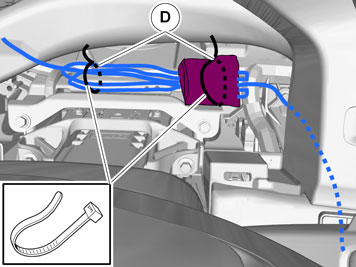

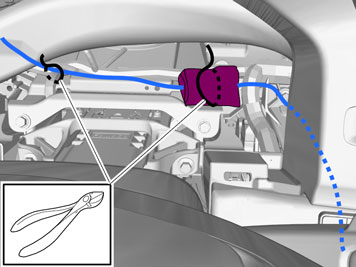

- Распределите избыточную длину у имеющегося жгута проводки и зажмите обмотанные детали у него. Проследите за тем, чтобы обмотанный пакет был как можно тоньше во избежание блокирования комбинированного прибора.
- Установите на место снятые детали в обратном порядке.
