Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC60 | — | 2009–2015A |
Примечание: Некоторые операции в настоящей инструкции по монтажу представлены только рисунками.
Эти инструкции по монтажу показывают монтаж на автомобиле с левосторонним управлением. При монтаже на автомобиле с правосторонним управлением моменты выполняются на противоположной стороне и/или зеркально симметрично. Там, где исполнение отличается, показывается также и вариант с правосторонним управлением с текстом и рисунком.
Относится к автомобилям, на которых переносная навигационная система и монтажный набор TMC устанавливаются одновременно:
Выполните прежде всего пункты 39-57 и 60-69 в руководстве по установке системы навигации, переносной. Затем выполните пункты 13-20 в данном руководстве по установке. Наконец, выполните пункты 73-74 в руководстве по установке системы навигации, переносной.
Касается автомобилей, где смонтирована переносная Навигационная система
- Установите ключ зажигания в положение 0.
Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

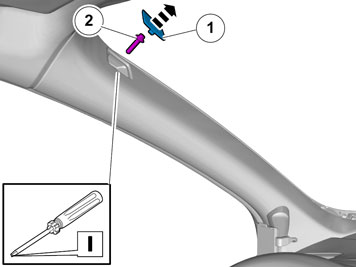

- Снимите выделенный компонент.
- Выверните винты.
- Снимите выделенный компонент.

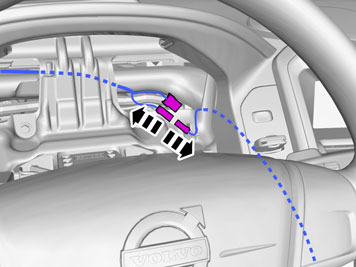

- Отсоедините контактный разъем.
- Снимите ленточный зажим.
- Снимите ленту из пеноматериала.

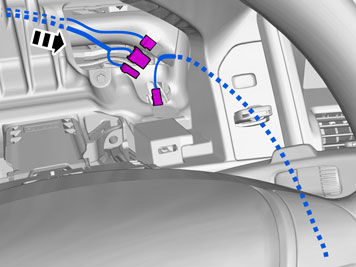

- Отсоедините контактные разъемы.

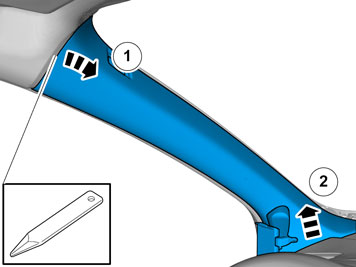

- Освободите резиновую планку.

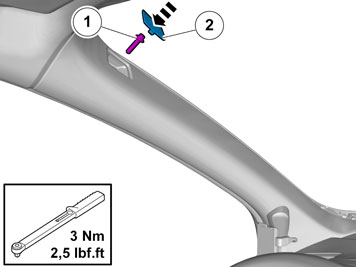

- Выверните винт.
Иллюстрации A и B

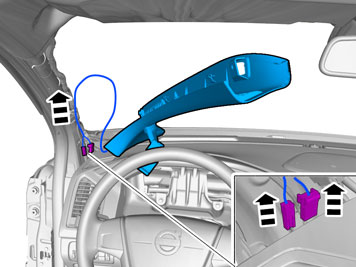

- Снимите панель и осторожно протяните жгут проводки.
- Закрепите провод антенны у провода держателя с помощью соответствующей липкой ленты.
- Расположите избыточную длину кабеля вдоль панели и приклейте.
Иллюстрации A и B

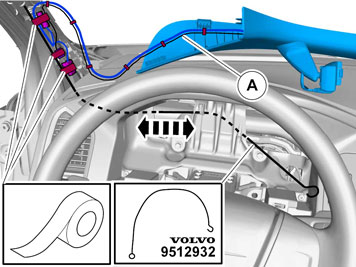

- Направьте жгут проводки с антенным проводом вниз в панель приборов и протяните его.Используйте натяжную пружину арт.№ 9512932.
Иллюстрации A и B
- Установите панель на место.

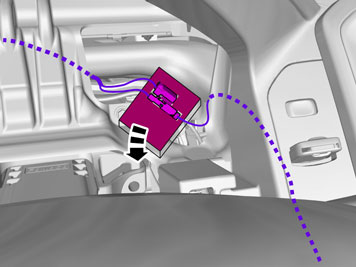

- Возьмите блок TMC и подсоедините контактные разъемы.
- Тонкий провод антенны подсоединяется к "IN" на блоке TMC.

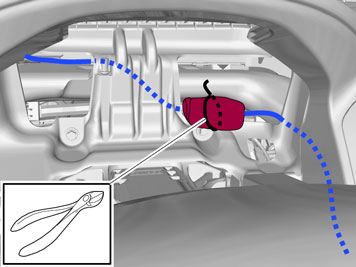

- Снимите защитную ленту и обмотайте контактные разъемы и блок TMC.
Примечание: Сделайте блок максимально тонким.

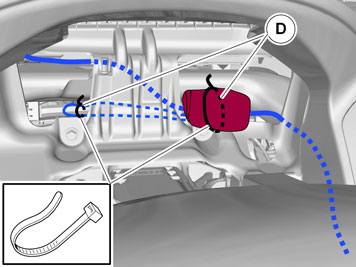

- Распределите избыточную длину у имеющегося жгута проводки и зажмите обмотанные детали у него. Проследите за тем, чтобы обмотанный пакет был как можно тоньше во избежание блокирования комбинированного прибора.
Установите на место снятые детали в обратном порядке.
