Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| V60 | — | 2011–2015A |
Примечание: Некоторые операции в настоящей инструкции по монтажу представлены только рисунками.
Это руководство по монтажу показывает монтаж на автомобиле с левосторонним рулевым управлением.
При установке на автомобиле с правосторонним управлением моменты выполняются на противоположной стороне и/или зеркально симметрично.
Там, где исполнение отличается, также показывается и исполнение для правостороннего рулевого управления с текстом и иллюстрацией.
Относится к автомобилям, на которых переносная навигационная система и монтажный набор TMC устанавливаются одновременно.
Сначала выполните пункты 1-19 и 23-32 А данного руководства по монтажу. Затем выполните пункты 16-26 руководства по монтажу переносной навигационной системы, монтажного набора ТМС, и, наконец, пункт 38 данного руководства по монтажу.
- Установите ключ зажигания в положение 0.
Примечание: Подождите не менее одной минуты перед тем, как отсоединять разъемы или снимать другое электрооборудование.

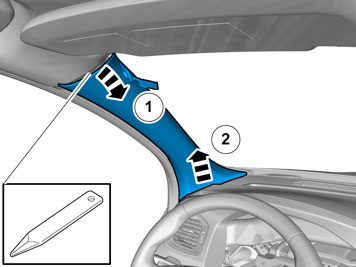

- Снимите выделенный компонент.
- Выверните винты.
- Снимите выделенный компонент.

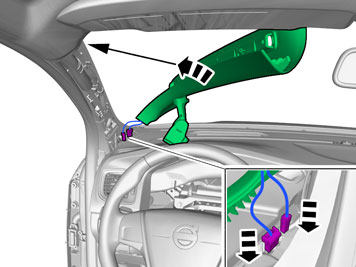

- Отсоедините контактный разъем.

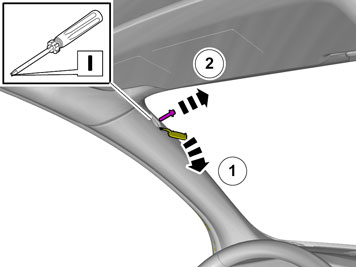

- Освободите резиновую планку.
- Выверните винт.

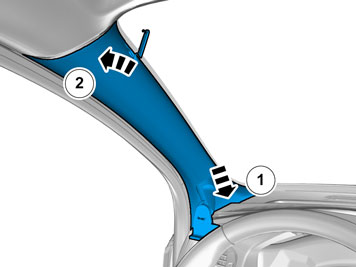

- Снимите панель.

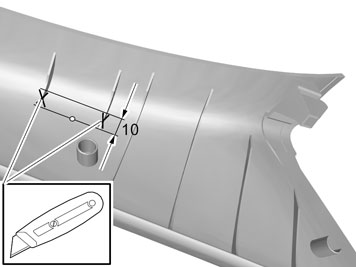

- Вырежьте пластины.

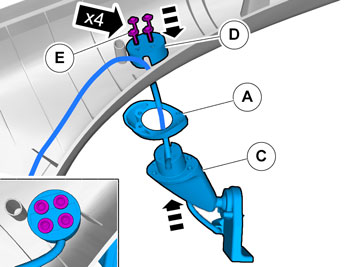

- Положите крепление на высверленное отверстие.

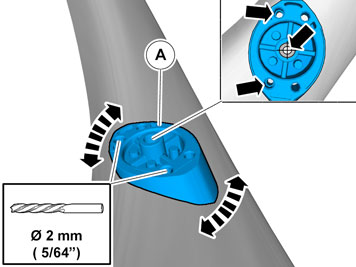

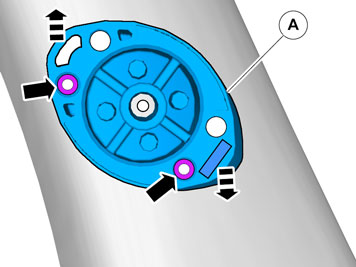

- Совместите отверстие в креплении (А) с просверленным отверстием в панели.
- Необходимо, чтобы крепление полностью опиралось и крепко держалось на панели.

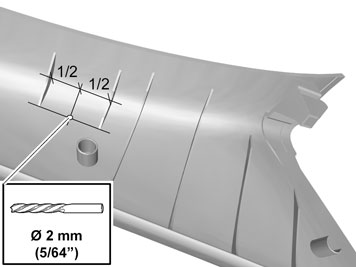

- Просверлите два отверстия.
- Осторожно просверлите отверстие в креплении и панели.
- Просверлите горизонтально.

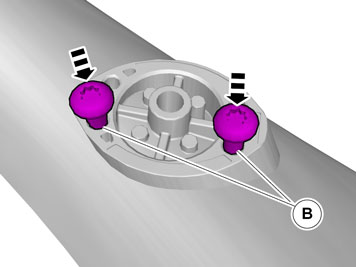

- Выверните винты.
- Отрегулируйте длину проводов так, чтобы конец с маркировкой оказался в положении, как показано на рисунке.

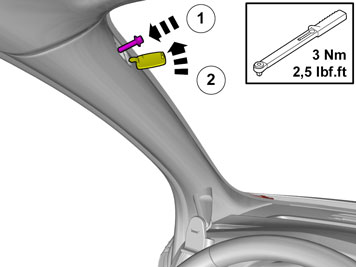

- Закрепите держатель.
Примечание: Установите крепление очень точно (!) - необходимо, чтобы оно плотно прилегало к панели.
Иллюстрации A и B
- Протяните провода в приборную панель.
- Вытяните провода в торце приборной панели.
Иллюстрации A и B

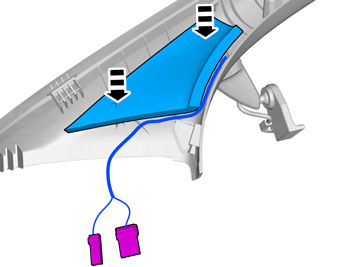

- Установите панель на место.
Касается всех автомобилей

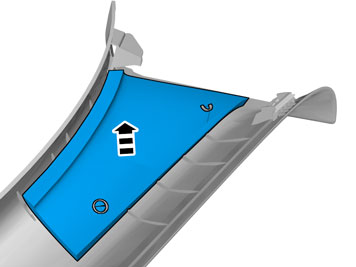

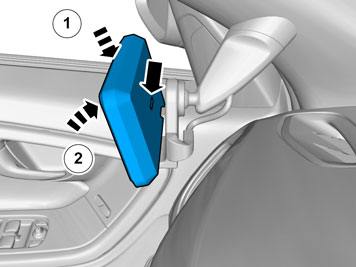

- Снимите панель.
Касается автомобилей с правосторонним управлением
- Касается обеих сторон
Касается всех автомобилей
- Снимите панель.
- Протяните наружу провод 12 В.

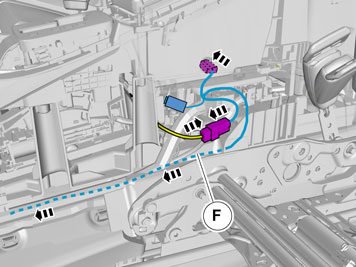

- Возьмите жгут проводов (F) из комплекта и поместите его на левой стороне туннельной консоли.

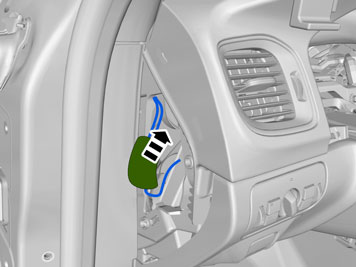

- Подсоедините провод 12 В к контактному гнезду на жгуте проводов.
- Протяните оставшийся штырьковый контакт через отверстие к месту, где находится держатель подстаканника.
- Протяните провод вперед внутри коврика к центральной консоли.
- Отрежьте пеноматериал, удалите защитную ленту и оберните пеноматериал вокруг контактного разъема и держателя предохранителей.
- Разместите обмотанные, как показано на рисунке. Убедитесь в том, что провода не соприкасаются с острыми краями.
Касается автомобилей с левосторонним управлением

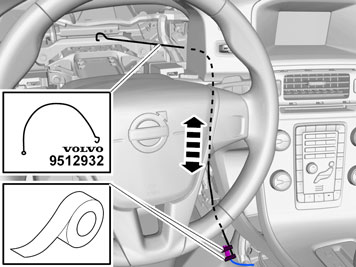

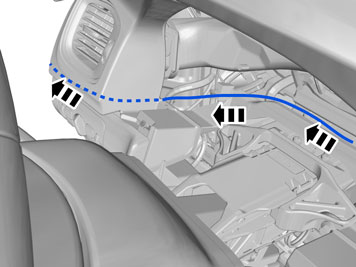

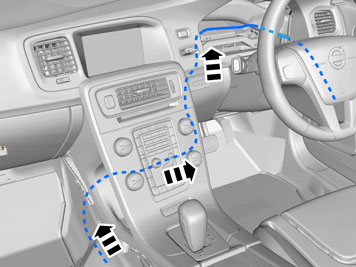

- Протяните жгут проводов вперед внутри дорожки, вверх через приборную панель и наружу слева у комбинированного прибора.
- Используйте натяжную пружину арт.№ 9512932.
Касается автомобилей с правосторонним управлением
- Протяните жгут проводов вперед внутри дорожки, через центральную консоль, вверх через приборную панель и наружу справа у комбинированного прибора.
- Используйте натяжную пружину арт.№ 9512932.
Касается всех автомобилей
Иллюстрации A и B

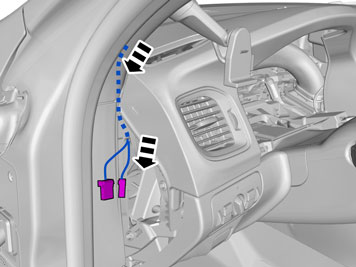

- Протяните провод.

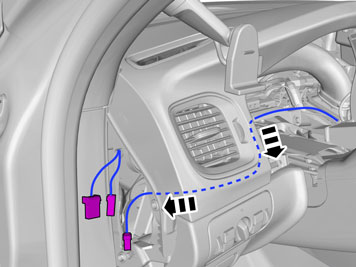

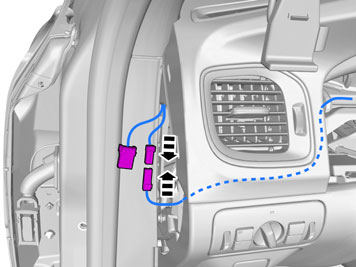

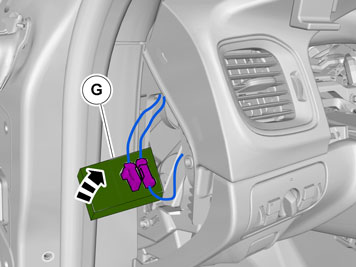

- Подсоедините контактные разъемы.

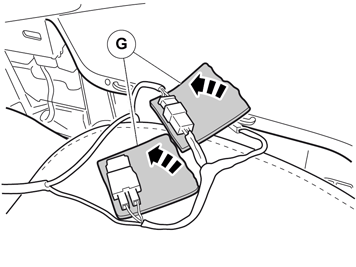

- Оберните контактные разъемы пористой лентой.

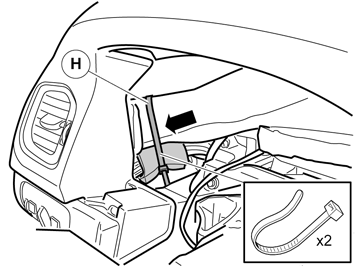

- Зажимами прикрепите контактные разъемы снизу под воздуховодом.
Примечание: Следите за тем, чтобы не заблокировать ось заслонки на выходе воздуха.

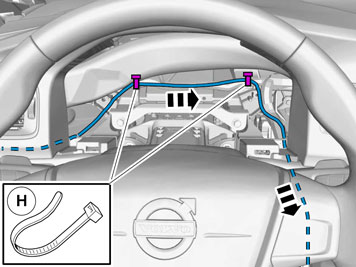

- Зажимами прикрепите провод к имеющемуся жгуту проводов.
- Спрячьте излишки проводов под ковриком у туннельной консоли.
- Установите на место снятые детали в обратной последовательности.
- Установите навигатор на место.
