Применимость

Модель Двигатель Год
S60 (11-) 2011–2015A
V60 2011–2015A
XC60 2009–2015A

Примечание: Некоторые операции в настоящей инструкции по монтажу представлены только рисунками.

Эти инструкции по монтажу показывают монтаж на автомобиле с левосторонним управлением. При монтаже на автомобиле с правосторонним управлением моменты выполняются на противоположной стороне и/или зеркально симметрично. Там, где исполнение отличается, показывается также и вариант с правосторонним управлением с текстом и рисунком.

Относится к S60 (11-)/V60

Примечание: Если необходимо установить монтажный набор ТМС, выполните эту операцию одновременно.

IMG-332193

  • Установите ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

IMG-339918

IMG-346741

IMG-346751

  • Снимите выделенный компонент.

IMG-346752

  • Выверните винты.

IMG-346745

  • Снимите выделенный компонент.
  • Отсоедините контактный разъем.

IMG-347861

  • Освободите резиновую планку.

IMG-346753

  • Выверните винт.

IMG-346731

  • Снимите панель.

IMG-346742

IMG-346728

IMG-346755

  • Вырежьте пластины.

IMG-347232

  • Положите крепление A на высверленное отверстие.

IMG-346729

  • Совместите отверстие в креплении A с просверленным отверстием в панели.
  • Отрегулируйте крепление, чтобы оно вплотную прилегало к панели, и зафиксируйте.
  • Просверлите два отверстия.

IMG-346740

IMG-346730

  • Осторожно просверлите отверстие в креплении и панели.
  • Просверлите горизонтально.

IMG-346732

  • Выверните винты.

IMG-347714

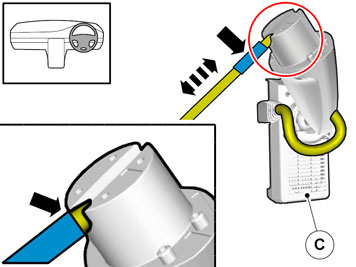

  • Отрегулируйте длину проводов так, чтобы конец с маркировкой оказался в положении, как показано на рисунке.

IMG-348302

  • Отрегулируйте длину проводов так, чтобы конец с маркировкой оказался в положении, как показано на рисунке.

IMG-347715

Фиксирование держателя

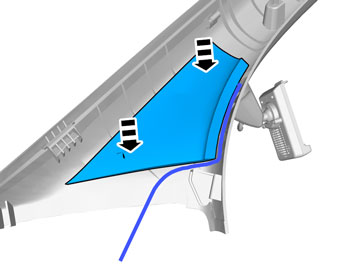

Примечание: Тщательно установите крепление (А), чтобы оно полностью прилегало к панели.

IMG-347716

Иллюстрации A и B
IMG-347717

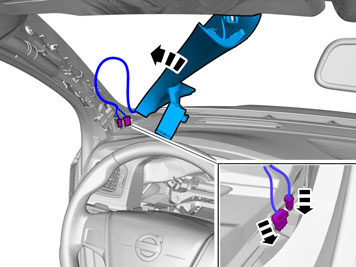

  • Протяните провода в приборную панель.

IMG-348171

Иллюстрации A и B
IMG-348235

  • Установите панель на место.

IMG-348234

IMG-298585

Касается всех автомобилей

  • Снимите панель.

Автомобили с правосторонним управлением

  • Касается обеих сторон.

Касается всех автомобилей

IMG-340522

  • Снимите панель.

Иллюстрации A и B
IMG-303385

IMG-339921

IMG-340508

  • Протяните наружу провод 12 В.

IMG-346141

  • Возьмите жгут проводов (F) из комплекта и поместите его на левой стороне туннельной консоли.
  • Подсоедините провод 12 В к контактному гнезду на жгуте проводов.
  • Протяните оставшийся штырьковый контакт через отверстие к месту, где находится держатель подстаканника.
  • Протяните провод вперед внутри коврика к центральной консоли.

IMG-347546

  • Отрежьте пеноматериал, удалите защитную ленту и оберните пеноматериал вокруг контактного разъема и держателя предохранителей.

IMG-340946

  • Разместите обмотанные, как показано на рисунке. Убедитесь в том, что провода не соприкасаются с острыми краями.

Иллюстрации A и B
IMG-347916

  • Протяните жгут проводов вверх от гнезда 12 В через среднюю консоль.Используйте натяжную пружину арт.№ 9512932.

IMG-348172

Автомобили с правосторонним управлением

IMG-347723

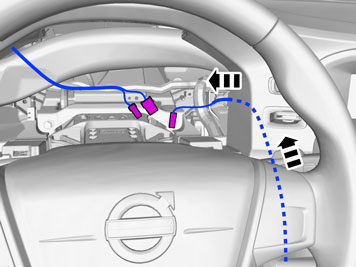

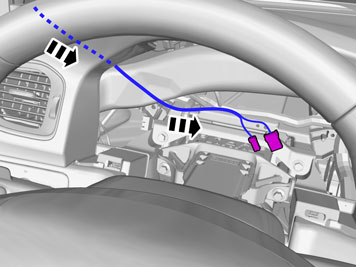

  • Протяните жгут проводов вперед за коврик, через среднюю консоль, вверх через приборную панель и наружу справа у комбинированного прибора.Используйте натяжную пружину арт.№ 9512932.

Относится ко всем моделям

IMG-348175

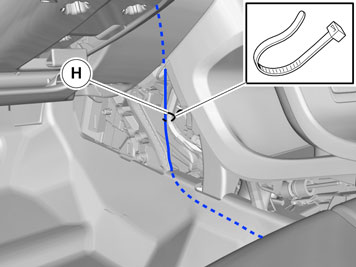

  • Зажмите провод у существующего жгута проводки. Спрячьте избыточную длину провода за коврик.

IMG-348236

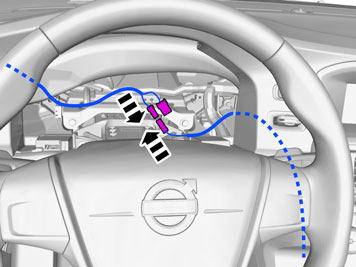

  • Подсоедините контактные разъемы.

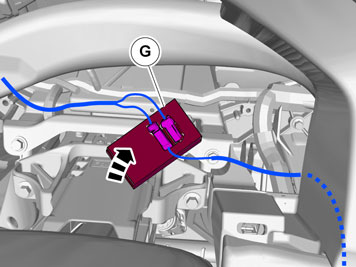

IMG-348173

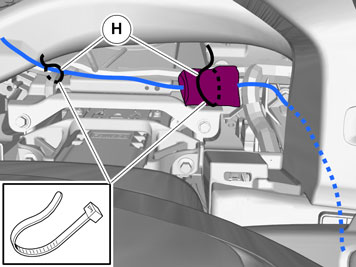

  • Удалите защитную ленту и оберните пеноматериал вокруг контактных разъемов.

IMG-348174

  • Зажмите обмотанные пеноматериалом контактные разъемы и жгут проводов с возможной избыточной длиной у имеющегося жгута проводки.

Примечание: Равномерно распределите избыточную длину, чтобы ее не было на пути к комбинированному прибору.

IMG-348176

  • Установите на место снятые детали в обратной последовательности.

Относится к модели XC60

Примечание: Если необходимо установить монтажный набор ТМС, выполните эту операцию одновременно.

IMG-332193

  • Установите ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

IMG-347725

IMG-347735

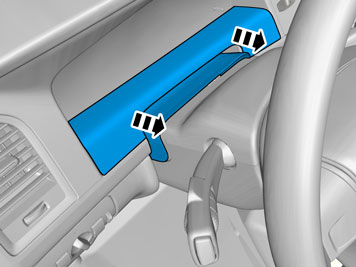

IMG-347730

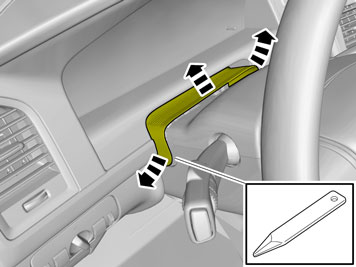

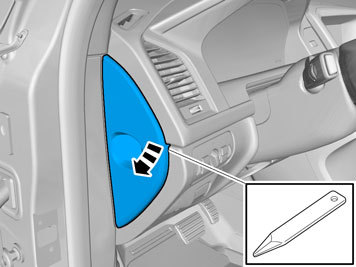

  • Снимите выделенный компонент.

IMG-347732

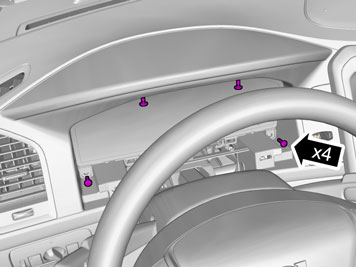

  • Выверните винты.

IMG-347726

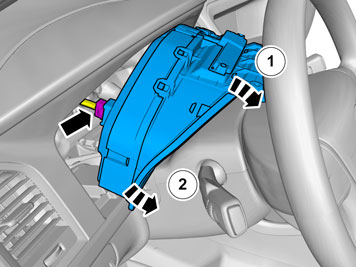

  • Снимите выделенный компонент.
  • Отсоедините контактный разъем.

IMG-347861

  • Освободите резиновую планку.

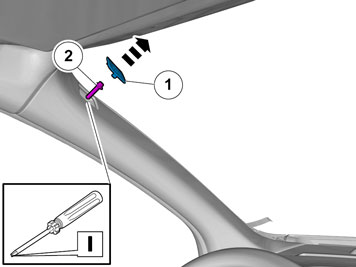

IMG-347731

  • Выверните винт.

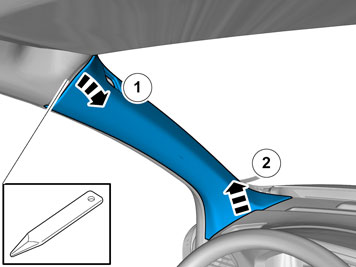

IMG-347720

  • Снимите панель.

IMG-347721

IMG-347733

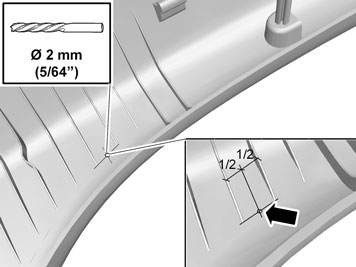

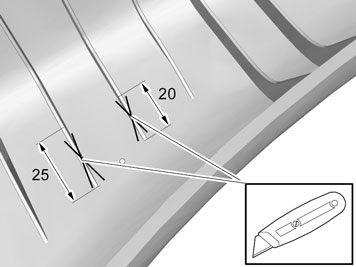

  • Вырежьте пластины.

IMG-347232

  • Положите крепление A на высверленное отверстие.

IMG-346729

  • Совместите отверстие в креплении (А) с просверленным отверстием в панели.
  • Отрегулируйте крепление, чтобы оно прилегало к панели, и зафиксируйте.
  • Просверлите два отверстия.

IMG-346740

IMG-346730

  • Осторожно просверлите отверстие в креплении и панели.
  • Просверлите горизонтально.

IMG-346732

  • Выверните винты.

IMG-347714

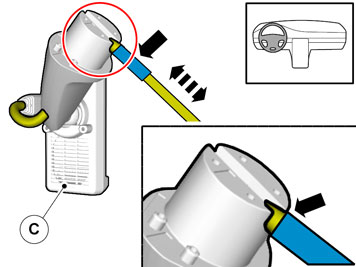

  • Отрегулируйте длину проводов так, чтобы конец с маркировкой оказался в положении, как показано на рисунке.

IMG-348302

  • Отрегулируйте длину проводов так, чтобы конец с маркировкой оказался в положении, как показано на рисунке.

IMG-347715

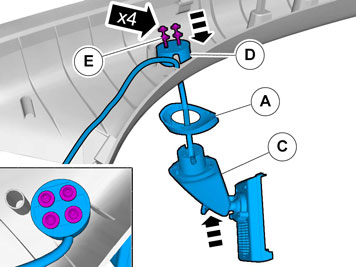

Фиксирование держателя

Примечание: Тщательно установите крепление (А), чтобы оно полностью прилегало к панели.

Иллюстрации A и B
IMG-347729

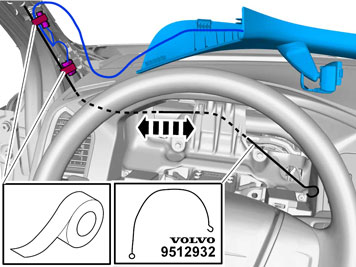

  • Протяните жгут проводов в приборную панель.Используйте натяжную пружину арт.№ 9512932.

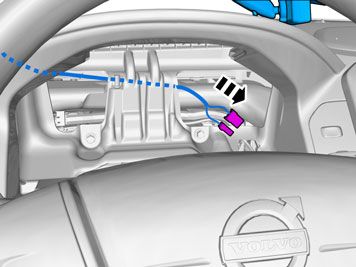

IMG-347728

Иллюстрации A и B
IMG-347734

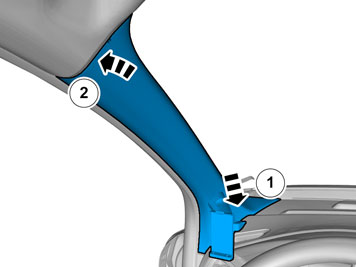

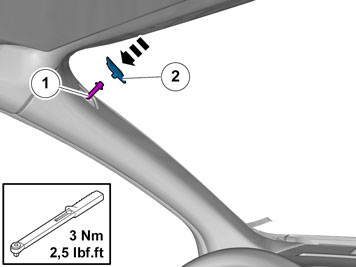

  • Установите панель на место.

IMG-347722

IMG-298585

Касается всех автомобилей

  • Снимите панель.

Автомобили с правосторонним управлением

  • Касается обеих сторон.

Относится к ХС60, начиная с номера шасси 175379-

IMG-340522

  • Снимите панель.

IMG-303385

IMG-339921

IMG-340508

  • Протяните наружу провод 12 В.

IMG-346141

  • Возьмите жгут проводов (F) из комплекта и поместите его на левой стороне туннельной консоли.
  • Подсоедините провод 12 В к контактному гнезду на жгуте проводов.
  • Протяните оставшийся штырьковый контакт через отверстие к месту, где находится держатель подстаканника.
  • Протяните провод вперед внутри коврика к центральной консоли.

IMG-347546

  • Отрежьте пеноматериал, удалите защитную ленту и оберните пеноматериал вокруг контактного разъема и держателя предохранителей.

IMG-340946

  • Разместите обмотанные, как показано на рисунке. Убедитесь в том, что провода не соприкасаются с острыми краями.

Относится к ХС60 до номера шасси -175378 включительно

IMG-329154

IMG-329155

  • Установите ленту для защиты туннельной консоли.

IMG-293021

IMG-293022

IMG-293023

IMG-293024

IMG-329163

IMG-293028

IMG-293029

IMG-329164

IMG-334421

  • Снимите заднюю торцовую часть с крышкой.

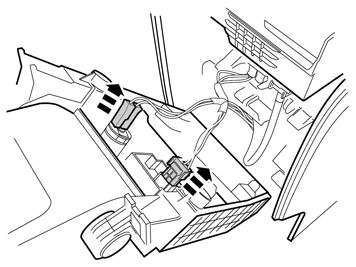

  • Освободите контактные разъемы для гнезда 12 В и подогрева сиденья.

IMG-334422

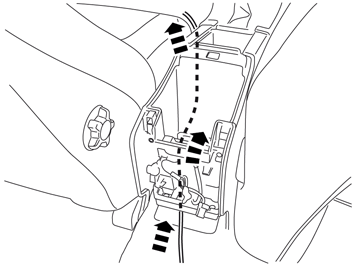

  • Возьмите проволочную спираль и введите в задний край туннельной консоли. Переместите ее вперед на левой стороне и наружу там, где находилась левая боковая панель.
  • Поднимите задний край консоли для лучшего доступа.
  • Используйте натяжную пружину арт.№ 9512932.

IMG-334423

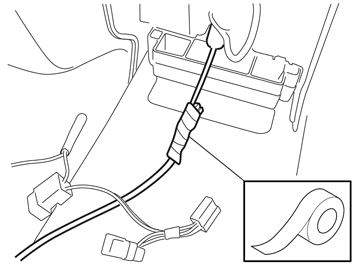

  • Возьмите большой жгут проводки из комплекта и закрепите его у конца на проволочной спирали с помощью куска изоленты.
  • Протяните жгут проводки. Это сделать легче, если поднять задний край туннельной консоли.
  • Проверьте, чтобы жгут проводки не защемлялся, когда туннельная консоль будет установлена на место.

IMG-334424

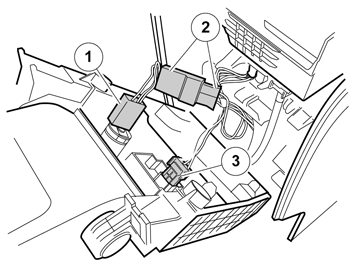

  • Подсоедините вилочный контакт (1) в новом жгуте проводки к гнезду 12 В.
  • Подсоедините отсоединенный контактный разъем (2) от гнезда 12 В к розеточному контакту (2) в новом жгуте проводки.
  • Вновь подсоедините зеленый контактный разъем (3).
  • Введите контактные разъемы и держатель предохранителей вниз, насколько это возможно.

IMG-329164

IMG-334425

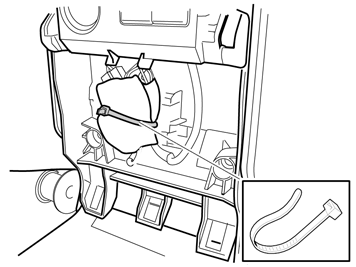

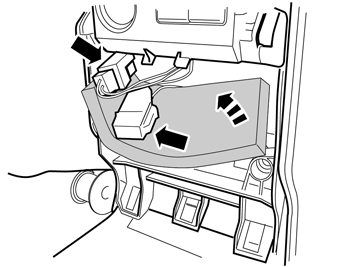

  • Обмотайте контактные разъемы и держатель предохранителей лентой из пеноматериала.

IMG-334426

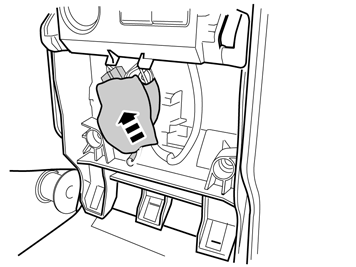

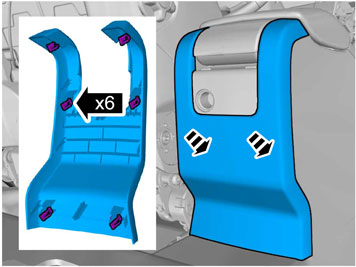

  • Поставьте контактные разъемы и держатель предохранителей.

IMG-334427

IMG-334428

IMG-334429

IMG-293023

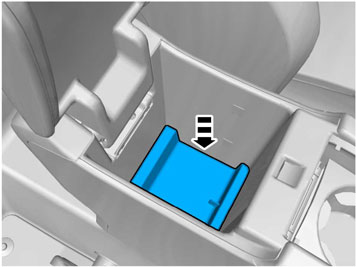

IMG-334431

Относится ко всем моделям

Иллюстрации A и B
IMG-347724

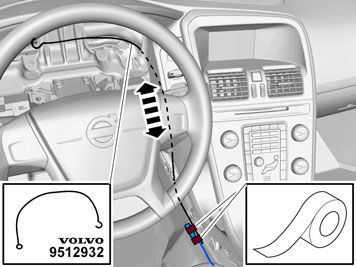

  • Протяните жгут проводов вверх от гнезда 12 В через среднюю консоль.Используйте натяжную пружину арт.№ 9512932.

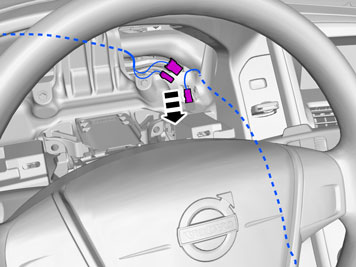

IMG-347727

Касается автомобилей с правосторонним управлением

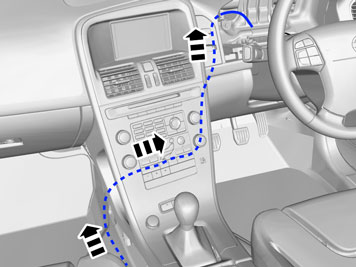

IMG-347723

IMG-348175

  • Зажмите провод у существующего жгута проводки. Спрячьте избыточную длину провода за коврик.

Касается всех автомобилей

IMG-347719

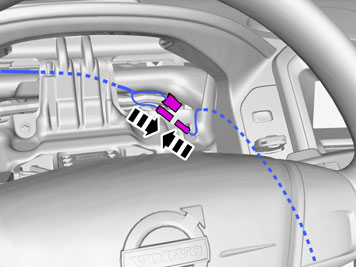

  • Подсоедините малые контактные разъемы.

IMG-348179

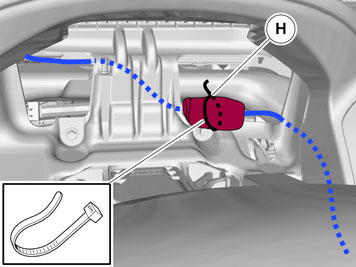

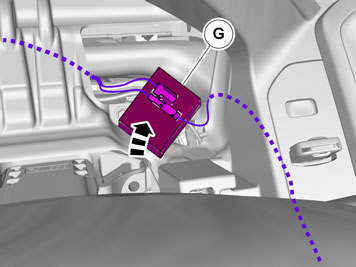

  • Оберните контактные разъемы пористой лентой.

IMG-348180

  • Зажмите обмотанные пеноматериалом контактные разъемы и жгут проводов с возможной избыточной длиной у имеющегося жгута проводки.

Примечание: Равномерно распределите избыточную длину провода, чтобы ее не было на пути к комбинированному прибору.

IMG-348176

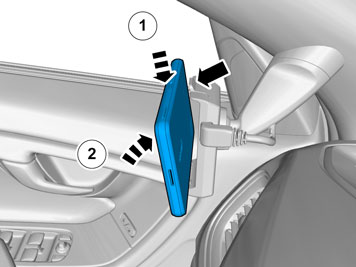

  • Установите навигатор на место.
  • Установите на место снятые детали в обратной последовательности.
