Навесная подножка

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

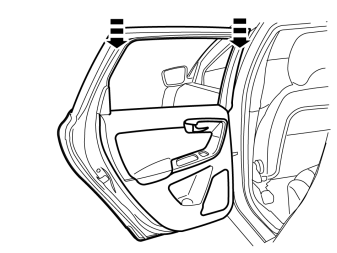

Снятие задней двери

Иллюстрация A

Иллюстрация B

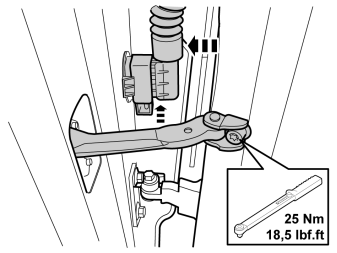

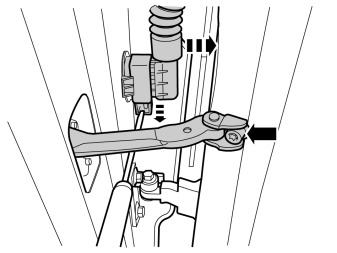

• Осторожно отожмите вниз блокировку на контактном разъёме в двери и вытащите его
• Снимите винт дверного ограничителя.

Иллюстрация C

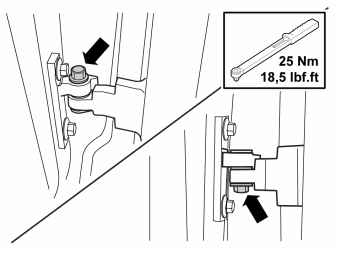

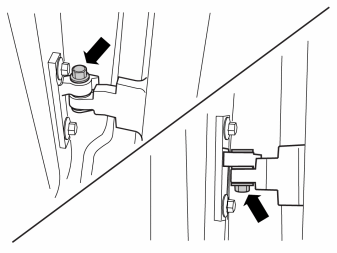

• Снимите два винта в верхнем и нижнем шарнире.

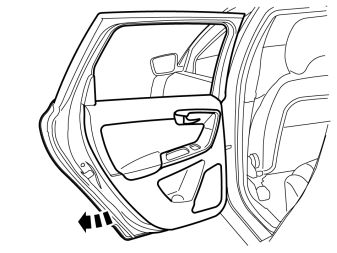

• Снимите дверь с помощью коллеги.
• Разместите дверь так, чтобы она не повредилась.

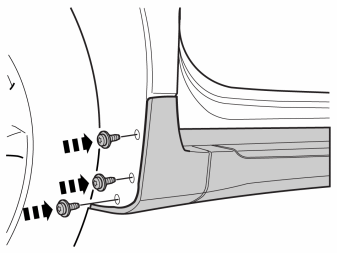

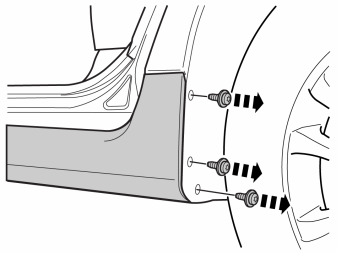

Снятие панели опорного швеллера

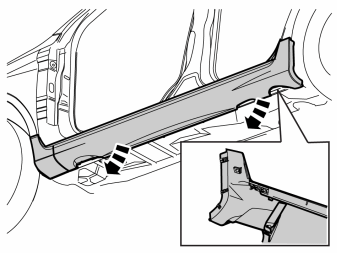

• Отсоедините панель опорного швеллера в нижнем крае, она располагается с помощью шести зажимов.

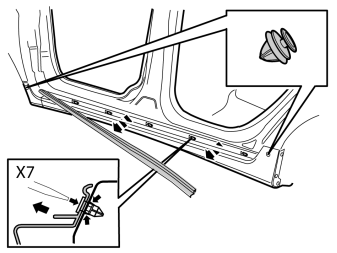

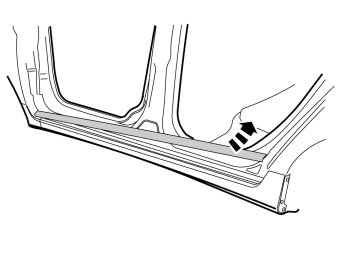

• Освободите резиновую планку с панели до переднего из семи зажимов.

• Введите небольшую плоскую отвертку в отверстие в зажиме. Нажмите, чтобы крепежные крючки на внутренней стороне сжались и верхний край панели мог отогнуться.

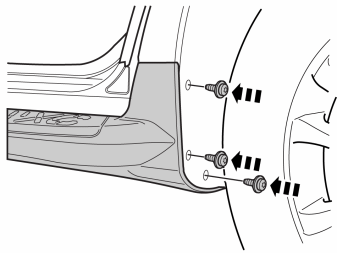

• Отсоедините панель с переднего и заднего торца. Она установлена с помощью зажима в каждом конце.
• Снимите панель с резиновой планкой.
• Отцепите резиновую планку от панели.

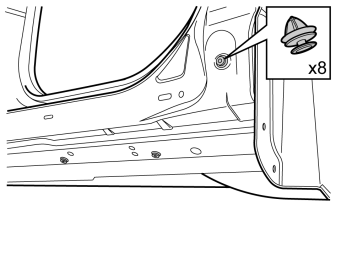

• Снимите все зажимы (8 шт. на каждой стороне) в опорном швеллере, а также в переднем и заднем крыле, и замените их новыми.

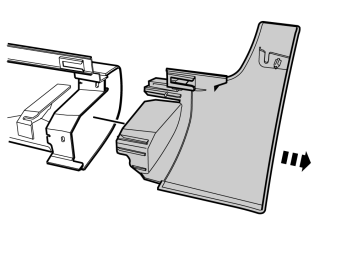

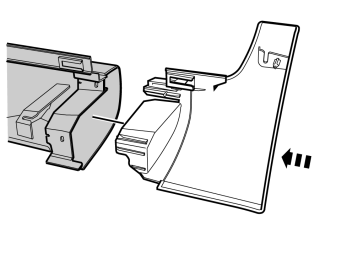

• Снимите передний торец на панели. Торец будет использоваться снова.Панель больше использоваться не будет.

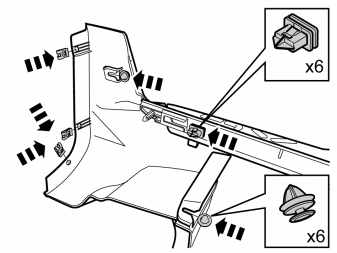

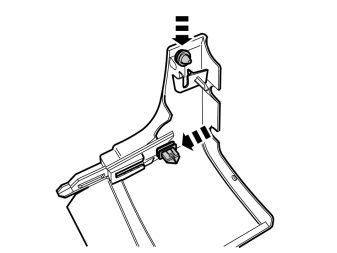

• Возьмите передний торец панели и замените старые зажимы новыми из комплекта.

• Отпилите 30 мм (1 3/16" ) от верхнего управления в передней панели опорного швеллера.
• Обработайте края напильником.

• Возьмите навесную подножку из комплекта. Установите передний торец на навесную подножку.

• Возьмите зажимы из комплекта и прижмите их на навесную подножку.

• Прижмите имеющуюся резиновую планку на навесную подножку.

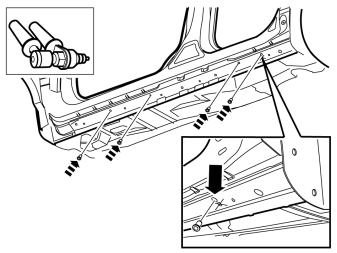

• Возьмите четыре неподвижных гайки из комплекта и затяните в предварительно просверленные отверстия в опорном швеллере. Используйте инструмент 9512782.

Примечание: Заклепайте в верхнем отверстии двух соседних отверстий для заднего крепежного отверстия.

Примечание: Следующие три момента рекомендуется выполнять вдвоем.

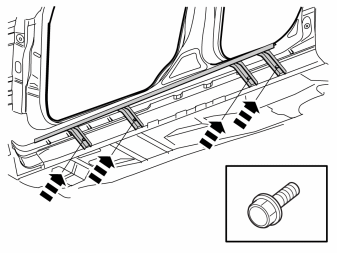

• Возьмите консоль из комплекта и установите ее на опорный швеллер. Момент затяжки 50 Нм.

• Подвесьте навесную подножку на закрепленную панель.
• Установите направляющие штифты в передний и задний торец.

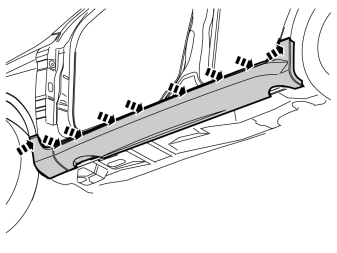

• Установите все зажимы в свои отверстия на верхней стороне и прижмите. Следите за тем, чтобы все девять зажимов зафиксировались.

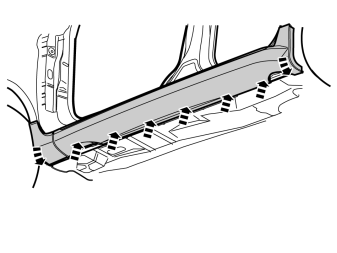

• Прижмите нижнюю сторону навесной подножки с помощью зажима в опорном швеллере. Следите за тем, чтобы все шесть зажимов зафиксировались.

Иллюстрация A

Иллюстрация B

Иллюстрация C

• Повторите все пункты для другой стороны.
