Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V50 | — | 2004–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Отсоединение провода аккумулятора
Зажигание выкл.Отсоедините отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.
Внимание: Чтобы получить информацию об обращении и хранении пиротехнических блоков дополнительной системы удерживания (SRS), см. Handhavande av ej utlöst pyroteknisk detalj.
Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем пиротехническом блоке дополнительной системы удерживания (SRS). Существует вероятность срабатывания натяжного устройства ремня безопасности.
Внимание: Пиротехнический блок дополнительной системы удерживания (SRS) нельзя разбирать, ремонтировать или переставлять в другой автомобиль.
Снятие
Снятие заднего наружного ремня безопасности

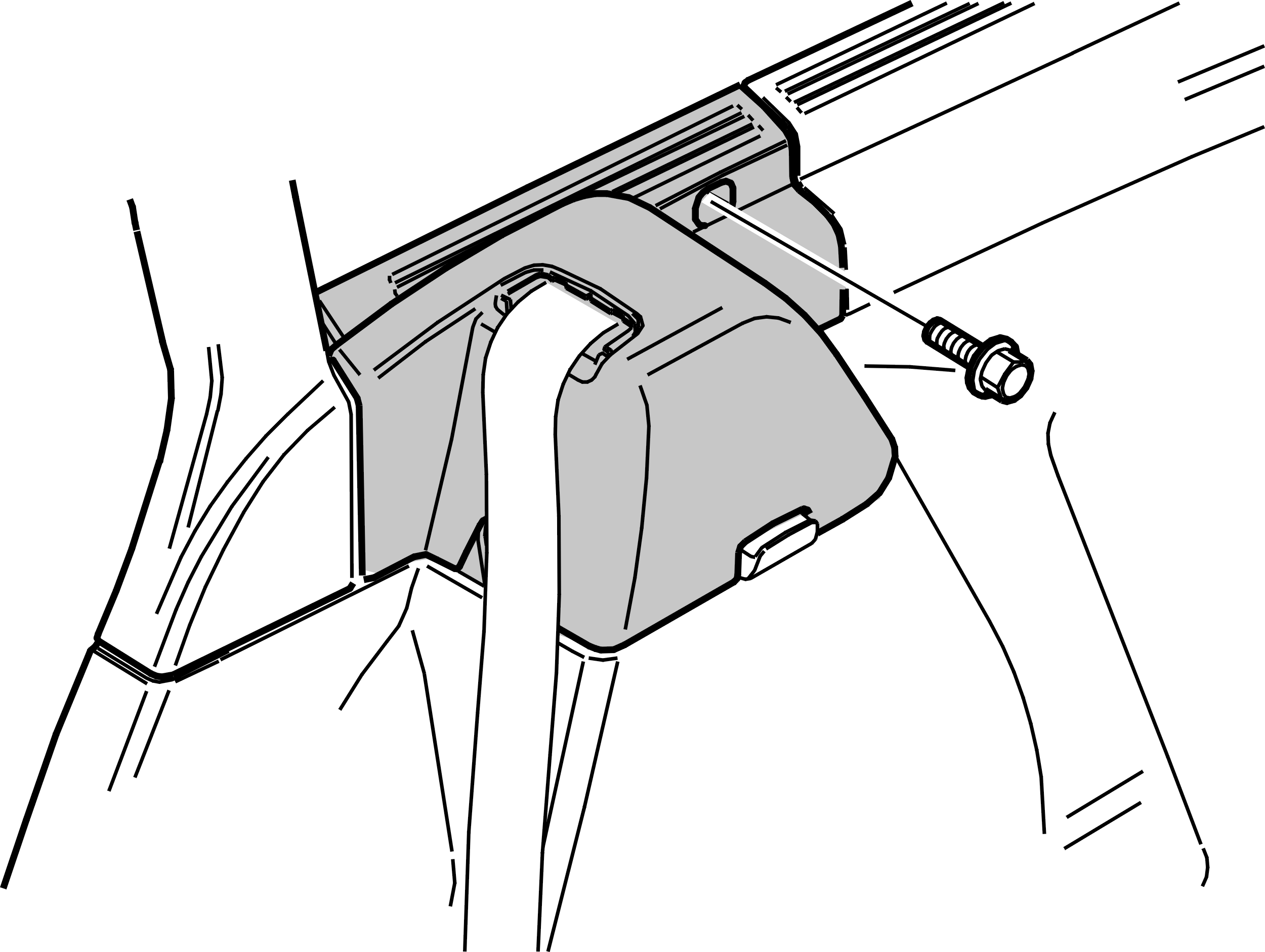

Снимите:
- винт, 1 шт., и снимите панель
- болт, 1 шт.
Снимите панель около С-стойки. Она закреплена на зажиме, 1 шт.

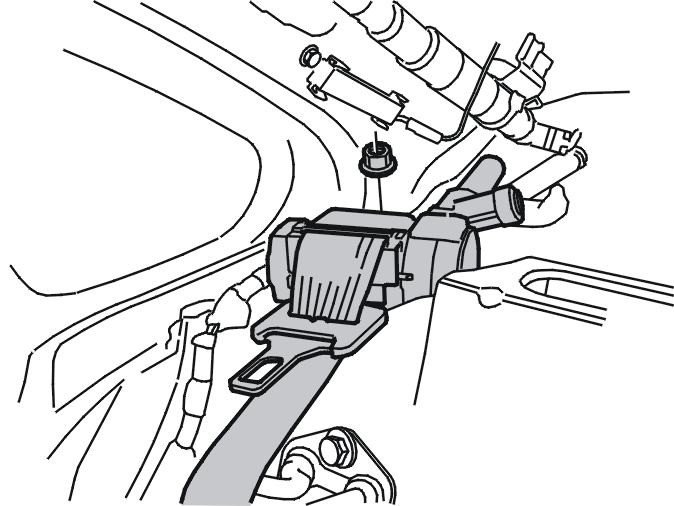

Снимите:
- гайку натяжного устройства ремня безопасности, 1 шт.
- электрический разъем натяжного устройства ремня безопасности
- болт, 1 шт., концевого элемента.
Замените натяжное устройство ремня безопасности с усилителем.
Наклоните вниз подушку спинки сиденья.
Снятие заднего среднего ремня безопасности

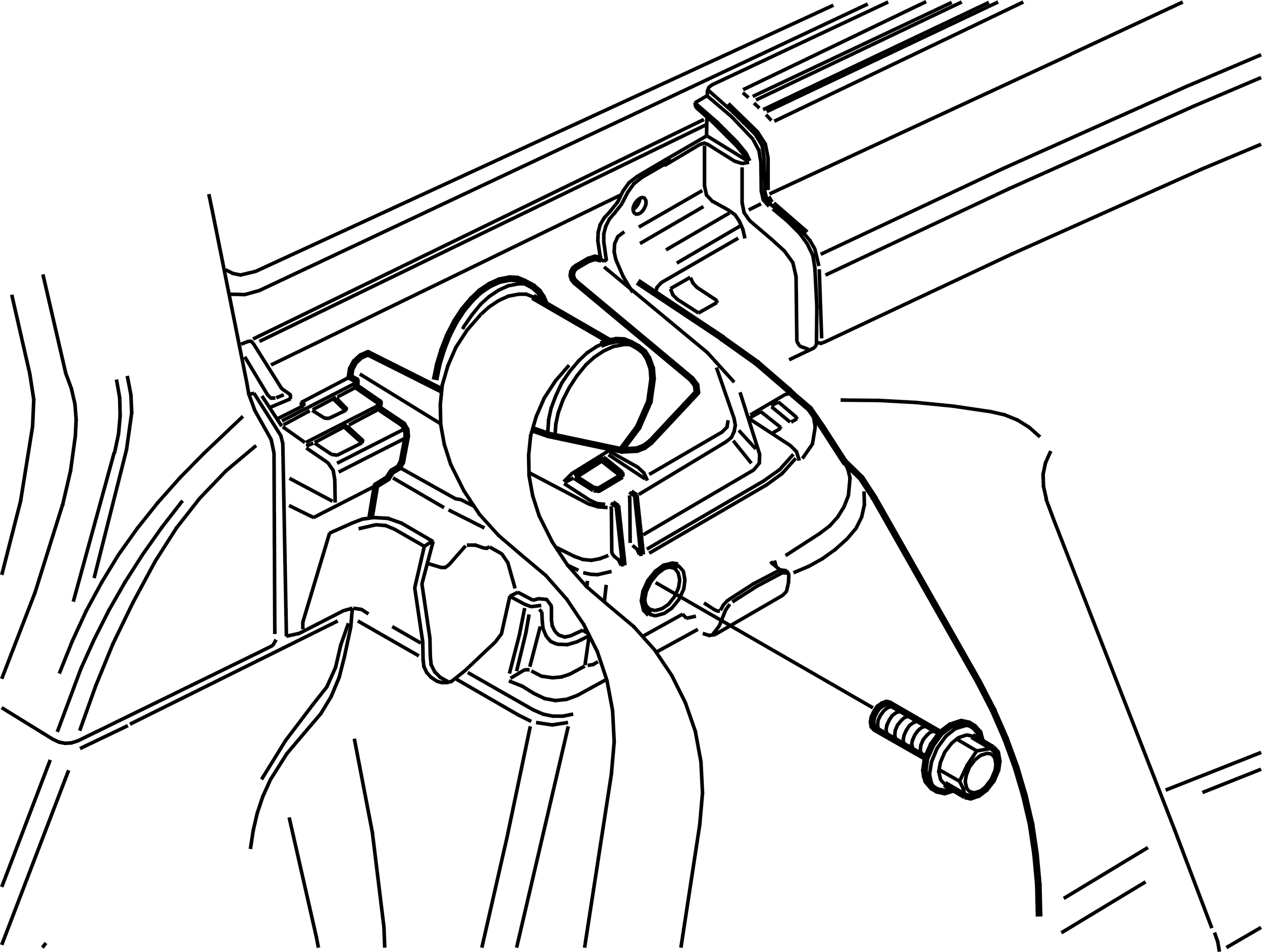

Снимите:
- обшивку, см.: Подушка спинки заднего сиденья

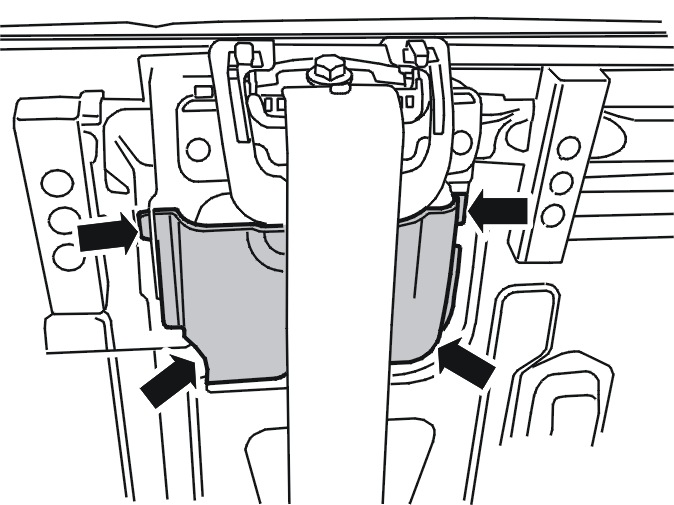

- пластмассовую крышку. Она зафиксирована на захватах, 4 шт.

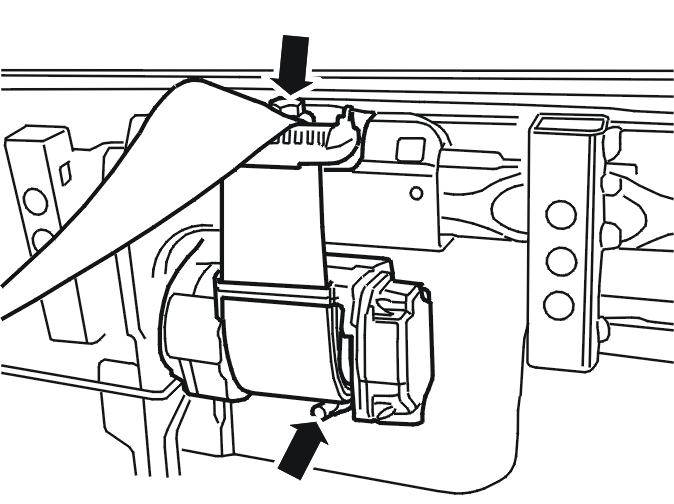

- гайку, 1 шт., в верхнем крае
- винт, 1 шт., в нижнем крае.
Выведите ремень безопасности и уберите его.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка заднего среднего ремня безопасности
Введите ремень безопасности.
Установите:
- гайки, 1 шт. М10. Затяните согласно: Åtdragningsmoment
- винт, 1 шт., M10. Затяните, см.: Åtdragningsmoment.
Затяните гайку и винт.
Зафиксируйте пластмассовую крышку.
Установите обшивку. См.: Подушка спинки заднего сиденья.
Установка заднего наружного ремня безопасности
Установите:
- электрический разъем натяжного устройства ремня безопасности
- натяжное устройство ремня безопасности, 1 шт. М10. Затяните, см.: Åtdragningsmoment
- натяжное устройство ремня безопасности, винт, 1 шт. М10. Затяните, см.: Åtdragningsmoment.
Прижмите панель около С-стойки зажимом, 1 шт.
Установите:
- 1 винт M5. Затяните
Установите:
- 1 винт M5. Затяните.
Завершение
Проверка работы
Проверьте работу ремня, как описано в Bältesfunktion, kontroll.
Выполните осмотр, как описано в Krocksäkerhetssystem (SRS), efterkontroll.
