Насос усилителя рулевого управления на автомобилях с бензиновым двигателем, снятие/установка

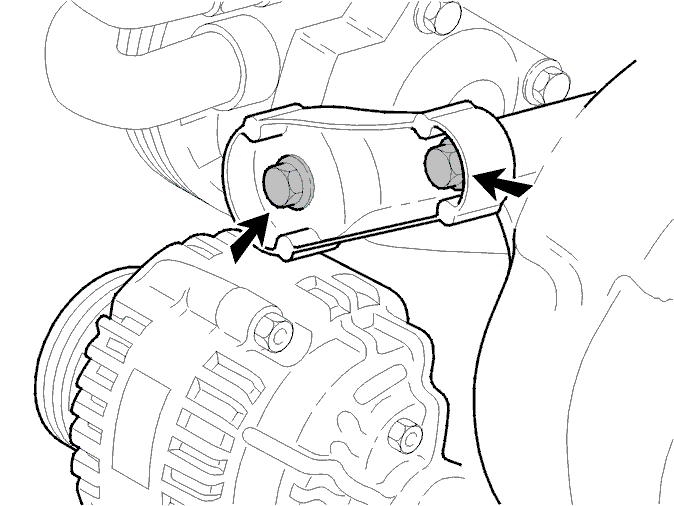

Сервонасос, снятие кронштейна

• Снимите кронштейн между сервонасосом системы управления и впускной разделительной трубой.

Кронштейн/жгут проводки, снятие/освобождение

• Открутите гайку с кронштейна и освободите со шланга
• Снимите зажим кабеля
• Снимите контактный разъем в комплекте с кронштейном.

Насос сервоусилителя, многодорожечный клиноремень, снятие

• Поверните винт на натяжителе ремня по часовой стрелке
• Снимите многодорожечный клиноремень с насоса и положите его в сторону.

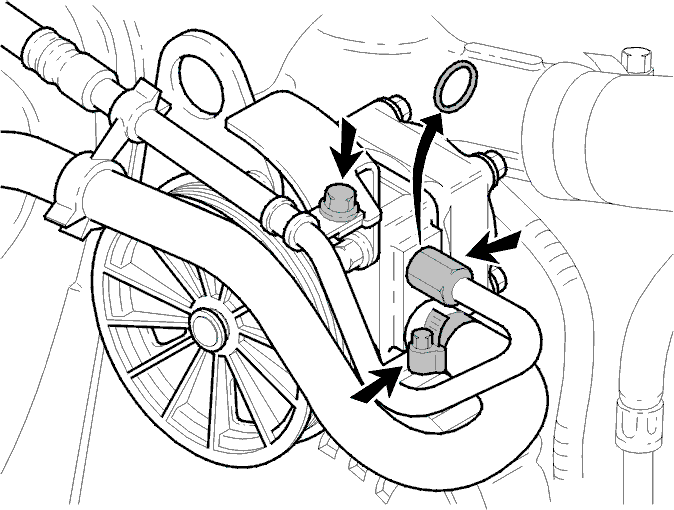

Гидравлический напорный трубопровод и обратный шланг от сервонасоса, снятие

Примечание: Соберите масло в сосуд, пользуйтесь тряпочкой для протирания возможного разлитого масла.

• Передавите 🔧 SLANGTÅNG впускной шланг зажимом, чтобы заблокировать шланг заполнения.
• Освободите зажим на шланге и снимите шланг подачи с сервонасоса. Дайте маслу стечь
• Освободите соединение трубы и снимите шланг
• Снимите кольцо круглого сечения
• Закупорьте отверстия
• Отложите шланги в сторону.

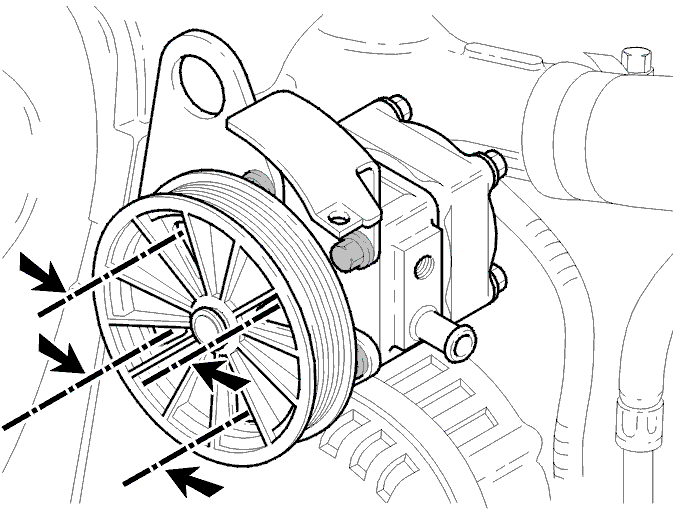

Насос сервоусилителя, снятие

Снимите:

• крепежные винты между спицами на ременном шкиве
• насос.
• кронштейн.

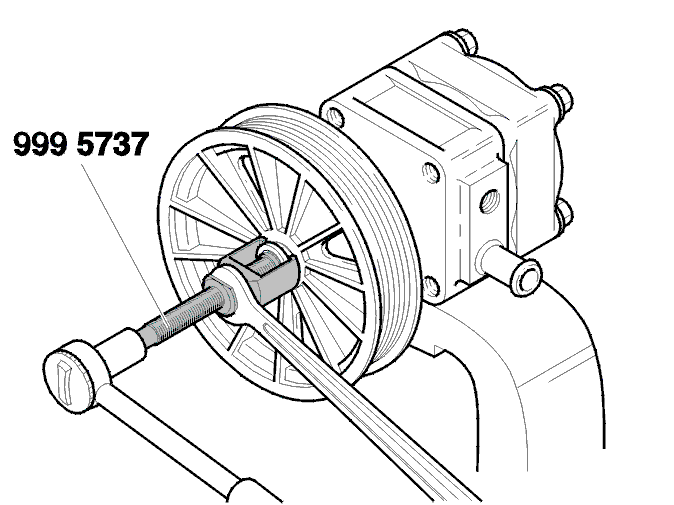

Сервонасос, демонтаж ременного шкива

• Установите сервонасос в тиски
• Подсоедините специальный инструмент 🔧 AVDRAGARE (REMSKIVA/SERVOPUMP) ERSÄTTER 999 5443 и снимите ременной шкив с сервонасоса.

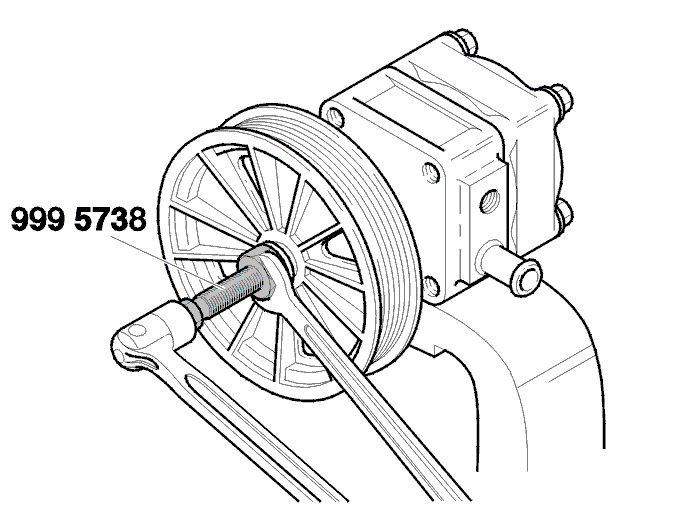

Ось сервонасоса управления, установка ременного шкива при помощи специального инструмента 999 5738

• Смажьте ось насоса небольшим количеством густой смазки
• Установите шкив колеса
• Прижмите ременной шкив на ось при помощи специального инструмента 🔧 PRESSVERKTYG (REMSKIVA SERVOPUMP) ZF
• Центральный край ременного шкива должен находиться на одном уровне с краем оси насоса.

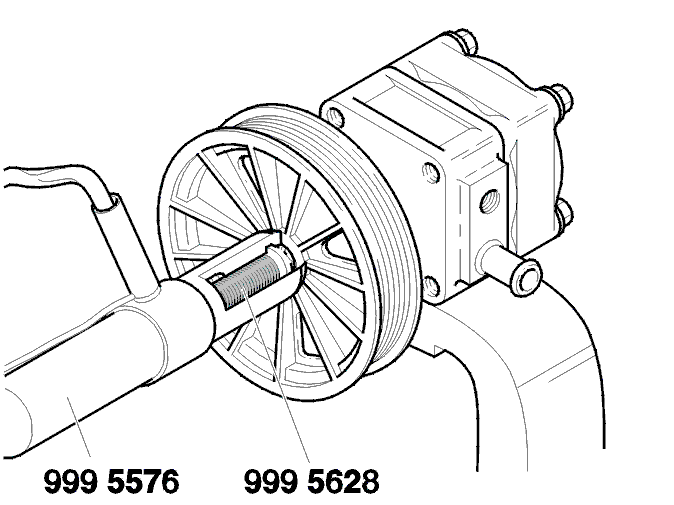

Ось сервонасоса управления, установка ременного шкива при помощи специального инструмента 999 5576/США 999 2615

• Вставьте винт в ось насоса.

Примечание: Используйте винт с правой резьбой и правильной длины, М8х75.
- Откройте кран
- Установите специальный инструмент🔧 PRESSVERKTYG(REMSKIVA SERVOPUMP-ZF/SAGINAW)200-V40 на;относится к США: 🔧 HYDRAULUTRUSTNING (INGÅR -2610 DRAGCYL/-2611 PUMP)Инструмент для сжатияотносится ко всем другим: 🔧 HYDRAULPUMP (ANVÄNDS MED DRAGCYLINDER -5575)
- Закройте кран
- Смажьте ось насоса и наденьте шкив ремня на ось
- Установите специальный инструмент 🔧 PRESSVERKTYG(REMSKIVA SERVOPUMP-ZF/SAGINAW)200-V40 над:относится к США: 🔧 HYDRAULUTRUSTNING (INGÅR -2610 DRAGCYL/-2611 PUMP)Инструмент для сжатияотносится ко всем другим: 🔧 HYDRAULPUMP (ANVÄNDS MED DRAGCYLINDER -5575)и зацепите его позади головки винта.
- Прижимайте ременной шкив на ось насоса, пока центральный край на ременном шкиве не будет находиться на одном уровне с осью насоса.

Насос сервоусилителя, установка

• Установите сервонасос в кронштейне
• Установите крепление и крепежные винты на передней стороне и затяните их пальцами
• Затяните все винты с усилием в 25 Нм.

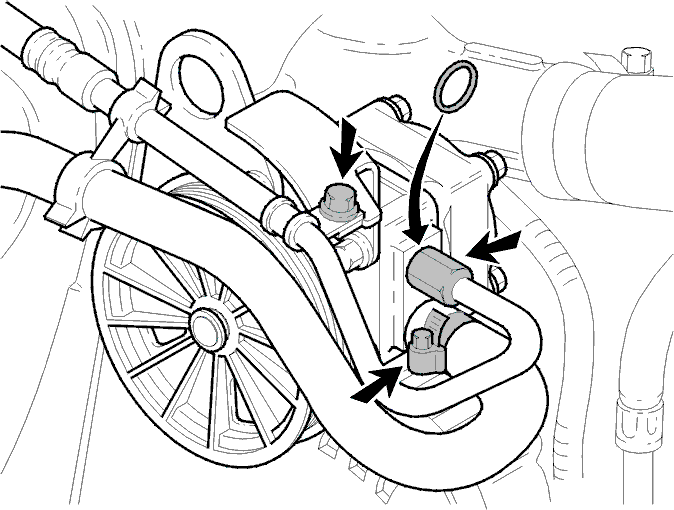

Гидравлическая напорная труба и обратный шланг к сервонасосу, установка

• Нанесите уплотнение резьбы, номер детали 1161075, на резьбу соединения резьбы
• Установите новое кольцо круглого сечения и подсоедините трубу к насосу, затяните соединение трубы рукой
• Закрепите трубу к кроншетйну и проверьте соответствие
• Затяните соединение трубы с усилием в 25 Нм (максимальное)
• Подсоедините шланг подачи к насосу
• Используйте новый зажим шланга
• Снимите зажим.

Кронштейн между сервонасосом и впускной трубой, установка

• Установите кронштейн и затяните винты с усилием в 25 Нм.

Насос сервоусилителя, многодорожечный клиноремень, установка

• Очистите паз шкива ремня
• Установите многодорожечный клиноремень на место
• Используйте натяжитель ремня
• Проверьте, чтобы ремень был правильно установлен.

Жгут проводки, установка

• Установите кронштейн и наведите винт на место
• Закрепите контактный разъем на кронштейне
• Закрепите кабель в зажиме.

Система сервонасоса, заполнение и вывод воздуха

• Заполните емкость сервоусилителя маслом и выведите воздух из системы, см. описание ниже
• Затяните ручной тормоз и запустите двигатель
• Поверните руль между его крайними положениями несколько раз
• Выполните проверку функций системы и проверку на утечку
• Проверьте уровень масла и при необходимости, долейте.

Примечание: При температуре ниже -20°, используйте масло ATF F, G, Dexron D/E Ford Mercon Volvo, номер детали 1161529.
