Насос рулевого привода с усилителем, замена (D5244T, D5244T2, D5244T3)

Подготовка

Внимание: Бывшая в употреблении жидкость гораздо опаснее, чем новая жидкость. Избегайте попадания масла на кожу.

Снимите:

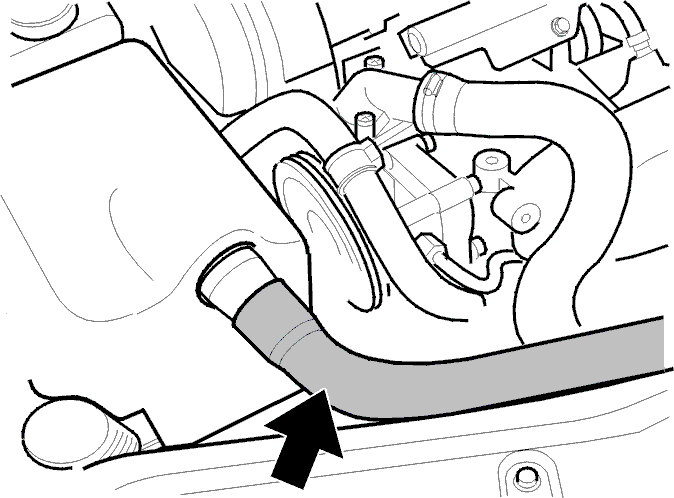

• шланг забора холодного воздуха блока модулей управления
• масляный шланг с крепления в верхней части насоса рулевого привода с усилителем.

Примечание: В случае наличия грязи в жидкости, опорожните систему и снимите шланги с рулевого механизма.

Снимите ремень привода вспомогательных агрегатов. См.Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена.

Слив масла

• Установите фиксирующие плоскогубцы на шланг от питательного бачка как можно ближе к насосу рулевого привода с усилителем
• Удалите масло с помощью всасывающего блока согласно Бюллетеню 239 Руководства для станций техобслуживания.

Примечание: Накройте генератор бумагой для защиты от попадания масла.
- Ослабьте зажим шланга. Снимите шланг с насоса рулевого привода с усилителем.

Внимание: Избегайте попадания масла на кожу.

Снятие линий подачи

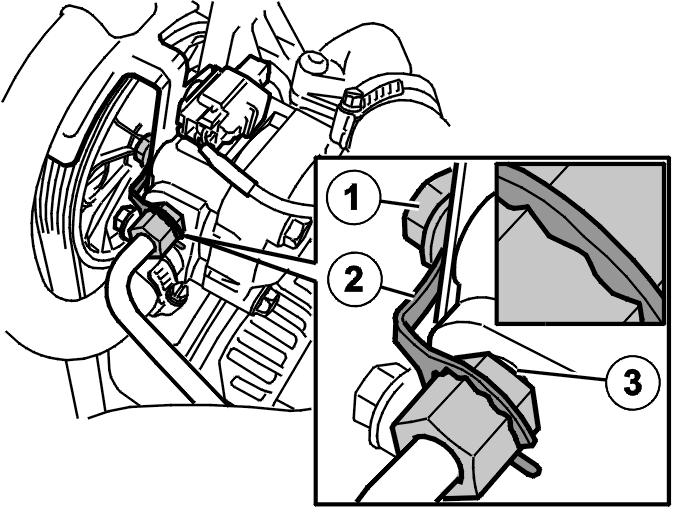

Ослабьте винт (1) на несколько оборотов.

Снимите:

• фиксирующий кронштейн (2)
• штуцер трубы на насосе.

Снятие насоса рулевого привода с усилителем

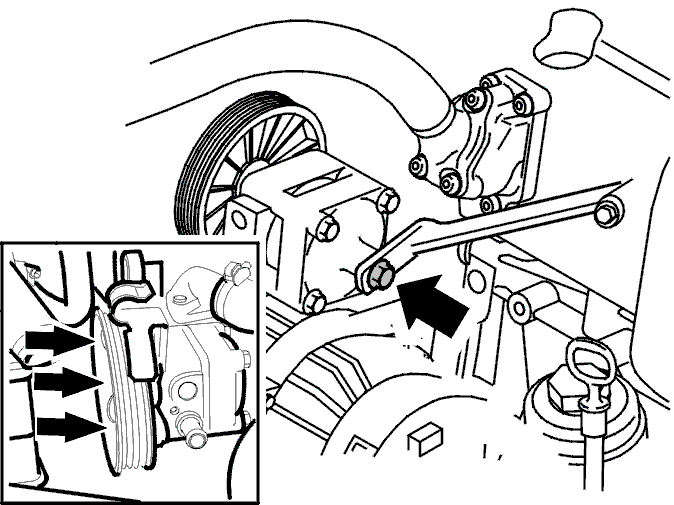

• Выверните три винта крепления насоса рулевого привода с усилителем через отверстия в шкиве и стойке на заднем крае
• Соберите масло
• Снимите насос рулевого привода с усилителем, подняв прямо вверх
• Поднимите передний конец так, чтобы колеса не касались земли
• Поверните рулевое колесо до крайних положений. Соберите масло из нагнетательной трубы.

Установка насоса рулевого привода с усилителем

Примечание: Накройте генератор бумагой для защиты от попадания масла.

Установите

• насос усилителя
• три винта крепления через шкив и стойку на заднем крае. Затяните до25 Н·м
• возвратный шланг.

Установка линий подачи

Установите:

• штуцер трубы в насосе. Затяните до32 Н·м
• фиксирующий кронштейн (2).

Затяните винт (1). Затяните до24 Н·м.

Примечание: Между муфтой трубопровода и насосом рулевого привода с усилителем может быть зазор (3) в несколько миллиметров. Согните кронштейн таким образом, чтобы двенадцатигранное крепление на кронштейне было на гайке.

Завершение

Снимите фиксирующие плоскогубцы с возвратного шланга.

Установите:

• ремень привода вспомогательных агрегатов. См.Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена
• впускной шланг холодного воздуха к модулю управления.

Примечание: До начала работы ознакомьтесь с информационным листком жидкости.

Заполните бачок усилителя маслом. Прокачайте систему

• Используйте жидкость для рулевого привода с усилителем фирмы Volvo, номер 1161529-1, чтобы обеспечить правильный сорт масла
• Несколько раз поверните рулевое колесо до крайнего положения. Если необходимо, долейте масло
• Опустите автомобиль
• Задействуйте стояночный тормоз. Запустите двигатель
• А:Медленно поверните рулевое колесо вправо. Держите в положении максимального угла поворота в течение 2 секунд
• ВМедленно поверните рулевое колесо влево. Держите в положении максимального угла поворота в течение 2 секунд
• Повторите операцииАиВ10 раз.
