Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B5254T2 | 2005–2012 |
| XC90 | B5254T9 | 2013–2015 |
| XC90 | B6294T | 2005, 2006 |
| XC90 | D5244T | 2005, 2006 |
| XC90 | — | 2003, 2004 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовка
Внимание: Бывшая в употреблении жидкость гораздо опаснее, чем новая жидкость. Избегайте попадания масла на кожу.
Снимите
- масляный шланг с крепления в верхней части насоса рулевого усилителя
- ремень привода вспомогательных агрегатов. См.Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена для дизельных автомобилей, или Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена для 6-цилиндровых бензиновых автомобилей, илидля 5-цилиндровых бензиновых автомобилей.
Примечание: В случае наличия грязи в жидкости, опорожните систему и снимите шланги с рулевого механизма.

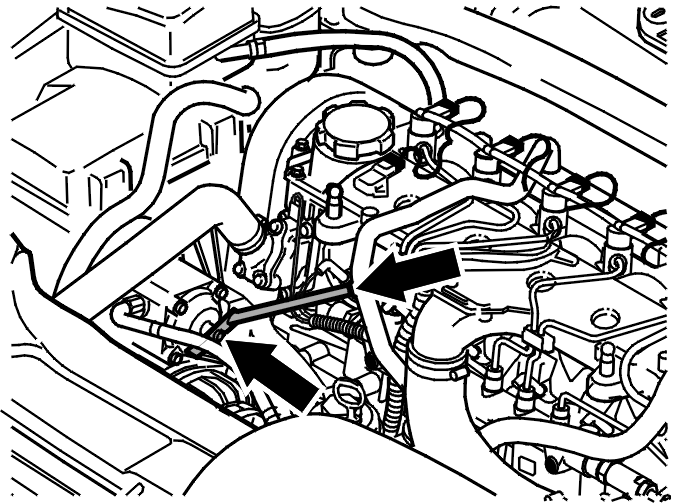

Снятие насоса рулевого привода с усилителем/стойки двигателя
Применимо только к дизельным автомобилям:
Снимите:
- винт на насосе
- винт на двигателе.
Оставьте стойку висеть на линии подачи.

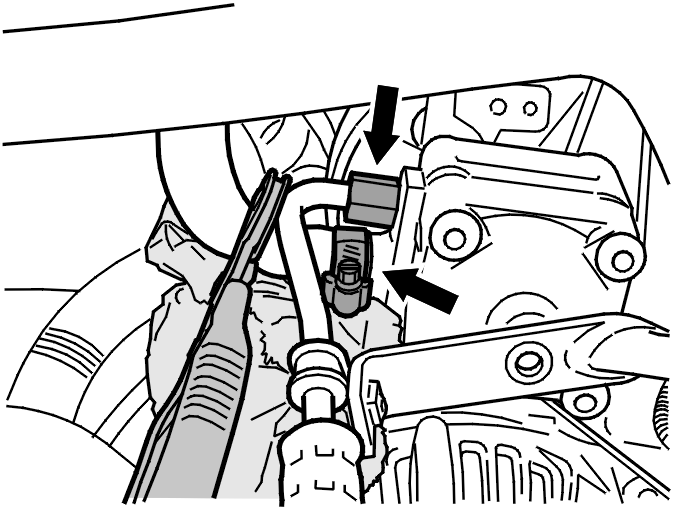

Снятие подающего шланга и линии подачи
Установите:
- фиксирующие плоскогубцы на подающий шланг как можно ближе к насосу рулевого привода с усилителем
- фиксирующие плоскогубцы на возвратный шланг на питательном бачке.
Примечание: Накройте генератор бумагой для защиты от попадания масла.
Снимите:
- винтовой штуцер. Снимите линию подачи с насоса
- зажим для шланга. Снимите подающий шланг с насоса рулевого привода с усилителем.
Внимание: Избегайте попадания масла на кожу.

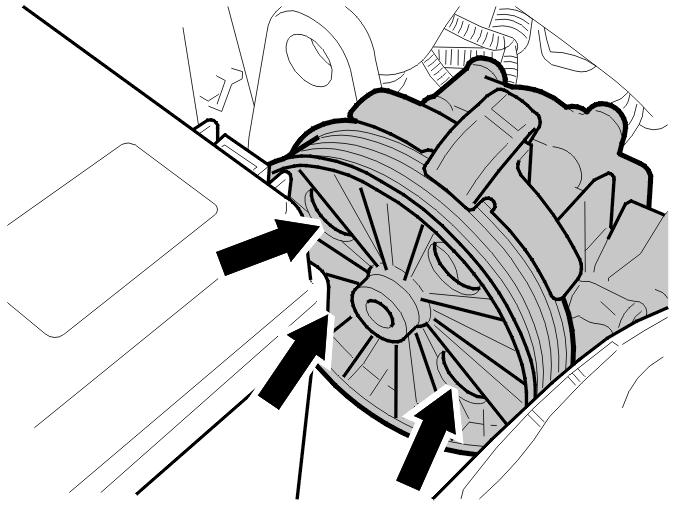

Снятие насоса рулевого привода с усилителем
Снимите:
- 3 винта
- насос усилителя.
Установка насоса рулевого привода с усилителем
Установите:
- насос усилителя
- три винта. Затяните до25 Н·м.
Установка насоса рулевого привода с усилителем
Установите:
- подающий шланг. Затяните зажим
- линию подачи. Пока не затягивайте.
Установка насоса рулевого привода с усилителем/стойки двигателя
Применимо только к дизельным автомобилям:
Установите:
- стойку
- винт на двигателе. Затяните до24 Н·м
- винт на насосе. Затяните до24 Н·м.
Завершение
Затяните линию подачи. Затяните до25 Н·м.Уберите бумагу и снимите фиксирующие плоскогубцы.Установите ремень привода вспомогательных агрегатов. См.Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена для дизельных автомобилей, или Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена для 6-цилиндровых бензиновых автомобилей, илидля 5-цилиндровых бензиновых автомобилей.
Заполните бачок маслом.
Примечание: Используйте жидкость для рулевого привода с усилителем фирмы Volvo, номер 1161529-1, чтобы обеспечить необходимый сорт масла.
Несколько раз поверните рулевое колесо до крайнего положения. Проверьте и, при необходимости, долейте масло.Опустите автомобиль.Задействуйте стояночный тормоз. Запустите двигатель.А: Медленно поверните рулевое колесо вправо. Держите в положении максимального угла поворота 2 секунды.В: Медленно поверните рулевое колесо влево и задержите его в положении максимального угла поворота управляемых колес на 2 секунды.Повторите операции А и В приблизительно 10 раз.
